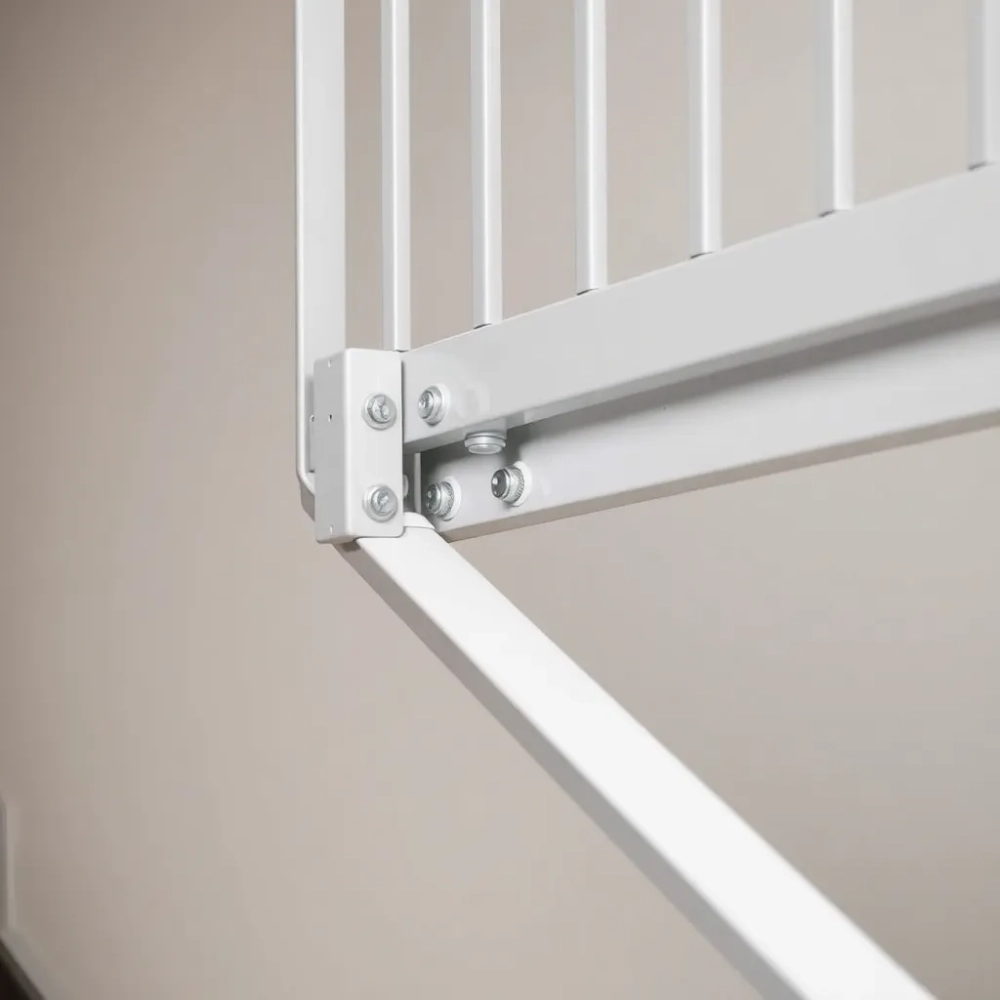

Mocowanie balustrady balkonowej do ściany bez błędów

Źle zamontowana balustrada balkonowa to nie tylko widmo upadku z wysokości drugiego piętra. To ciche mostki termiczne, które przez lata wyciągają z portfela kilkaset złotych rocznie, plamy zacieków na ścianach salonu i pękający tynk elewacji. Samo mocowanie balustrady balkonowej do ściany potrafi zniweczyć pracę ekipy ociepleniowej wartej kilkadziesiąt tysięcy złotych, jeśli kotwy trafią w nieodpowiednie miejsca albo stal dobierze się „na oko". W tym tekście dostajesz konkretne liczby, mechanizmy i tabele, które pozwalają ocenić, czy wykonawca faktycznie wie, co robi.

• Montaż balustrady przez ocieplenie kotwy chemiczne i konsolki dystansowe
• Kotwy i uchwyty do balustrady zewnętrznej stal 304 czy 316?
• Najczęstsze błędy przy mocowaniu balustrady do elewacji
• Mocowanie daszków szklanych do elewacji specyfika konsoli bocznych

Montaż balustrady przez ocieplenie kotwy chemiczne i konsolki dystansowe

Decyzja o sposobie montażu balustrady przez ocieplenie pada zwykle na jednym z trzech etapów budowy, a każdy z nich wymaga innej technologii i innych elementów. Najłatwiejszy scenariusz to sytuacja, w której ekipa przewiduje słupki jeszcze przed przyklejeniem styropianu wtedy kotwy wkleja się bezpośrednio w mur, a warstwa termoizolacji nakładana jest później, bez ryzyka naruszenia styku.

Bardzo często jednak inwestorzy stają przed faktem dokonanym: elewacja gotowa, styropian na ścianie, a dopiero teraz przychodzi pomysł na barierki. W takim wariancie standardowe kołki rozporowe nie mają czego trzymać, bo 15 czy 20 cm styropianu to miękki materiał, który pod obciążeniem po prostu się ugnie. Rozwiązaniem stają się kotwy chemiczne do balustrad żywica wstrzykiwana w wywiercony otwór w murze, która po związaniu tworzy monolityczne połączenie śruby z betonem lub cegłą.

Żywica działa tu na prostej zasadzie mechaniki: wypełnia nierówności otworu i mikropory podłoża, a po utwardzeniu przenosi siły nie przez rozporowanie, lecz przez przyczepność powierzchniową. Dlatego nośność kotwy chemicznej w betonie C25/30 sięga zwykle 8-12 kN na wyrywanie, podczas gdy kołek mechaniczny w tym samym materiale daje około 5-7 kN. W przypadku śrub M10 osadzonych na głębokość 90-110 mm ta różnica bywa decydująca.

Gdy grubość ocieplenia przekracza 12 cm, sama kotwa chemiczna już nie wystarczy, bo ramię dźwigni między murem a miejscem przyłożenia siły robi się zbyt duże. Wtedy wchodzą konsolki dystansowe do balustrad stalowe wsporniki o długości dopasowanej do warstwy termoizolacji, które przenoszą obciążenie przez stalowy rdzeń, omijając styropian. Konsola przykręcona do muru przechodzi przez ocieplenie i kończy się płaskownikiem montażowym po zewnętrznej stronie elewacji.

Kluczowy parametr konsolki to nie tylko jej długość, ale też sztywność profilu. Przy ociepleniu 18 cm i słupku ze stali nierdzewnej o średnicy 42,4 mm konsola powinna być wykonana z profilu minimum 50×50×4 mm, bo cieńszy materiał zacznie pracować sprężyście pod obciążeniem 0,5 kN/m, które norma nakłada na barierki balkonowe. Efekt? Balustrada zaczyna „kołysać się" przy silniejszym podmuchu wiatru.

Kotwy i uchwyty do balustrady zewnętrznej stal 304 czy 316?

Różnica między stalą AISI 304 a AISI 316 wynika z dwóch pierwiastków dodanych do stopu: molibdenu i nieco większej ilości niklu. To właśnie molibden, obecny w stali 316 w ilości 2-3%, odpowiada za odporność na chlorki czyli sól drogową, aerozol morski i środki odladzające chodniki. Na balkonie od strony północnej, z dala od ulicy i w regionie o umiarkowanym klimacie, stal 304 wytrzyma 20-25 lat bez rdzy nalotowej.

Przy ścianie szczytowej od strony jezdni albo na balkonie ostatniej kondygnacji nad garażem, gdzie spaliny i wilgoć tworzą agresywny koktajl chemiczny, granica ta spada do 8-12 lat. Balustrada zewnętrzna stal 316 w takich warunkach zachowuje połysk przez 25-30 lat, a pierwsze ogniska korozji wżerowej pojawiają się dopiero po trzeciej dekadzie. Różnica w cenie między tymi gatunkami sięga 30-45% na kilogramie stali, co przy kompletnym zestawie balkonowym daje różnicę 400-900 zł.

Problem w tym, że wiele systemów balustradowych sprzedaje elementy oznaczone jako „nierdzewne" bez podania gatunku. Słupek ze stali 304 w otoczeniu kwasu solnego z zimowej soli drogowej zaczyna korodować wżerowo już po dwóch sezonach. Wżery wyglądają jak drobne kropki rdzy, które trudno usunąć bez naruszenia powierzchni, a po pięciu latach mogą przekształcić się w perforację rury w miejscu spawu.

Średnice rur mają znaczenie nie tylko estetyczne, ale też wytrzymałościowe. Rura 33,7 mm o grubości ścianki 2 mm przenosi mniejsze obciążenia niż rura 42,4 mm o ściance 2,5 mm różnica w sztywności sięga 80%. Przy rozstawie słupków co 120 cm i wysokości balustrady 110 cm rura 33,7 mm sprawdza się wariantowo, ale wymaga dokładniejszego kotwienia. Rury 48,3 mm stosuje się tam, gdzie barierka ma przenosić dodatkowe funkcje podparcie donic, mocowanie oświetlenia, osłonę przeciwwiatrową.

Tabela doboru stali do warunków eksploatacji

Uchwyty szkła dobiera się nie tylko do grubości tafli, ale też do kształtu słupka. Standardowe rozmiary 40×50 mm pasują do rur 42,4 mm, warianty 45×45 mm do rur 48,3 mm, a 52×52 mm do profili kwadratowych 50×50 mm. Rotule o średnicy 30-70 mm regulują kąt ustawienia szyby względem słupka w zakresie ±90°, co pozwala korygować nierówności płyty balkonowej sięgające 2-3 cm.

Najczęstsze błędy przy mocowaniu balustrady do elewacji

Lista grzechów głównych ekip montażowych zaczyna się od braku hydroizolacji w miejscu przejścia konsoli przez elewację. Woda deszczowa nie kapie prosto w dół pod wpływem wiatru wciska się w najmniejszą szczelinę, a wzdłuż metalowego elementu wędruje do warstwy styropianu. Po trzech sezonach w miejscu mocowania pojawia się ciemna plama na tynku, a pod spodem mokra wełna mineralna albo zapleśniały styropian.

Mocowanie przez styropian bez kotew chemicznych to drugi klasyk. Kołek rozporowy w styropianie trzyma wyłącznie dzięki tarciu mechanicznemu o miękki materiał, więc przy obciążeniu poziomym 0,5 kN/m (tyle wynosi norma PN-EN 1991-1-1 dla barierek balkonowych) kołek zaczyna się wysuwać. Po roku takiej pracy słupek odchyla się od pionu o 1,5-3 cm, a po dwóch latach może wypaść z muru razem z kawałkiem styropianu.

Montaż słupków od góry płyty balkonowej wygląda na prostsze rozwiązanie i faktycznie takie jest ale tylko pozornie. Woda, która spływa po słupku, trafia wtedy bezpośrednio do otworu montażowego. Jeśli otwór nie zostanie zalany żywicą lub nie zostanie zaślepiony, po pięciu latach widać rdzawą smugę na płycie. W skrajnych przypadkach korozja tak osłabia rurę przy wejściu do płyty, że słupek łamie się przy próbie zdjęcia barierki.

Brak konsoli dystansowych przy ociepleniu powyżej 10 cm to kolejny błąd, który trudno naprawić po fakcie. Kotwa w murze trzyma, ale ramię dźwigni między murem a punktem mocowania balustrady powoduje, że cały blok ocieplenia pracuje sprężyście. Po kilku cyklach zamarzania i rozmarzania woda wnika w mikropęknięcia tynku wokół konsoli, a po kilku latach tynk odpada płatami.

Uwaga: Mocowanie słupka przez sam styropian, bez konsoli dystansowej lub kotwy chemicznej przechodzącej przez ocieplenie do muru nośnego, dyskwalifikuje całą balustradę z odbioru technicznego.

Checklista zakupowa przed montażem

• Kotwy chemiczne (żywica + szpilki M10 lub M12) w ilości 1 kpl./słupek + zapas 15%
• Konsolki dystansowe dobrane do grubości ocieplenia (pomiar w 3 miejscach)
• Słupki ze stali AISI 316 w gatunku potwierdzonym atestem hutniczym
• Uchwyty szkła dobrane do średnicy słupka i grubości tafli (8-10,76 mm standard)
• Rozety maskujące Ø80-100 mm do zakrycia otworów montażowych
• Taśma EPDM do uszczelnienia przejścia konsoli przez elewację
• Zaprawa uszczelniająca klasy min. klasa RC 220 (mrozoodporna, wodoszczelna)
• Kotwy mechaniczne jako uzupełnienie w strefach niskiego ryzyka (rozstaw do 110 cm)

Checklista etapowa montażu krok po kroku

• Pomiar grubości ocieplenia w 3 punktach wzdłuż linii balustrady
• Wytyczenie osi słupków co max. 120 cm (dla szkła) lub co max. 110 cm (dla wypełnienia szczebelkowego)
• Wiercenie otworów w murze na głębokość 90-110 mm pod kotwy chemiczne
• Oczyszczenie otworów sprężonym powietrzem (4 cykle wydmuchania)
• Iniekcja żywicy od dna otworu ku górze (bez pęcherzy powietrza)
• Osadzenie szpilek kotwowych z obrotem przy wprowadzaniu
• Czas wiązania żywicy: 24 h w temp. 20°C, 48 h w temp. 5-10°C
• Montaż konsol dystansowych z uszczelnieniem taśmą EPDM
• Osadzenie słupków na konsolach z regulacją pionu laserem
• Kontrola momentu dokręcenia śrub (zależnie od klasy kotwy)
• Montaż uchwytów szkła z momentem dokręcenia 18-22 Nm
• Osadzenie tafli szklanej z wkładką EPDM w uchwycie
• Montaż rozety maskującej na słupku (zakrywa otwór montażowy)
• Próba obciążeniowa: 0,5 kN/m na poręcz przez 15 minut

Wysokość balustrady balkonowej powyżej 1 m nad poziomem terenu musi wynosić minimum 110 cm zgodnie z warunkami technicznymi §298 Rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. W domach jednorodzinnych, gdzie różnica wysokości nie przekracza 1 m, balustrada może mieć 90 cm, ale w praktyce inwestorzy i tak wybierają wariant 110 cm dla spójności wizualnej z pozostałymi kondygnacjami.

Obciążenie użytkowe barierki balkonowej wynosi 0,5 kN/m przyłożone do poręczy na wysokości 110 cm. Przy rozstawie słupków co 120 cm każdy słupek przenosi siłę poziomą około 0,6 kN, a pionową (od ciężaru własnego i ewentualnych donic) dodatkowe 0,3-0,5 kN. Kotwa M10 w betonie na głębokości 100 mm przenosi te wartości z trzykrotnym zapasem bezpieczeństwa, co daje komfort użytkowania nawet przy pełnym obciążeniu barierki w czasie przyjęcia na balkonie.

Wskazówka praktyczna: Przy doborze średnicy słupka do grubości szkła warto sprawdzić moment dokręcenia uchwytów. Uchwyt szkła 8 mm dokręcany zbyt mocno (powyżej 25 Nm) powoduje naprężenia punktowe w tafli i po dwóch sezonach zimowych szyba pęka w narożniku. Moment 18-22 Nm dla śruby M8 to optimum.

Mocowanie daszków szklanych do elewacji specyfika konsoli bocznych

Daszki szklane nad wejściami i na balkonach ostatnich kondygnacji mocuje się w technologii znacząco różniącej się od klasycznych balustrad. Konsola boczna wychodzi ze ściany pod kątem 90° i podpiera szybę od spodu na jej krawędzi. Wymaga to rozwiązania dwóch problemów jednocześnie: przeniesienia ciężaru tafli (szkło hartowane 10,76 mm o wymiarach 120×100 cm waży około 32 kg) oraz szczelnego przejścia przez elewację.

Szczelność uzyskuje się przez zastosowanie kołnierza EPDM dopasowanego do średnicy konsoli oraz obróbki blacharskiej z kapinosem. Bez tych elementów woda wędruje kapilarnie wzdłuż stali i po dwóch sezonach widać zacieki na ścianie pod daszkiem. Konsola powinna być nachylona pod kątem 2-3° w kierunku od ściany, co wymusza spływanie wody na zewnątrz zamiast w stronę elewacji.

Grubość szkła w daszkach to osobna kwestia. Dla rozpiętości 100 cm i obciążenia śniegiem (strefa II, 0,9 kN/m²) potrzeba minimum szkła hartowanego 8 mm lub laminowanego 8,76 mm. Przy rozpiętości 150 cm ta wartość rośnie do 10 mm hartowanego lub 10,76 mm laminowanego. Rotule regulowane Ø50-70 mm pozwalają korygować spadek daszku już po montażu konsoli, co jest istotne przy nierównościach ściany sięgających 1,5 cm.

Uwaga normowa: Szkło hartowane w daszkach nad ciągami pieszymi wymaga dodatkowej folii ochronnej lub warstwy laminującej, zgodnie z normą PN-EN 12150 dotyczącą szkła hartowanego bezpiecznie. Po rozbiciu tafla hartowana rozpada się na drobne kostki, które mogą spaść z wysokości na przechodnia.

Wybór technologii montażu przez ocieplenie, dobór stali i parametrów uchwytów wpływa na trwałość balustrady w skali 20-30 lat. Kotwy chemiczne, konsolki dystansowe i uszczelnienie EPDM tworzą system, w którym każdy element odpowiada za konkretne zadanie: przeniesienie obciążenia, zachowanie ciągłości termoizolacji i odprowadzenie wody poza obręb elewacji.

Pomiar grubości ocieplenia w kilku punktach, weryfikacja gatunku stali w dokumentacji i sprawdzenie momentów dokręcenia uchwytów szkła pozwalają uniknąć kosztownych poprawek w przyszłości. Montaż balustrady na balkonie krok po kroku wymaga nie tylko zestawu śrubokrętów, ale też wilgotnościomierza do sprawdzenia stanu muru w miejscach wiercenia, lasera krzyżowego do pionowania słupków i dynamometrycznego klucza do kontroli momentu.

Jeżeli planujesz realizację własnego balkonu lub chcesz zweryfikować ofertę wykonawcy, skorzystaj z darmowej konsultacji technicznej. Specjaliści pomogą dobrać konsolki dystansowe, kotwy i uchwyty szkła do konkretnej grubości ocieplenia, średnicy słupka i warunków ekspozycji. Doradztwo obejmuje również sprawdzenie kompatybilności posiadanych już elementów z wymogami normy PN-EN 1991-1-1.

Źródła danych, norm i przepisów

• PN-EN 1991-1-1 Oddziaływania na konstrukcje. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach
• PN-EN 12150 Szkło w budownictwie. Bezpieczne szkło hartowane sodowo-wapniowo-krzemionkowe
• PN-EN 1993-1-1 Eurokod 3: Projektowanie konstrukcji stalowych
• PN-EN 1090-1 Wykonanie konstrukcji stalowych i aluminiowych
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), §298
• PN-EN ISO 3506 Właściwości mechaniczne elementów złącznych ze stali nierdzewnej
• Instrukcje ITB dotyczące mocowania elementów przez warstwy termoizolacji
