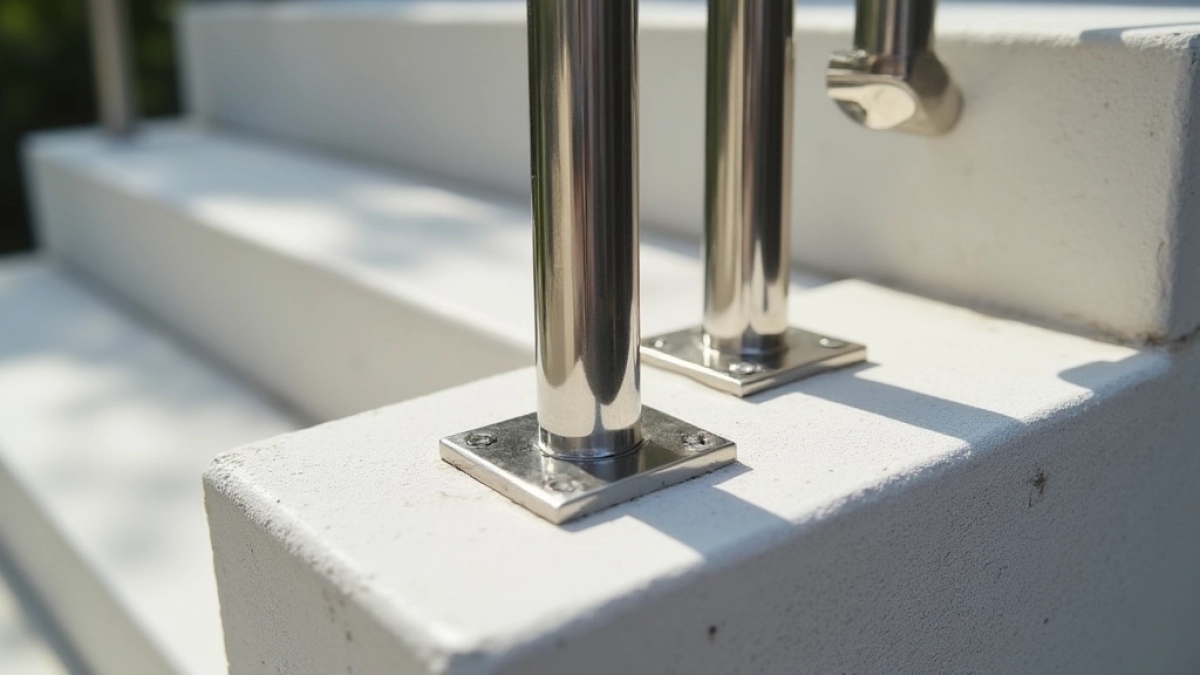

Mocowanie słupka balustrady pionowe – jak zamontować bez widocznych uchwytów

Jak zamontować pionowe mocowanie do ściany i wangi schodowej

Zanim wiertło dotknie betonu, warto ustalić trzy rzeczy: rodzaj podłoża, przebieg instalacji w ścianie i dokładną oś słupka. Pionowe mocowanie słupka balustrady wymaga idealnej prostopadłości względem poziomu podłogi nawet milimetrowe odchylenie przeniesie się na cały przebieg poręczy i będzie widoczne gołym okiem.

• Jak zamontować pionowe mocowanie do ściany i wangi schodowej
• Pionowe mocowanie słupka 37×47 a mocowanie poziome różnice i zastosowanie
• Dobierz słup, poręcz i akcesoria do pionowego mocowania

W ścianie murowanej (cegła pełna, bloczek betonowy) kołki rozporowe Ø10 mm w klasie minimum 8.8 trzymają obciążenie do 1,2 kN na punkt. W betonie zbrojonym lepiej sprawdzają się kotwy swobodne M8 ze stali nierdzewnej A2 ich gwint tnie stal zbrojeniową bez wstępnego nawiercania. W karton-gipsie żadne mocowanie nie zastąpi wzmocnienia profilem CW wpuszczonym w stelaż.

Sam element mocujący ze stali nierdzewnej piaskowanej o wymiarach 37×47/80/76×76 mm i masie 0,9 kg przylega do ściany lub wangi całą powierzchnią czołową. Piaskowanie nie jest ozdobnikiem chropowata powierzchnia mikroskopijnie zwiększa przyczepność i maskuje ewentualne różnice koloru między spoiną a blachą. To rozwiązanie szczególnie polecane tam, gdzie nie wstawia się klasycznego słupka przyściennego.

Kolejność prac wygląda tak: wytyczenie osi słupka, odmierzenie wysokości od podłogi do osi poręczy (standard 90-110 cm), zaznaczenie punktów kotwienia, nawiercenie, osadzenie kotew, nałożenie mocowania i dokręcenie kluczem dynamometrycznym z momentem 25-30 Nm. Zbyt mocne dokręcenie spowoduje odkształcenie płaszcza, zbyt luźne mikrokolejne luzy obciążające spoinę słupka.

Przed montażem przygotuj: wiertarkę z udarem, wiertło Ø10 mm do betonu, kołki/kotwy M8 lub M10, poziomicę 60 cm, klucz dynamometryczny, ołówek stolarski i taśmę malarską do zaznaczenia osi. Bez tych pięciu pozycji montaż zamieni się w chaotyczne kombinowanie przy drzwiach.

Mocowanie pionowe słupka balustrady przyjmuje obciążenia pionowe (nacisk na poręcz) i poziome (oparcie się człowieka). Norma PN-EN 1991-1-1 przewiduje dla balustrad w budynkach mieszkalnych obciążenie użytkowe 0,5-1,0 kN/m na wysokości poręczy. Trzy punkty mocowania w rozstawie co 80 cm bez trudu spełniają ten wymóg przy zastosowaniu stali nierdzewnej AISI 304.

Pionowe mocowanie słupka 37×47 a mocowanie poziome różnice i zastosowanie

Kluczowa różnica tkwi w wektorze przenoszenia sił. Mocowanie pionowe przenosi obciążenia z poręczy prostopadle do powierzchni ściany lub wangi, czyli w kierunku „od ściany". Mocowanie poziome z poręczy prostopadle do jej osi, czyli w kierunku „wzdłuż biegu schodów".

W schodach prostych, zabiegowych i na antresoli najczęściej spotyka się mocowanie pionowe przy ścianie, a poziome w miejscach, gdzie poręcz urywa się bez wsparcia ściany, np. na końcach biegu lub przy słupku startowym. Przy antresoli wewnętrznej oba rozwiązania można łączyć w jednym systemie bez widocznych łączników, bo moduł 37×47 mm obejmuje wszystkie warianty.

Tabela porównawcza

Wybór wariantu kolorystycznego mocowania (Stal Inox, Czarny, Antracyt) nie wpływa na nośność, ale na spójność wizualną. Stal Inox naturalnie współgra z dębem i bukiem odbija ciepło drewna i nie dominuje. Czarny i Antracyt sprawdzają się we wnętrzach industrialnych, minimalistycznych i tam, gdzie rama okna lub drzwi ma ciemną kolorystykę. Lakierowanie proszkowe zwiększa odporność na odciski palców i drobne zarysowania.

Nie stosuj mocowania pionowego jako jedynego podparcia przy długości poręczy powyżej 1,8 m bez dodatkowego słupka pośredniego. Ugięcie drewnianej poręczy przy obciążeniu 1 kN/m przekroczy wtedy dopuszczalne L/200 wymagane przez normę.

Kompatybilność z całym systemem 37×47 mm oznacza, że słupek bukowy, dębowy lub sosnowy osadzony w tym mocowaniu łączy się z poręczą płaską tych samych wymiarów przez standardowy łącznik kątowy. Wspornik nastawny pozwala regulować kąt nachylenia poręczy na schodach zabiegowych bez docinania drewna to oszczędność czasu i eliminacja błędów stolarskich.

Dobierz słup, poręcz i akcesoria do pionowego mocowania

Sam element montażowy to dopiero połowa układanki. Słupek 37×47×1000 mm wchodzi w gniazdo mocowania od dołu i opiera się na jego wewnętrznej krawędzi dlatego tolerancja wymiarowa słupka musi mieścić się w ±0,3 mm. Buk i dąb po obróbce CNC spełniają ten wymóg bez dodatkowej kalibracji; sosna może wymagać lekkiego szlifowania.

Zestawienie elementów systemu

• Słupek 1000×37×47 mm buk (49 zł), dąb (49 zł), sosna (39 zł)
• Mocowanie pionowe (omawiane) 99 zł
• Poręcz płaska 37×47 mm cena za metr bieżący od 35 zł
• Wspornik ścienny (do poręczy bez słupka) od 29 zł
• Łącznik kątowy poręczy 15 zł
• Zakończenie dekoracyjne poręczy 12 zł

Dobór drewna do słupka wpływa na późniejsze odczucia dotykowe. Buk jest twardy, gładki, ma delikatny różowy odcień. Dąb wyraźnie rysowany, cięższy, o wyraźniejszych słojach. Sosna najlżejsza i najtańsza, ale wymaga lakierowania ze względu na żywicę. W mieszkaniu z ogrzewaniem podłogowym sosna może pracować intensywniej niż buk, co oznacza konieczność sezonowania jej przez 2-3 tygodnie w pomieszczeniu przed montażem.

Przy schodach zabiegowych z dwoma lub trzema zakrętami wybierz wspornik nastawny zamiast docinania poręczy pod kątem. Regulacja 15-45° pokrywa wszystkie typowe spoczniki i eliminuje ryzyko złego cięcia.

Jeśli planujesz rozbudowę balustrady o kolejne piętro lub antresolę w perspektywie 2-3 lat, kup od razu komplet słupków i mocowań tego samego koloru. Różnica odcienia między partiami drewna po kilku miesiącach na świetle naturalnym się wyrównuje, ale pomiędzy kolejnymi dostawami stali nierdzewnej może wystąpić subtelna różnica wynikająca z partii surowca.

Realizacja zamówienia trwa do 30 dni to czas potrzebny na sezonowanie drewna, obróbkę CNC i piaskowanie stali. Przesyłka kurierska lub transport własny (250 zł) docierają w ubezpieczonej paczce, odbiór osobisty możliwy w Tarnowie Podgórnym bez opłat. Wieloletnia tradycja producenta (ponad 30 lat na rynku) przekłada się na powtarzalność wymiarową partii nie ryzykujesz, że słupki z kolejnej dostawy nie pasują do już zamontowanych mocowań.

Kiedy nie wybierać mocowania pionowego 37×47? Przy balustradach zewnętrznych narażonych na deszcz i mróz tam lepiej sprawdza się system okrągły Ø42 mm z kapturkiem odprowadzającym wodę. Przy schodach o szerokości biegu powyżej 1,2 m wymagających wzmocnienia stalowego rdzenia w słupku. Przy renowacji zabytkowej, gdzie inspektor nadzoru wymaga zachowania profili historycznych.

Dobierz słup i poręcz w trzydzieści sekund: zmierz odległość od podłogi do planowanej osi poręczy, pomnóż przez liczbę słupków (rozstaw co 80-100 cm), dodaj jedno mocowanie zapasowe na każde rozpoczęte pięć punktów. Tyle wystarczy, by zamówienie było kompletne i wolne od nerwowych telefonów na etapie montażu.

Norma PN-EN 1991-1-1 (Eurocode 1) obciążenia użytkowe balustrad; norma PN-EN 1993-1-1 (Eurocode 3) projektowanie konstrukcji stalowych; katalog techniczny producenta systemu 37×47 z wymiarami i tolerancjami. Szczegółowe wytyczne dostępne w serwisie Polskiego Komitetu Normalizacyjnego (pkn.pl) oraz w bazie norm PKN.
