Mocowanie balustrady do ściany z ociepleniem – kompletny poradnik montażu

Balustrada, która zaczyna się chwiać po dwóch sezonach, to najczęściej nie efekt słabego materiału, lecz tragicznego mocowania przez warstwę ocieplenia. Mocowanie balustrady do ściany z ociepleniem wymaga zupełnie innego podejścia niż montaż na gołym murze, bo zwykłe kołki rozporowe nie mają w styropianie czego zaczepić, a żywica bez tulei dystansowej nie sięgnie nośnego podłoża. Dane z praktyki montażowej wskazują, że ponad 70% awarii balustrad na ocieplonych elewacjach wynika z pośpiechu i pominięcia zasadniczego kroku, jakim jest kotwienie aż do muru, a nie w warstwę izolacji. Poniżej rozkładamy ten temat tak, żeby po lekturze można było świadomie wybrać technikę, materiały i wykonawcę.

• Kotwa chemiczna do balustrady przez ocieplenie dobór i parametry
• Montaż balustrady balkonowej na elewacji z ociepleniem krok po kroku
• Tuleja dystansowa i konsole wspornikowe trwałe mocowanie w murze
• Błędy przy montażu balustrady przez ocieplenie i jak ich uniknąć

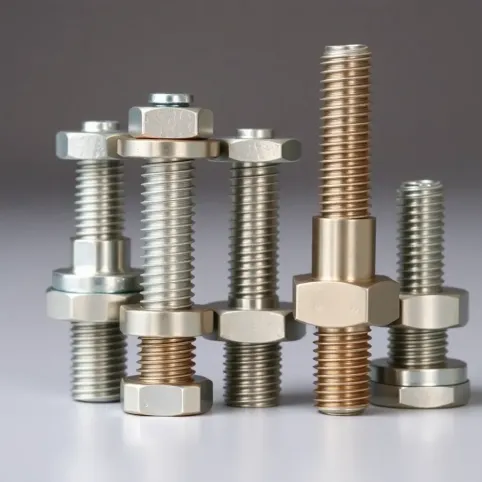

Kotwa chemiczna do balustrady przez ocieplenie dobór i parametry

Dobór kotwy zaczyna się od odpowiedzi na pytanie, jakie obciążenia realnie przyjmuje balustrada, bo to one determinują średnicę, głębokość i typ żywicy. Norma PN-EN 1991-1-1 mówi o obciążeniu poziomym 0,5 kN/m w strefach prywatnych i 1,0 kN/m w strefach publicznych, co przekłada się na siłę wyrywającą rzędu 80-120 kg na każdy słupek. Te wartości trzeba znać, bo producent żywicy podaje nośność w megapascalach (MPa) dla konkretnego podłoża i kotwi dopiero po przeliczeniu widzimy, czy w danym murze wystarczą dwa, czy potrzeba czterech prętów.

Grubość ocieplenia ma kluczowe znaczenie, ponieważ tuleja dystansowa musi pokonać tę warstwę w jednym kawałku, bez łączeń. Przy 15 cm styropianu wystarczają tuleje o długości 160 mm, przy 20 cm trzeba już 210 mm, a 25 cm wymaga 260 mm lub dłuższych. Zbyt krótka tuleja kończy się tym, że żywica zaczyna wiązać w warstwie izolacji, gdzie nie ma żadnej nośności, i cały węzeł pracuje jak wklejony w gąbkę.

Rodzaj podłoża wpływa na dobór żywicy, ponieważ cegła pełna, beton komórkowy i pustak ceramiczny zupełnie inaczej rozkładają naprężenia. Beton klasy C20/25 i wyżej współpracuje z żywicami poliestrowymi i winyloestrowymi, pustaki ceramiczne wymagają żywic hybrydowych o kontrolowanym rozlewaniu, żeby nie wypłynęły w pustki, a silka i beton komórkowy potrzebują żywic o wydłużonym czasie wiązania, bo inaczej składnik nie zdąży wniknąć. Norma PN-EN 998-2 oraz katalog techniczny producenta kotwy to jedyne wiarygodne źródła informacji o dopuszczalnych obciążeniach.

Głębokość kotwienia w murze to kolejny parametr, którego nie wolno zgadywać, bo producent podaje ją jako efektywną strefę zakotwienia, a nie całkowitą długość otworu. Dla prętów gwintowanych M10 i M12 efektywna głębokość wynosi 100-120 mm w betonie, co oznacza wiercenie otworu o 10-20 mm głębszego na miejsce na pył i nierówności. Skrócenie tej głębokości o połowę obniża nośność nawet o 60%, co w przypadku balustrady oznacza katastrofę zanim konstrukcja osiągnie pełne obciążenie użytkowe.

Kiedy kotwa chemiczna ma przewagę nad mechaniczną

Kotwa chemiczna wygrywa tam, gdzie mur nie pozwala na klinowanie mechaniczne, czyli w pustakach, cegle dziurawce i betonie komórkowym. Żywica wypełnia nierówności i mikropęknięcia, tworząc jednorodne połączenie na całej długości kotwienia, zamiast rozkładać siłę na punktowy nacisk rozporowy. Dla inwestora prywatnego oznacza to wyższą pewność i mniejszą zależność od przypadkowej jakości pojedynczego bloczka.

Kiedy kotwa mechaniczna może wystarczyć

W betonie monolitycznym klasy minimum C20/25 dopuszczalne są kotwy mechaniczne z dopuszczeniem ETA, pod warunkiem że ocieplenie zostanie przewiercone tuleją dystansową i kotwa zakotwi się w murze. Wariant ten jest szybszy i tańszy, ale wymaga pewności co do jakości betonu, bo kotwa rozporowa w słabym lub spękanym podłożu potrafi się wyrwać przy zaskakująco niewielkim obciążeniu.

Montaż balustrady balkonowej na elewacji z ociepleniem krok po kroku

Prawidłowa kolejność prac zaczyna się od wyznaczenia punktów kotwienia, bo tam, gdzie słupek ma przejąć obciążenie, decyduje się trwałość całej balustrady. Punkty rozmieszcza się co 90-110 cm, mierząc od osi do osi słupka, a odległość od krawędzi balkonu nie powinna być mniejsza niż 80 mm w przypadku betonu i 150 mm w przypadku pustaków. Usytuowanie otworów względem prętów zbrojeniowych weryfikuje się detektorem, bo trafienie w stal grozi nie tylko problemami z wierceniem, ale i korozją zbrojenia w wyniku uszkodzenia jego otuliny.

Wiercenie przez styropian wymaga wiertła koronowego lub wiertła spiralnego z długą końcówką, które nie ściągnie materiału do wewnątrz. Średnica otworu musi być o 2-4 mm większa od średnicy pręta gwintowanego, żeby żywica mogła równomiernie wypłynąć. Bez tej rezerwy przy wkręcaniu pręta powstaje podciśnienie, które zasysa powietrze i tworzy pustki, obniżające nośność węzła nawet o 50%.

Czyszczenie otworu to etap, którego nie wolno pominąć, bo pył murowy zmniejsza przyczepność żywicy do ścianek otworu. W praktyce stosuje się trzykrotne wydmuchiwanie sprężonym powietrzem, a następnie szczotkowanie szczotką o średnicy dobranej do otworu i ponowne wydmuchanie. Suche, czyste ścianki otworu to warunek uzyskania pełnej nośności deklarowanej przez producenta.

Wstrzykiwanie żywicy zaczyna się od dna otworu, a nie od lica ściany, bo inaczej powietrze zamyka się na końcu i zostaje otulina z pianki. Mieszadło statyczne lub dysza przedłużająca zapewnia równomierne wypełnienie bez pęcherzy, a ilość żywicy musi wynikać z głębokości otworu i średnicy, a nie z widzimisię wykonawcy. W przygotowaniu należy uwzględnić czas wiązania, który w temperaturze 20°C wynosi 5-10 minut dla większości hybrydowych żywic i wydłuża się znacząco poniżej 10°C.

Osadzanie pręta gwintowanego lub tulei dystansowej powinno odbywać się ruchem obrotowym w jedną stronę, aż do momentu, gdy żywica wypłynie równomiernie wokół elementu. Po osadzeniu pręt nie może być przestawiany ani wyjmowany, bo narusza to już rozpoczętą reakcję wiązania. Pełne obciążenie węzła dopuszcza się dopiero po upływie czasu podanego przez producenta, zwykle po 24 godzinach w temperaturze pokojowej.

Kontrola jakości po montażu

Po zamontowaniu każdego słupka warto wykonać próbę obciążenia siłą poziomą 1,0 kN przyłożoną na wysokości poręczy i utrzymaną przez 15 minut. Trwałe odkształcenie powyżej 2 mm lub jakiekolwiek pęknięcie ocieplenia w otoczeniu tulei dyskwalifikuje węzeł. Przy odbiorze inwestor powinien otrzymać dokumentację z rodzajem użytej żywicy, głębokością kotwienia i datą montażu.

Tuleja dystansowa i konsole wspornikowe trwałe mocowanie w murze

Tuleja dystansowa rozwiązuje problem przerwania mostka termicznego, bo jest wykonana z tworzywa o bardzo niskim współczynniku przewodzenia ciepła. Dzięki temu punkt mocowania nie staje się radiatorem, przez który ucieka ciepło z wnętrza budynku. Standardowe tuleje mają średnice zewnętrzne 22-30 mm i długości dopasowane do typowych grubości ocieplenia, a ich wewnętrzna część gwintowana lub gładka współpracuje z prętem lub śrubą kotwiącą.

Konsole wspornikowe stanowią alternatywę, w której cały balustradowy moment zginający przenoszony jest przez element montowany do ściany, a nie przez słupek wpięty w elewację. Takie rozwiązanie sprawdza się na tarasach, gdzie balustrada nie przylega do ściany, lecz stoi w jej pewnej odległości. Dzięki temu ocieplenie pozostaje nienaruszone na całej długości, a konsola przenosi obciążenie bezpośrednio do konstrukcji nośnej.

Decyzja o wyborze tulei albo konsoli zależy od geometrii balkonu i grubości warstw ocieplenia. Przy typowej elewacji z 20 cm styropianu i słupkach w rozstawie 100 cm tuleja dystansowa z żywicą hybrydową zapewnia nośność wystarczającą dla balustrady prywatnej. Konsola natomiast wygrywa, gdy ocieplenie przekracza 25 cm lub gdy balustrada musi przenosić obciążenia publiczne, bo rozkłada siły na większą powierzchnię docisku.

Montaż konsoli wymaga wcześniejszego zaprojektowania w dokumentacji wykonawczej, bo punkty mocowania muszą trafić w element o wystarczającej nośności, a nie w warstwę wykończeniową. Najczęściej stosuje się konsole z blachy ocynkowanej ogniowo o grubości 6-10 mm z ramionami od 200 do 500 mm, przykręcane do ściany czterema kotwami chemicznymi M12 lub kotwami mechanicznymi z dopuszczeniem do betonu zarysowanego.

Dobór tulei w trzech krokach

Pierwszy krok to zmierzenie rzeczywistej grubości ocieplenia w miejscu montażu, bo ocieplenie często odchodzi od projektowanej grubości o 10-20 mm. Drugi krok to sprawdzenie, jaka jest odległość od lica tulei do muru w strefie zakotwienia, bo tuleja musi kończyć się w murze, a nie w warstwie kleju. Trzeci krok to dobranie średnicy i długości z katalogu technicznego, z uwzględnieniem zapasu na tolerancje wykonawcze.

Kiedy nie stosować tulei dystansowej

Tuleja nie sprawdzi się w sytuacji, gdy mur jest zbyt słaby, by utrzymać obciążenia, bo cała nośność przenoszona jest przez zakotwienie, a nie przez samą tuleję. Beton klasy niższej niż C16/20, pustaki starego typu bez klasy wytrzymałości oraz mury mieszane nie zapewniają przewidywalnej nośności i wymagają wzmocnienia lub zastosowania konsoli wspornikowej.

Błędy przy montażu balustrady przez ocieplenie i jak ich uniknąć

Najczęstszy błąd to brak siatki w pustaku ceramicznym, przez który żywica wypływa do wewnętrznych komór, zamiast wypełnić otwór. Skutkiem jest utrata 70-90% nośności, a koszt naprawy obejmuje wymianę pustaka albo zastosowanie dłuższej tulei z zapasem. Rozwiązaniem jest użycie tulei siatkowej, która ogranicza wypływ żywicy i pozwala uzyskać pełne połączenie nawet w pustakach o dużych kanałach.

Drugi błąd to za krótka tuleja, która nie dochodzi do muru, przez co żywica wiąże w warstwie styropianu. Balustrada taka trzyma się pozornie dobrze przez kilka miesięcy, a następnie zaczyna się chwiać pod obciążeniem dynamicznym, na przykład gdy ktoś oprze się o poręcz. Jedyną naprawą jest demontaż i ponowne kotwienie prawidłowo dobraną tuleją.

Trzeci błąd to pominięcie oczyszczenia otworu z pyłu, który obniża przyczepność żywicy nawet o 50%. Instalatorzy często bagatelizują ten etap, bo efekt nie jest widoczny gołym okiem, dopóki nie pojawi się obciążenie. Warto wówczas pamiętać, że poprawne czyszczenie trwa 3-4 minuty na otwór i stanowi ułamek całkowitego czasu montażu.

Czwarty błąd to montaż w temperaturze poniżej 5°C, gdy żywica hybrydowa nie osiąga pełnych parametrów, ponieważ reakcja chemiczna biegnie zbyt wolno. W takich warunkach pełne wiązanie trwa nawet 48 godzin, a obciążenie węzła przed upływem tego czasu oznacza trwałe osłabienie połączenia. Jeśli montaż musi odbywać się zimą, należy używać żywic zimowych lub ogrzewać miejsce montażu.

Tabela błędów, skutków i orientacyjnych kosztów naprawy

Aspekty prawne i bezpieczeństwo

Przy wysokości balustrady przekraczającej 1,0 m Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie wymaga projektu konstrukcyjnego. Dokument ten powinien zawierać obliczenia statyczne i dobór kotew na podstawie obciążeń z normy PN-EN 1991-1-1. Wykonawca odpowiada za jakość montażu przez okres 5 lat na zasadach rękojmi, a ubezpieczenie od odpowiedzialności cywilnej powinno obejmować szkody osobowe wynikające z ewentualnego zerwania balustrady.

Kiedy wezwać fachowca

Jeżeli balkon ma więcej niż 5 lat, jego płyta nosi ślady spękań lub wilgoci, a mur wykazuje odspojenia tynku, samodzielny montaż stanowi zbyt duże ryzyko. Podobnie w sytuacji, gdy ocieplenie jest cieńsze niż 10 cm albo grubsze niż 30 cm, bo wymaga nietypowych tulei i specjalistycznych żywic. Również przy braku doświadczenia w obsłudze otwornicy i pistoletu do żywic warto powierzyć prace ekipie z udokumentowanymi realizacjami i pisemną gwarancją.

Checklist przed montażem

• Zmierzona grubość ocieplenia w każdym punkcie kotwienia.
• Sprawdzony typ muru i klasa wytrzymałości.
• Dobrana żywica z aprobatą ETA do danego podłoża.
• Dobrana tuleja dystansowa o właściwej długości i średnicy.
• Zapewniony dostęp do otwornicy, mieszadła i pistoletu do żywic.
• Zaplanowany czas wiązania w zależności od temperatury.
• Ustalony termin próby obciążenia po 24 godzinach.

Checklist po montażu

• Wykonana próba obciążenia każdego słupka siłą 1,0 kN.
• Brak trwałych odkształceń i pęknięć ocieplenia.
• Udokumentowany typ żywicy, średnica pręta i głębokość kotwienia.
• Pobrane karty techniczne producenta kotwy i żywicy.
• Spisana gwarancja wykonawcy z terminem i zakresem.

Dobrze zamontowana balustrada powinna przetrwać dekadę bez widocznych zmian, a właściwe mocowanie do ściany z ociepleniem to fundament tego trwałego efektu. Przygotowany powyżej materiał pozwala uniknąć najczęstszych pułapek i świadomie poprosić wykonawcę o konkretne rozwiązania, materiały oraz dokumenty, które potwierdzą jakość wykonania.
