Schemat podłączenia wyłączników schodowych bez pomyłki

Wchodzisz wieczorem na klatkę schodową, szukasz kontaktu po omacku, a switch znajduje się trzy metry wyżej. Taki właśnie był punkt wyjścia dla pomysłu, by zamiast pojedynczego wyłącznika przy drzwiach wejściowych zamontować parę przełączników schodowych. Jeden u podstawy, drugi na półpiętrze, a światło zapala się z obu stron, bez biegania po schodach w ciemności. Wbrew pozorom schemat podłączenia wyłączników schodowych nie jest żadną czarną magią, choć liczba przewodów w puszce potrafi na początku wystraszyć. W tym tekście dostajesz pełną instrukcję montażu krok po kroku, porównanie wariantów instalacji, dobór kabli oraz listę błędów, które kosztują przepalone bezpieczniki i pomyłki przy remoncie.

• Wyłącznik schodowy, krzyżowy czy jednobiegunowy? Różnice i zastosowanie
• Jak dobrać przewód i zabezpieczenie do obwodu schodowego
• Oświetlenie schodów bez dotykania ścian: czujnik ruchu i smart
• Schemat podłączenia wyłączników schodowych krok po kroku
• Zasady oświetlenia klatki schodowej
• Najczęstsze błędy przy podłączaniu wyłączników schodowych
• Warianty instalacji: 2, 3+ punkty, czujnik, smart
• Kiedy NIE stosować wyłączników schodowych
• Orientacyjny kosztorys montażu
• Co kupić, gdy wychodzisz ze sklepu

Wyłącznik schodowy, krzyżowy czy jednobiegunowy? Różnice i zastosowanie

Zanim sięgniesz po śrubokręt, musisz odróżnić trzy urządzenia, które sprzedawcy nazywają niemal zamiennie, a których działanie różni się zasadniczo. Wyłącznik jednobiegunowy ma dwa zaciski i po prostu przerywa obwód, więc nadaje się do pokoju, sypialni, korytarza na jednym poziomie. Wyłącznik schodowy, nazywany też zmiennym albo dwukierunkowym, posiada trzy zaciski oznaczone najczęściej literami L, A i B lub L, 1, 2. W środku znajduje się przełącznik, który przerzuca fazę z jednego wyjścia na drugie, dzięki czemu w klatce schodowej dwie takie kostki pozwalają zapalać lampę z dołu i z góry jednocześnie.

Wyłącznik krzyżowy wchodzi do gry dopiero przy więcej niż dwóch punktach sterowania, na przykład na schodach łączących trzy kondygnacje albo w długim korytarzu z trzema wejściami. Ma cztery zaciski i dwa tory, które w zależności położenia dźwigni łączą wejścia na krzyż lub prosto. W praktyce łączy się go zawsze między dwoma wyłącznikami schodowymi. To ważne, bo gdybyś wstawił krzyżowy zamiast schodowego przy pierwszej kostce, lampa zapaliłaby się wyłącznie w jednym położeniu dźwigni i zgasła przy przejściu przez punkt środkowy.

Zasada działania wyłącznika schodowego opiera się na prostym fyzycznym mechanizmie. W położeniu górnym styk łączy zacisk L z A, w dolnym L z B, a w środku przez chwilę oba wyjścia są odłączone, co akurat przy obciążeniu rezystancyjnym jak żarówka nie stanowi problemu, bo lampa gaśnie na ułamek sekundy. W instalacjach ze świetlówkami kompaktowymi albo LED-ami z driverem może wystąpić efekt krótkiego błysku przy przełączaniu, dlatego warto wybierać oprawy z driverem odpornym na impulsowe przerwy w zasilaniu.

Jak rozpoznać schodowy w sklepie

Na obudowie szukaj oznaczenia z symbolem dwóch połączonych lampek albo napisu w rodzaju "schodowy", "zmienny", "klatkowy". Producenci stosują też graficzną ikonkę schodów lub trójkąta z dwoma grotami. Jednobiegunowy ma zawsze tylko dwie kostki przyłączeniowe i oznaczenie pojedynczej lampki. Jeśli w dłoni trzymasz urządzenie z trzema zaciskami i napisem "1 way", oznacza to wariant anglojęzyczny, ale funkcjonalnie to nasz schodowy.

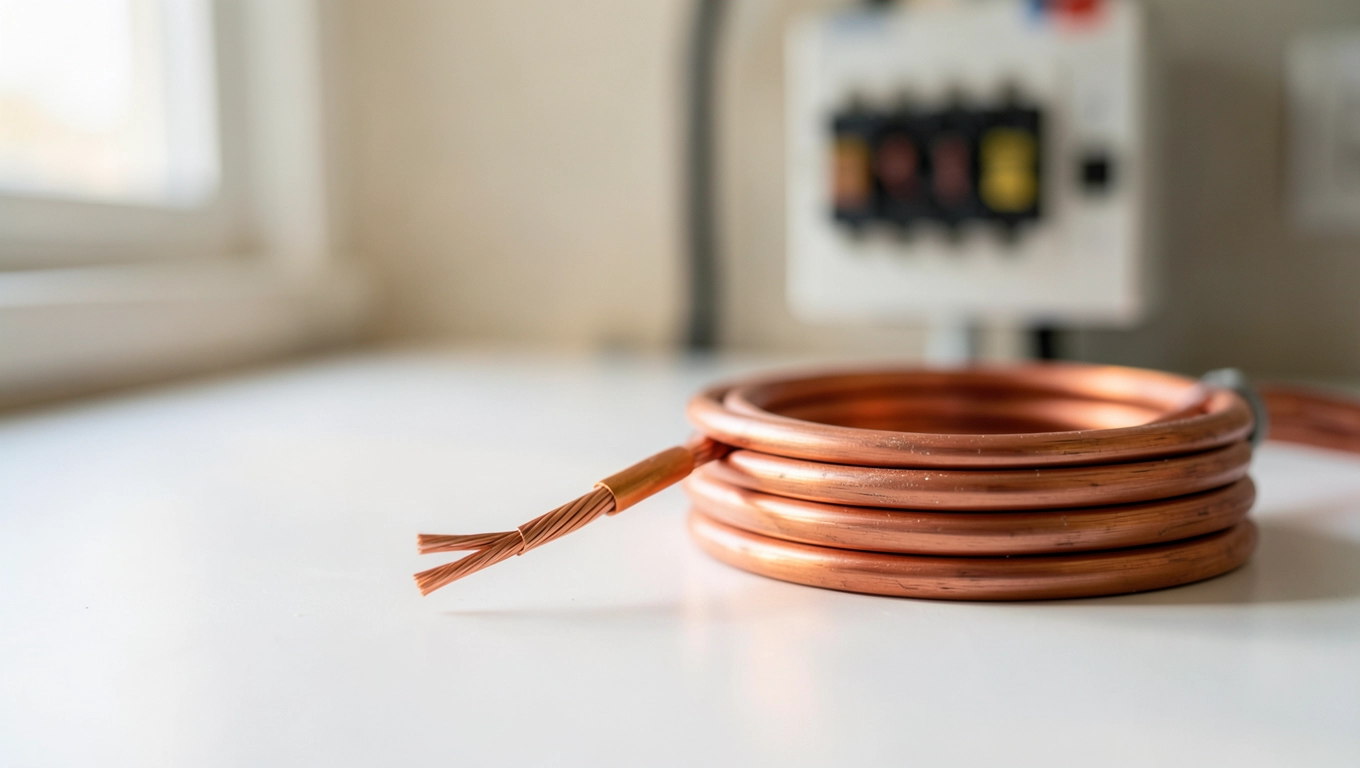

Jak dobrać przewód i zabezpieczenie do obwodu schodowego

Średnica kabla wynika z dwóch rzeczy: dopuszczalnego spadku napięcia oraz wytrzymałości termicznej izolacji. W obwodzie oświetleniowym pobór rzadko przekracza 300 W, więc przekrój 1,5 mm² wystarczy z dużym zapasem. Kabel YDYp 3x1,5 mm² (miedź, okrągły, podtynkowy) sprawdza się przy zasilaniu z rozdzielni, ale między wyłącznikami schodowymi prowadzisz już tylko dwa przewody fazowe oraz ochronny PE, bo neutralny N biegnie bezpośrednio do lampy. Tam wystarczy linka YDY 2x1,5 mm² z dodatkowym PE, o ile producent dopuszcza takie rozwiązanie w instalacji podtynkowej.

Zabezpieczenie nadprądowe dla oświetlenia dobiera się do przekroju, a nie do mocy żarówek. Wyłącznik instalacyjny B10 chroni przewód 1,5 mm² Cu skutecznie, ponieważ jego charakterystyka termiczna gwarantuje zadziałanie przy prądzie 1,45 raza prądu znamionowego w ciągu godziny, a przy zwarciu w ułamku sekundy. Charakterystyka B oznacza, że próg natychmiastowego wyzwolenia leży między 3 a 5 razy prąd znamionowy, co świetnie pasuje do obciążeń rezystancyjnych, jakimi są diody LED. Różnicówka 30 mA (typ AC lub A) musi stać przed wyłącznikiem nadprądowym, bo jej zadaniem jest ochrona przeciwporażeniowa, a nie zwarciowa.

Uwaga! Wszelkie prace przy napięciu 230 V wymagają wyłączenia bezpiecznika, sprawdzenia braku napięcia próbnikiem dwubiegunowym i stosowania izolowanych narzędzi. Osoby bez uprawnień SEP mogą wykonywać prace w instalacji do 1 kV wyłącznie w zakresie eksploatacji, czyli wymiany gniazdek czy wyłączników, pod warunkiem że kabel jest już ułożony. Projektowanie nowego obwodu od zera albo wymiana rozdzielni to już montaż, a ten wymaga świadectwa kwalifikacyjnego "E" lub "D".

Norma PN-HD 60364 oraz polskie przepisy budowlane nakładają kilka obowiązkowych wymogów. Przewód ochronny PE w instalacji TN-C-S musi być ciągły od rozdzielni do każdej oprawy, a jego przekrój nie może być mniejszy niż 2,5 mm² Cu, jeśli zabezpieczenie nadprądowe ma wartość 16 A lub większej. W praktyce dla obwodu oświetleniowego 10 A wystarczy 1,5 mm² PE, ale wielu elektryków kładzie 2,5 mm² "na zapas" na wypadek późniejszej rozbudowy. Połączenia w puszkach wykonujesz złączkami Wago 221 albo kostkami śrubowymi, a każdy zacisk dokręcasz momentem podanym przez producenta, zwykle 0,8-1,2 Nm dla małych wyłączników.

Ile przewodu kupić

Długość obwodu liczysz od rozdzielni do pierwszego wyłącznika, dalej do drugiego, a stamtąd do lampy, dodając po 10% zapasu na zagięcia i ewentualne błędy montażowe. Dla klatki schodowej w domu jednorodzinnym to zwykle 25-40 m kabla zasilającego oraz 8-15 m przewodu między wyłącznikami. Wzór jest prosty: (odległość rozdzielnia-wyłącznik 1 + odległość wyłącznik 1-wyłącznik 2 + odległość wyłącznik 2-lampa) × 1,1.

Oświetlenie schodów bez dotykania ścian: czujnik ruchu i smart

Czasami instalacja podtynkowa nie wchodzi w grę, bo remont starej kamienicy nie pozwala na kucie ścian albo koszt naprawy tynku pociągnąłby domowy budżet za uszy. W takich sytuacjach najlepiej sprawdza się wariant bezprzewodowy albo hybrydowy: jeden wyłącznik schodowy przy dolnym podeście, drugi przy górnym, ale oba komunikują się radiowo. Wystarczy zamontować je w puszkach natynkowych lub na taśmie 3M, a sterownik przy lampie odbiera sygnał z obu pilotów.

Czujnik ruchu PIR (pasywny czujnik podczerwieni) reaguje na zmianę temperatury pola widzenia, więc osoba wchodząca na schody zostaje wykryta natychmiast, a lampa zapala się automatycznie. Zasięg typowego sensora do wnętrz wynosi 4-8 m, kąt detekcji 100-120 stopni, a czas świecenia regulujesz pokrętłem od 5 sekund do 10 minut. Modele z klasą IP44 nadają się do klatek zewnętrznych, gdzie wilgoć i kurz są codziennością. Czujnik mikrofalowy działa na fali 5,8 GHz, przenika przez płyty kartonowo-gipsowe i wykrywa ruch za ścianą, co bywa przydatne w wąskich korytarzach, ale w domu jednorodzinnym częściej sprawdza się PIR jako tańsza i bardziej przewidywalna opcja.

Systemy smart domu rozwiązują problem najbardziej elegancko: moduł przekaźnikowy montowany w puszce pod wyłącznikiem albo za lampą przyjmuje komendy z telefonu, z harmonogramu, z czujnika otwarcia drzwi albo z asystenta głosowego. Łączność WiFi sprawdza się w mieszkaniu, gdzie router stoi dwie ściany dalej, Zigbee lub Matter lepiej radzi sobie w większych domach, bo mesh wzmacnia zasięg i oszczędza baterie w czujnikach. Pojedynczy moduł kosztuje 90-180 zł, a cała konfiguracja zwraca się komfortem, gdy nie musisz już nigdy pamiętać, czy wyłączyłeś światło na piętrze przed snem.

Czy wiesz, że wiele systemów smart pozwala połączyć klasyczny wyłącznik schodowy z modułem przekaźnikowym tak, aby zachować fizyczną dźwignię jako backup? Dzięki temu nawet przy awarii sieci domowej światło zapalisz ręcznie, a w normalnym trybie korzystasz z automatyki. To rozwiązanie szczególnie polecane osobom starszym, dla których smartfon bywa mniej intuicyjny niż tradycyjny przełącznik przy ścianie.

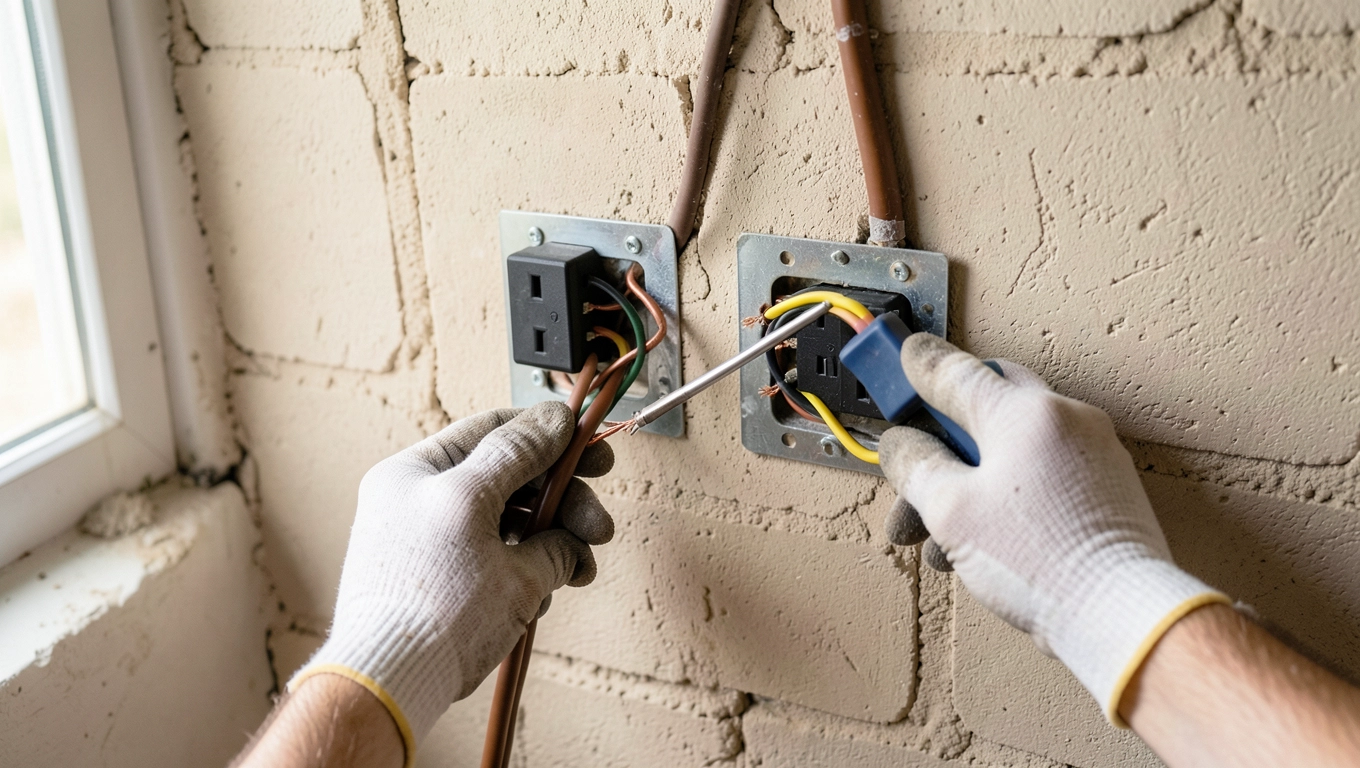

Schemat podłączenia wyłączników schodowych krok po kroku

Przejdźmy do sedna, czyli fizycznego montażu. Zanim dotkniesz przewodów, wyłącz napięcie w rozdzielni i zaklej bezpiecznik taśmą z napisem "Nie włączać, prace przy instalacji". Próbnikiem dwubiegunowym sprawdź brak fazy na każdym przewodzie w puszce. Dopiero teraz zdejmuj izolację.

Schemat 2 wyłączników schodowych + lampa

    Rozdzielnia (L, N, PE)
           |
           L  N  PE
           |  |   |
        [Lampa]   |
           |      |
           N      |
           |      |
           +------+
           |
        Puszka W1           Puszka W2
     +---+---+---+        +---+---+---+
     | L | A | PE|        | L | A | PE|
     +---+---+---+        +---+---+---+
         |   |                |   |
         |   +----------------+   |
         +------------------------+
            (dwa przewody fazowe
             między wyłącznikami)

W pierwszej puszce podłączasz przewód fazowy L z rozdzielni do zacisku L pierwszego wyłącznika schodowego. Przewód neutralny N prowadzisz bezpośrednio do lampy, omijając oba przełączniki. Przewód ochronny PE łączysz z zaciskiem ochronnym oprawy. Z zacisków A i B wyprowadzasz dwa przewody, które trafiają do drugiej puszki. Tam wchodzą w zaciski A i B drugiego wyłącznika schodowego, a do zacisku L podłączasz przewód fazowy biegnący do żarówki.

Schemat 3 wyłączników (dwa schodowe + jeden krzyżowy)

   Rozdzielnia
       |
   [W1 schodowy]---[W2 krzyżowy]---[W3 schodowy]
       |                |                |
       +------- L do lampy --------------+

   W1: L,A,B → A,B do W2
   W2: 1,2,3,4 → 1,2 do W1 oraz 3,4 do W3
   W3: L,A,B → A,B z W2, L do lampy

Wariant trzech punktów sterowania wymaga wstawienia wyłącznika krzyżowego pomiędzy dwa schodowe. Z pierwszego schodowego prowadzisz dwa przewody do wejść krzyżowego (oznaczonych najczęściej cyframi 1 i 2), a jego wyjścia (3 i 4) trafiają do drugiego schodowego. W trzecim wyłączniku schodowym L łączysz z przewodem fazowym biegnącym do lampy. Dla czterech punktów sterowania potrzebujesz dwóch wyłączników schodowych na końcach i dwóch krzyżowych pomiędzy nimi każdy kolejny punkt dodaje jeden moduł krzyżowy.

Kolejność czynności przy montażu

• Wyłącz bezpiecznik w rozdzielni i oznacz go tabliczką ostrzegawczą.
• Sprawdź brak napięcia próbnikiem dwubiegunowym na każdym przewodzie.
• Zainstaluj puszki podtynkowe lub natynkowe w wyznaczonych miejscach.
• Poprowadź kable w peszelach lub listwach elektroinstalacyjnych.
• Podepnij przewód fazowy L do zacisku L pierwszego wyłącznika schodowego.
• Połącz zaciski A i B obu wyłączników dwoma oddzielnymi przewodami.
• Podepnij fazę wyjściową z ostatniego wyłącznika do zacisku L oprawy.
• Podłącz neutralny N i ochronny PE bezpośrednio do lampy.
• Włącz bezpiecznik i przetestuj działanie z obu punktów sterowania.
• Dokręć ramki wyłączników, zamontuj klawisze i przykręć pokrywę puszki.

Po włączeniu napięcia testujesz każdy wariant przełączenia. Lampa powinna reagować natychmiast na każdą zmianę położenia dowolnego z wyłączników. Jeśli świeci tylko w jednym ustawieniu, sprawdź, czy przewody A i B nie są zamienione albo czy w puszce nie ma luzu na zacisku. Gdy lampa w ogóle nie zapala się, problem leży najczęściej w fazie zasilającej albo w zerwaniu przewodu neutralnego.

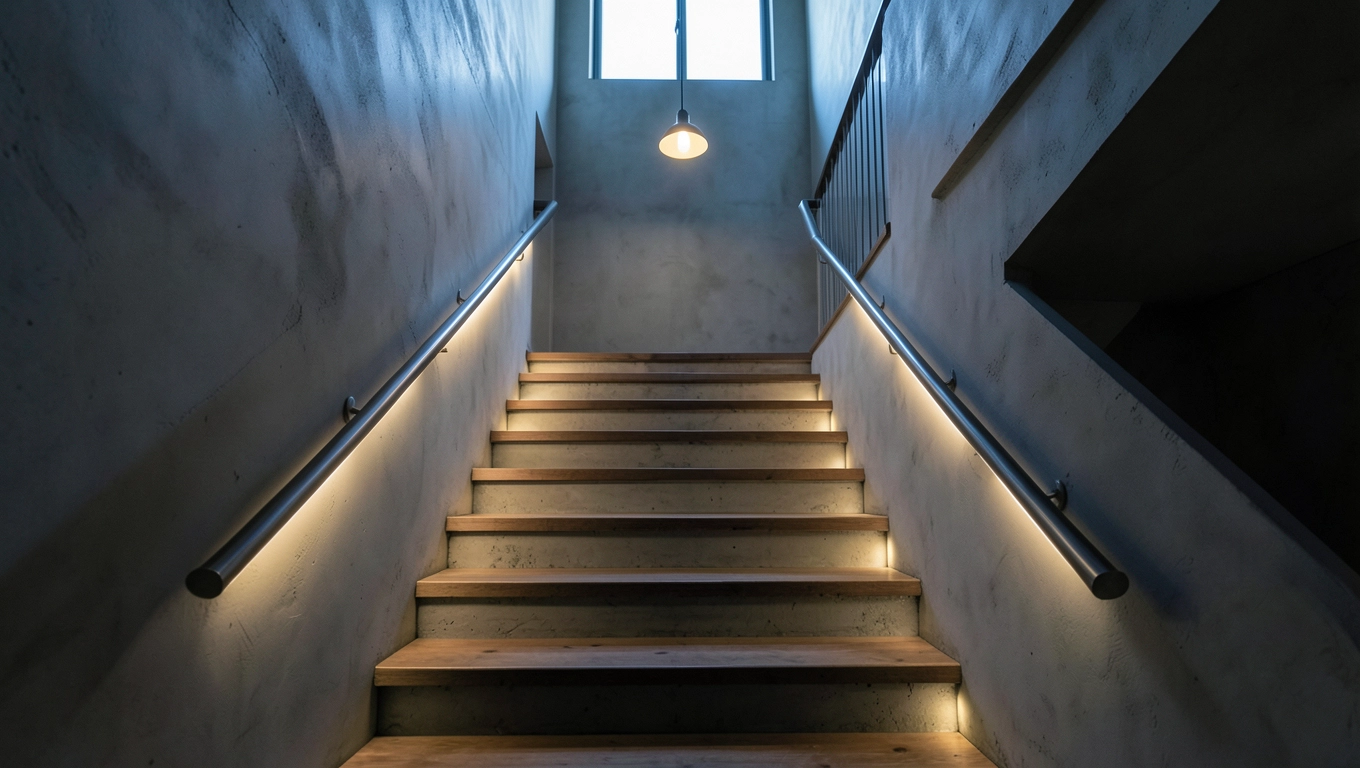

Zasady oświetlenia klatki schodowej

Klatka schodowa rządzi się osobnymi regułami, bo łączy w sobie bezpieczeństwo, komfort i oszczędność energii. Polska norma PN-EN 12464-1 oraz przepisy techniczno-budowlane dla budynków mieszkalnych definiują minimalne natężenie oświetlenia na poziomie 100 luksów na stopniach, przy równomierności nie gorszej niż 0,4. W praktyce oznacza to, że różnica między najjaśniejszym a najciemniejszym stopniem nie powinna przekraczać 2,5 raza, bo oko potrzebuje czasu na adaptację, a zbyt ostre kontrasty zwiększają ryzyko potknięcia.

Stopień ochrony IP zależy od lokalizacji oprawy. Wewnątrz suchej klatki wystarczy IP20, ale już przy wejściu do budynku, w nieogrzewanym przedsionku albo na zewnętrznych schodach prowadzących do domu potrzebujesz minimum IP44, czyli ochrony przed bryzgami wody z każdego kierunku oraz ciałami stałymi większymi niż 1 mm. Wysokość montażu wyłączników to kolejna kwestia, która wpływa na wygodę: optymalnie 110-120 cm od gotowej podłogi, czyli mniej więcej na wysokości barku dorosłego użytkownika, co pozwala sięgnąć dłonią bez schylania się i bez unoszenia ręki.

Temperatura barwowa źródła światła ma ogromne znaczenie dla odbioru przestrzeni. W klatce schodowej sprawdzają się barwy ciepłe 2700-3000 K, które tworzą przytulny klimat i nie oślepiają po wejściu z jasnego dziennego otoczenia. Zimne 4000-6500 K lepiej działają w nowoczesnych, minimalistycznych wnętrzach oraz w budynkach użyteczności publicznej, ale w domu jednorodzinnym bywają zbyt sterylne. Unikaj halogenów bez odbłyśników, bo punktowe olśnienie na poziomie oczu to klasyczna przyczyna gubienia równowagi na schodach.

Checklista przed montażem

• Sprawdź, czy masz uprawnienia do prac przy instalacji (eksploatacja lub montaż).
• Przygotuj próbnik dwubiegunowy, śrubokręt izolowany, złączki Wago.
• Zmierz odległości i oblicz długość kabla z zapasem 10%.
• Dobierz przekrój przewodu do obciążenia i zabezpieczenia.
• Zaplanuj lokalizację puszek z uwzględnieniem wysokości 110-120 cm.
• Określ, czy potrzebujesz IP44 (wilgoć) czy IP20 (sucha klatka).
• Sprawdź ciągłość przewodu ochronnego PE od rozdzielni do oprawy.
• Oznacz wyłączniki schodowe i krzyżowe, jeśli magazynujesz różne typy.
• Wyłącz napięcie i oznacz bezpiecznik przed rozpoczęciem pracy.
• Po montażu wykonaj pomiary impedancji pętli zwarcia oraz działania różnicówki.

Najczęstsze błędy przy podłączaniu wyłączników schodowych

Pierwszy błąd to pomylenie zacisków L z A albo B. Wielu początkujących podłącza przewód zasilający do jednego z wyjść schodowego, a wyjście fazowe do lampy bierze z wejścia drugiego wyłącznika. Efekt jest taki, że lampa zapala się w jednym położeniu dźwigni, a w drugim gaśnie, ale przy próbie przełączenia drugim wyłącznikiem światło w ogóle nie reaguje. Rozwiązanie jest proste: faza zasilająca musi trafiać do zacisku L, a faza wyjściowa do lampy z zacisku L ostatniego wyłącznika w łańcuchu.

Drugi błąd to brak przewodu ochronnego PE przy oprawie. W starych instalacjach dwuprzewodowych (faza plus zero) często zapomina się o dołożeniu trzeciej żyły do lampy, co skutkuje brakiem uziemienia i realnym zagrożeniem porażeniowym przy uszkodzeniu izolacji oprawy. Każda lampa metalowa, każdy kinkiet z bolcem uziemiającym oraz każda oprawa LED z driverem klasy I wymaga podłączenia PE. W przypadku braku ciągłości PE w całej instalacji konieczna jest modernizacja, a nie obejście problemu.

Trzeci błąd polega na montażu wyłącznika schodowego w łazience albo w strefie mokrej bez zachowania stopnia ochrony. Łazienka dzieli się na strefy 0, 1 i 2, a wyłącznik może stać co najmniej w strefie 3, czyli minimum 60 cm od wanny czy prysznica, w obudowie o klasie szczelności IP44. Pominięcie tego wymogu grozi porażeniem przy zachlapaniu wodą albo skroplinach z gorącej kąpieli.

Nie rób tego: nie podłączaj przewodu neutralnego do zacisków A lub B wyłącznika schodowego. To częsty błąd wynikający z niezrozumienia schematu. Skutkuje stałym napięciem na wyjściu i brakiem możliwości wyłączenia lampy, a w skrajnym przypadku przepaleniem uzwojenia transformatora w oprawie LED. Zawsze czytaj oznaczenia na obudowie, a jeśli są niewidoczne, zadzwoń do producenta przed podłączeniem.

Warianty instalacji: 2, 3+ punkty, czujnik, smart

Najprostszy wariant to dwa wyłączniki schodowe i jedna lampa, stosowany w typowej klatce schodowej domu jednorodzinnego. Schemat podłączenia wyłączników schodowych w tym układzie wymaga czterech żył między wyłącznikami (L, A, B, PE) oraz trzech żył od rozdzielni (L, N, PE). Montaż zajmuje doświadczonej osobie 30-60 minut, a całkowity koszt materiałów (dwa wyłączniki, kabel, złączki) rzadko przekracza 150 zł przy robociźnie elektryka 200-400 zł w zależności od regionu.

Trzy i więcej punktów sterowania wchodzą w grę przy schodach łączących trzy kondygnacje albo w długim korytarzu z wieloma wejściami. Jak podłączyć wyłącznik schodowy w wariancie 3+ punktów, najłatwiej zrozumieć przez analogię: łańcuch zawsze zaczyna się i kończy wyłącznikiem schodowym, a pomiędzy nimi wstawiasz tyle wyłączników krzyżowych, ile potrzebujesz dodatkowych miejsc sterowania. Matematycznie: dla n punktów sterowania potrzebujesz 2 wyłączników schodowych i (n-2) wyłączników krzyżowych. Cztery punkty = dwa schodowe i dwa krzyżowe, pięć punktów = dwa schodowe i trzy krzyżowe.

Wariant z czujnikiem ruchu łączy automatykę z klasycznym sterowaniem. Wyłącznik schodowy przy dolnym podeście uruchamia czujnik, który podtrzymuje światło przez ustawiony czas, a drugi wyłącznik pozwala wyłączyć lampę ręcznie. Taki układ sprawdza się nocą, gdy czujnik wykrywa ruch, ale w dzień wolisz klasyczny przełącznik. Konfiguracja wymaga dodatkowego przewodu sterującego między czujnikiem a przekaźnikiem przy lampie.

System smart łączy wszystkie powyższe warianty w jednym ekosystemie. Moduł WiFi lub Zigbee w puszce pod wyłącznikiem raportuje stan do aplikacji, harmonogram wyłącza światło o 23:00, czujnik otwarcia drzwi włącza lampę na 30 sekund po wejściu, a Ty możesz nadal używać fizycznego klawisza jako backup. Koszt pojedynczego modułu to 90-180 zł, ale oszczędność energii i wygoda zwracają się w ciągu dwóch-trzech lat przy LED-ach o mocy 12 W.

Kiedy NIE stosować wyłączników schodowych

Wyłącznik schodowy nie sprawdza się w pomieszczeniach z jednym wejściem, bo jego dodatkowy zacisk pozostaje niepodłączony, a Ty płacisz za funkcję, której nie wykorzystujesz. W małej sypialni, łazience bez okna czy garderobie lepszy będzie zwykły jednobiegunowy, tańszy i prostszy w montażu. Stosowanie schodowego w takiej sytuacji to strata pieniędzy i komplikacja schematu bez żadnego zysku funkcjonalnego.

Drugi przypadek to oświetlenie sterowane wyłącznie czujnikiem ruchu w długim korytarzu biurowym. Wyłącznik schodowy dodaje niepotrzebny punkt decyzyjny, a Ty chcesz, by lampa zapalała się automatycznie przy każdym wejściu. Wariant PIR z przekaźnikiem czasowym wykona tę pracę lepiej i taniej, bez konieczności kładzenia dodatkowych przewodów sterujących między punktami.

Trzeci scenariusz to instalacja w budynku zabytkowym, gdzie nie można kuć ścian, a puszki podtynkowe naruszyłyby historyczny tynk. W takim przypadku klasyczny schemat podłączenia wyłączników schodowych w wersji kablowej odpada, a pozostają rozwiązania natynkowe, bezprzewodowe albo prowadzone w listwach przypodłogowych, które da się usunąć bez śladu po renowacji.

Orientacyjny kosztorys montażu

Dla pary wyłączników schodowych wraz z kablem i złączkami materiał kosztuje 120-200 zł. Robocizna elektryka z uprawnieniami SEP wacha się od 200 do 500 zł w zależności od regionu i stopnia skomplikowania, a pomiar impedancji pętli zwarcia oraz test różnicówki to dodatkowe 80-150 zł. Łącznie prosta instalacja na dwóch poziomach to wydatek rzędu 400-850 zł, natomiast wariant z trzema punktami sterowania i czujnikiem ruchu podnosi koszt do 900-1500 zł.

W przypadku rozwiązań smart dochodzi koszt modułu komunikacyjnego (90-180 zł za punkt) oraz bramki Zigbee lub Matter, jeśli wybierzesz protokół mesh (200-400 zł). Sterowanie głosowe przez asystenta nie wymaga dodatkowych opłat po zakupie głośnika, ale pamiętaj, że pełna integracja z istniejącym ekosystemem smart home wymaga czasu na konfigurację automatyzacji, co dla mniej zaawansowanych użytkowników bywa barierą większą niż sam montaż elektryczny.

Co kupić, gdy wychodzisz ze sklepu

Na koniec konkretna lista zakupów, którą wydrukujesz i zabierzesz ze sobą. Dwie sztuki wyłączników schodowych w wybranej serii (koniecznie ten sam producent i seria, bo ramki bywają niekompatybilne między liniami). 15 metrów kabla YDYp 3x1,5 mm² od rozdzielni do pierwszego wyłącznika i dalej do lampy. 8 metrów kabla YDY 3x1,5 mm² między wyłącznikami, jeśli wariant z dwoma punktami. 10 sztuk złączek Wago 221-413 na trzy przewody. Próbnik dwubiegunowy, jeśli jeszcze nie masz. Kołki rozporowe i wkręty do puszek natynkowych albo zaprawa do podtynkowych.

Zawsze kupuj o jeden metr kabla więcej, niż wynika z pomiarów. W trakcie montażu zdarza się, że trasa okazuje się nieco dłuższa niż planowana, albo któryś przewód trzeba przyciąć od nowa po błędzie w podłączeniu. Lepiej mieć zapas niż jechać do sklepu po brakujący odcinek w środku roboty.

Schemat podłączenia wyłączników schodowych przestaje być zagadką, gdy zrozumiesz, że każdy z trzech zacisków pełni ściśle określoną rolę, a logika łańcucha schodowo-krzyżowego rządzi się prostą matematyką. Wystarczą trzy rzeczy: poprawnie dobrany kabel, bezpiecznik nadprądowy dopasowany do przekroju oraz ciągłość przewodu ochronnego PE. Cała reszta to kwestia staranności wykonania i podstawowej wiedzy o normie PN-HD 60364. Trzymaj się tych zasad, a lampa w klatce schodowej będzie działać niezawodnie przez kolejne trzydzieści lat.
