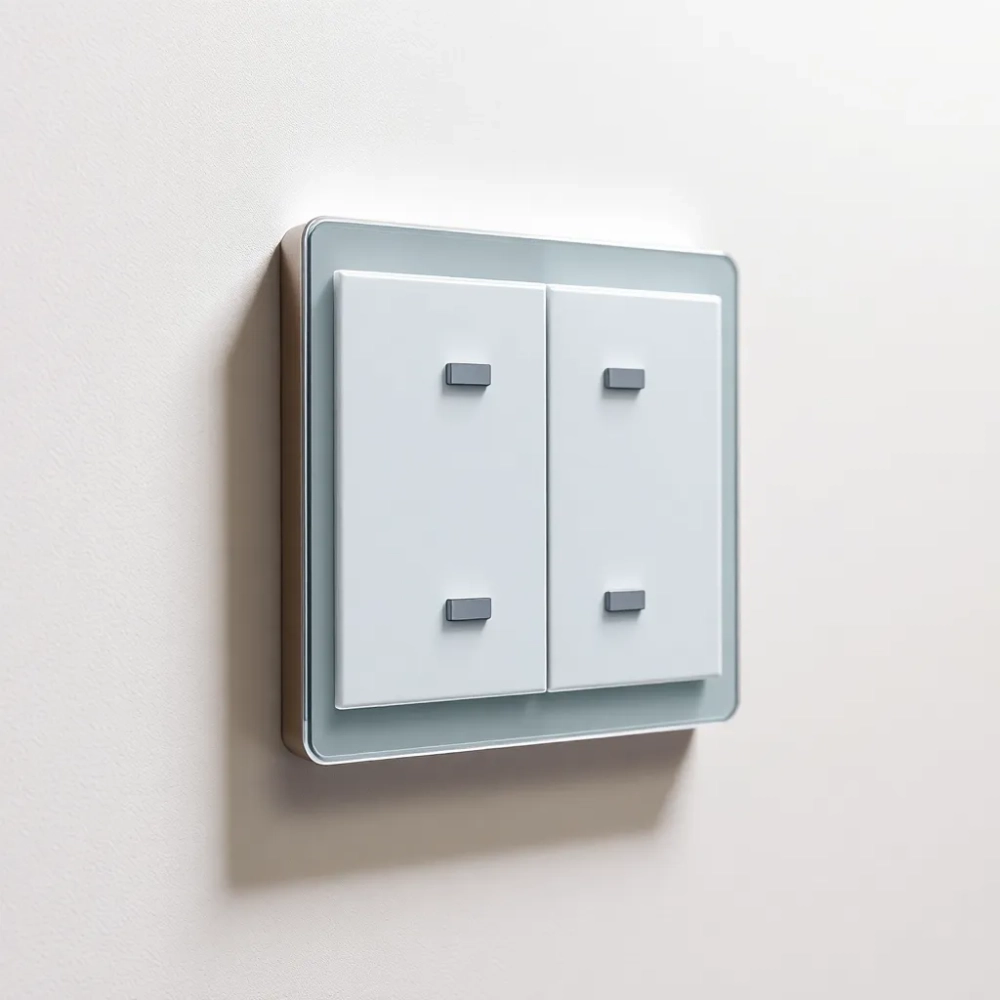

Podwójny włącznik dotykowy schodowy – steruj światłem z każdego miejsca

Wchodzisz wieczorem na piętro, szukasz w ciemności kontaktu przy schodach, po omacku trafiasz w ścianę. Druga osoba w tym samym czasie gasi światło na górze, bo już jest w sypialni. To nie jest scenariusz z horroru. To codzienność w domach, gdzie jedno światło obsługują włączniki rozmieszczone w trzech, czterech, a czasem pięciu punktach. Włącznik dotykowy schodowy podwójny rozwiązuje dokładnie ten problem, a przy okazji wygląda tak, jakby zaprojektował go ktoś, kto widział współczesne wnętrze na żywo, a nie w katalogu z 1998 roku.

• Włącznik schodowy podwójny vs krzyżowy różnice, które musisz znać
• Parametry techniczne, które faktycznie się liczą
• Jak podłączyć włącznik dotykowy schodowy podwójny krok po kroku
• Dobór włącznika dotykowego schodowego podwójnego do wnętrza
• Checklista przed zakupem i trzy gotowe scenariusze
• Konserwacja i najczęstsze błędy montażowe

Włącznik schodowy podwójny vs krzyżowy różnice, które musisz znać

Zanim dobierzesz konkretny model, warto zrozumieć sam mechanizm. Włącznik schodowy steruje jednym obwodem z dwóch miejsc. Działa w parze: dwa takie same elementy na początku i końcu trasy. Kiedy naciśniesz jeden, drugi natychmiast „wie", w jakim położeniu jest obwód. Działa to dzięki przewodom komunikacyjnym biegnącym między punktami, nazywanym potocznie „podróżnymi".

Włącznik krzyżowy wchodzi do gry przy trzech i więcej punktach sterowania. Jego zadanie polega na „przełączaniu" sygnału między dwoma sąsiednimi włącznikami schodowymi. Stoi zawsze pomiędzy nimi, jak przystanek przesiadkowy. Dla trzech miejsc sterowania potrzebujesz dwóch schodowych i jednego krzyżowego, dla czterech miejsc dwóch schodowych i dwóch krzyżowych.

Podwójny wariant łączy obie te funkcje w jednej obudowie. Dwa niezależne obwody, każdy z własnym sterowaniem schodowo-krzyżowym. W praktyce oznacza to jedną puszkę podtynkową zamiast dwóch obok siebie. Mniejszy bałagan w ścianie, krótszy czas montażu, estetyka bez kompromisów.

Konkretny przykład: korytarz o długości 10 metrów z trzema wejściami. Tradycyjne rozwiązanie wymaga sześciu puszek i sześciu mechanicznych klawiszy. W wariancie dotykowym potrzebujesz trzech modułów: jednego schodowego podwójnego na początku, jednego krzyżowego podwójnego pośrodku i jednego schodowego podwójnego na końcu. Front szklany w jednym kolorze spina całość wizualnie.

Parametry techniczne, które faktycznie się liczą

Sucha specyfikacja bez kontekstu niewiele mówi. Każdy parametr ma jednak swoje przełożenie na codzienne użytkowanie, dlatego warto go rozszyfrować.

Napięcie zasilania 110-250 V AC oznacza kompatybilność z polską siecią 230 V oraz odporność na skoki napięcia do 250 V, które w niektórych rejonach kraju wciąż się zdarzają. Prąd znamionowy 5 A przy mocy 1000 W pozwala obsłużyć żyrandol z dwunastoma żarówkami LED po 9 W, spory żyrandol kryształowy albo oprawy halogenowe w całym korytarzu. Żywotność 100 000 cykli to przy dziesięciu przełączeniach dziennie ponad 27 lat pracy.

Zakres temperatur pracy od -30 do +70°C wskazuje na zastosowanie podzespołów przemysłowych. W domu raczej nie wykorzystasz pełni tego zakresu, ale informuje o marginesie bezpieczeństwa. Certyfikaty CE i RoHS potwierdzają zgodność z normami europejskimi oraz brak substancji niebezpiecznych w lakierze i elektronice.

Montaż instalacji elektrycznej powierzaj wyłącznie osobie z uprawnieniami SEP. Dotyczy to również wymiany pojedynczego włącznika. Porażenie prądem 230 V bywa śmiertelne, a błędne podłączenie unieważnia gwarancję producenta.

Jak podłączyć włącznik dotykowy schodowy podwójny krok po kroku

Procedura różni się od montażu klasycznego włącznika bistabilnego tym, że moduły komunikują się bezprzewodowo przez wbudowany radiowy moduł parowania. Nie musisz ciągnąć przewodów podróżnych przez całą ścianę. Wystarczy doprowadzić fazę i neutralny do każdego punktu.

1. Wyłącz napięcie w rozdzielni i sprawdź próbnikiem brak fazy na przewodach.
2. Zdejmij szklany front delikatnie podważając płaskim śrubokrętem w bocznym rowku.
3. Podłącz przewody zgodnie ze schematem na tylnej ściance modułu: L (faza), N (neutralny), L1 i L2 (wyjścia do odbiorników).
4. Wciśnij i przytrzymaj przycisk parowania na module master przez 3 sekundy, aż dioda zacznie szybko pulsować.
5. Krótko naciśnij przycisk parowania na module slave w ciągu 30 sekund. Dioda na master zamiga trzykrotnie, potwierdzając parowanie.
6. Powtórz krok 5 dla każdego kolejnego modułu slave (maksymalnie 5 w jednym obwodzie).
7. Zasłoń puszkę, przykręć moduł, nałóż szklany panel i włącz napięcie.

Nigdy nie łącz modułu dotykowego z tradycyjnym włącznikiem mechanicznym w jednym obwodzie schodowym. Różnica w logice działania (touch vs. bistabilny) powoduje zakłócenia i może uszkodzić elektronikę po stronie dotykowej.

Schemat podłączenia zależy od liczby punktów sterowania. Wariant dwupunktowy to master na jednym końcu trasy i slave na drugim. Wariant trzypunktowy wymaga wpięcia modułu krzyżowego pomiędzy dwa schodowe. Wariant czteropunktowy i większy wykorzystuje łańcuch: schodowy, krzyżowy, krzyżowy, schodowy. Maksymalnie 5 modułów w jednym układzie, dystans do 30 metrów w otwartej przestrzeni.

Do instalacji potrzebujesz przewodu YDYp 3×1,5 mm² od rozdzielni do każdego punktu. Przy dwóch obwodach w jednej puszce warto poprowadzić YDYp 5×1,5 mm², co upraszcza późniejsze podłączenie. Głębokość puszki podtynkowej minimum 60 mm dla pojedynczego modułu, 80 mm dla podwójnego. Puszka karton-gips świetnie sprawdza się w ścianach g-k, natomiast w murze lepiej użyć puszki plastikowej z atestem.

Dobór włącznika dotykowego schodowego podwójnego do wnętrza

Kolor frontu wpływa na odbiór całego pomieszczenia bardziej, niż się wydaje. Szkło hartowane w czterech podstawowych wykończeniach pokrywa większość popularnych stylów wnętrzarskich.

Dotyk działa poprawnie nawet przy mokrych lub tłustych dłoniach. Czujnik pojemnościowy reaguje na zmianę pola elektrycznego, a nie na temperaturę czy przewodność skóry. Wystarczy przetrzeć front suchą ściereczką z mikrofibry raz na tydzień. Unikaj środków ściernych i rozpuszczalników, bo matowieją warstwę ochronną szkła.

Checklista przed zakupem i trzy gotowe scenariusze

Zanim klikniesz „dodaj do koszyka", odpowiedz sobie na pięć pytań. Ile niezależnych obwodów świetlnych chcesz sterować z tego samego miejsca? Ile punktów sterowania potrzebujesz w sumie? Jaki typ puszki masz aktualnie w ścianie? Czy planujesz integrację z systemem smart home? Wreszcie, jaki styl wnętrza ma spajać kolor frontu?

Scenariusz pierwszy dotyczy typowej klatki schodowej w domu dwukondygnacyjnym. Parter, półpiętro i piętro to trzy miejsca sterowania jednym żyrandolem na półpiętrze. Potrzebujesz dwóch modułów schodowych podwójnych (parter i piętro) i jednego krzyżowego podwójnego (półpiętro). Jeden moduł obsługuje światło na półpiętrze, drugi steruje oprawą na dolnym podeście, a krzyżowy łączy oba obwody.

Scenariusz drugi to sypialnia z garderobą. Główny żyrandol sterowany z trzech miejsc: przy drzwiach sypialni, przy wejściu do garderoby i przy łóżku (panel przy łóżku świeci delikatnie w nocy). Drugi obwód to oświetlenie garderoby, sterowane tylko z dwóch miejsc. Konfiguracja: jeden moduł schodowy podwójny przy drzwiach sypialni, jeden krzyżowy podwójny przy drzwiach garderoby, jeden moduł schodowy podwójny przy łóżku z funkcją świecznikową.

Scenariusz trzeci sprawdza się w długim korytarzu biurowym lub hotelowym. Pięć par drzwi po obu stronach wymaga sterowania światłem z każdego wejścia. Pięć modułów w łańcuchu: schodowy, krzyżowy, krzyżowy, krzyżowy, schodowy. Maksymalny zasięg protokołu parowania (30 m w otwartej przestrzeni) w praktyce oznacza około 20 m w ścianie z cegły i 15 m w żelbetonie. Przy dłuższych trasach konieczny jest wzmacniacz sygnału.

Planując instalację, pamiętaj o zapasie 20% na nieprzewidziane sytuacje: uszkodzenie modułu podczas transportu, konieczność dorzucenia dodatkowego punktu po przeprowadzce lub chęć przeniesienia sterowania w inne miejsce. Dodatkowy moduł trzymany w szufladzie to tańsze rozwiązanie niż szukanie identycznego egzemplarza za dwa lata, gdy konkretna seria zniknie z rynku.

Konserwacja i najczęstsze błędy montażowe

Szklany front czyść suchą ściereczką z mikrofibry co tydzień. Raz w miesiącu możesz użyć ściereczki lekko zwilżonej wodą destylowaną z kroplą płynu do mycia naczyń. Wytrzyj do sucha, bo krople wody zostawiają ślady wapienne. Nigdy nie stosuj środków na bazie amoniaku, acetonu ani mleczka ściernego.

Błąd pierwszy: łączenie modułu dotykowego z tradycyjnym włącznikiem schodowym. Logika dotyku polega na krótkim impulsie, mechanika utrzymuje stan. Mieszanie obu technologii w jednym obwodzie skutkuje migotaniem światła lub całkowitym brakiem reakcji. Błąd drugi: montaż w puszce o głębokości poniżej 50 mm. Moduł potrzebuje miejsca na odprowadzenie ciepła i swobodne ułożenie przewodów. Błąd trzeci: brak neutralnego przewodu w puszce. Moduł dotykowy wymaga zasilania ciągłego, a nie tylko fazy sterującej jak klasyczny bistabilny.

Dotykowe moduły podwójne schodowo-krzyżowe pasują do standardowej puszki podtynkowej fi 60 mm. W ścianach karton-gips sprawdza się puszka do płyt G-K fi 68 mm z wkrętami mocującymi. W ścianach murowanych lepsza jest puszka z tworzywa z atestem ogniowym. Wszystkie wymiary montażowe znajdziesz w instrukcji dołączonej do zestawu.

Nie instaluj włącznika dotykowego w pomieszczeniach z ryzykiem bezpośredniego kontaktu z wodą (strefa 0 i 1 łazienki, kabina prysznica, basen). Klasa szczelności IP44 wystarcza do kuchni i łazienki w strefie 2 i wyżej, ale nigdy bezpośrednio nad wanną czy brodzikiem.

Decyzja o wyborze konkretnego modelu sprowadza się do trzech kryteriów: liczby punktów sterowania, kompatybilności z istniejącą instalacją i spójności wizualnej z resztą osprzętu. Szklany panel dotykowy w odpowiednim kolorze potrafi zastąpić dwa, a nawet trzy klasyczne klawisze bez szkody dla czytelności obsługi. Jednocześnie zyskujesz cichsze działanie (brak klasycznego kliku), łatwiejsze czyszczenie i nowoczesny charakter wnętrza, który zwykle uzasadnia wyższą cenę w stosunku do plastikowego odpowiednika.

Normy i certyfikaty przywołane w artykule: dyrektywa niskonapięciowa LVD 2014/35/UE (oznaczenie CE), dyrektywa RoHS 2011/65/UE (ograniczenie substancji niebezpiecznych), norma PN-EN 60669-1 (łączniki do stałych instalacji elektrycznych domowych i podobnych). Szczegóły techniczne konkretnego modelu dostępne w dokumentacji producenta oraz na stronie producenta livolo.pl.
