Włącznik dotykowy schodowy krzyżowy – steruj światłem z każdego piętra

Masz dość tradycyjnych przełączników, które psują wygląd świeżo wykończonej klatki schodowej, a jednocześnie potrzebujesz sterować jedną lampą z trzech, czterech, a może nawet pięciu miejsc? Właśnie do takich realizacji projektuje się obwody schodowo-krzyżowe, a współczesne panele dotykowe potrafią połączyć tę funkcjonalność z designem, którego nie powstydziłoby się żadne wnętrze w stylu modern classic. Poniżej znajdziesz pełne objaśnienie, kiedy wybrać układ schodowy, kiedy krzyżowy, a kiedy warto postawić na rozwiązanie hybrydowe w szkle hartowanym, z konkretnym modelem jako punktem odniesienia.

• Jak działa układ schodowy i krzyżowy w praktyce
• Panel dotykowy LIVOLO VL-C701S szkło, LED i czułość mokrych dłoni
• Podłączenie krok po kroku i schemat dla 3 punktów
• Najczęstsze błędy montażowe i ograniczenia, o których nikt nie mówi
• Warianty kolorystyczne i dobór do wnętrza
• Specyfikacja techniczna w pigułce
• FAQ bez pytania w tytule odpowiedzi eksperta
• Dobierz resztę zestawu i zamów świadomie

Jak działa układ schodowy i krzyżowy w praktyce

Zwykły wyłącznik oświetleniowy to prosty obwód: jeden przewód fazowy wchodzi, drugi wychodzi do lampy, a pozycja dźwigni decyduje, czy prąd popłynie, czy nie. W układzie schodowym pojawiają się dwa takie elementy połączone specjalnymi przewodami (tzw. "podróżnymi"), dzięki czemu każde kliknięcie w dowolnym z nich zmienia stan żarówki na przeciwny. To rozwiązanie sprawdza się na klatkach schodowych, gdzie lampa powinna reagować zarówno z dołu, jak i z góry.

Problem zaczyna się, gdy pojawia się trzecie, czwarte czy piąte miejsce sterowania, bo klasyczny wyłącznik schodowy po prostu fizycznie nie obsłuży więcej niż dwóch punktów bez utraty logiki działania. Tutaj wkracza włącznik krzyżowy, który pełni rolę swego rodzaju "przełącznika ścieżek" między dwoma obwodami schodowymi: przekierowuje fazę na jedną z dwóch możliwych dróg, więc każde jego przełączenie odwraca aktualny stan oświetlenia.

Pełny układ schodowo-krzyżowy składa się zatem z dwóch wyłączników schodowych (na początku i końcu trasy) oraz dowolnej liczby wyłączników krzyżowych pomiędzy nimi. Matematycznie granicą jest pięć urządzeń w jednym obwodzie, choć przy dłuższych odcinkach (korytarze hotelowe, duże apartamenty) praktyka pokazuje, że opłaca się nie przekraczać czterech, bo przy większej liczbie rośnie ryzyko zakłóceń i spadków napięcia na przewodach podróżnych.

Dystans między skrajnymi punktami nie powinien przekraczać około 30 metrów przy zastosowaniu standardowego przewodu o przekroju 1,5 mm². Dłuższe trasy wymagają grubszych kabli (2,5 mm²) lub lokalnego zasilania pośredniego. To ograniczenie wynika z rezystancji miedzi: każdy metr przewodu to niewielki, lecz kumulujący się opór, który przy dużym obciążeniu potrafi zniweczyć stabilność działania.

Wybór między klasycznym włącznikiem mechanicznym a panelem dotykowym sprowadza się nie tylko do estetyki, lecz także do kompatybilności. Elektroniczne wkłady schodowe i krzyżowe komunikują się między sobą przez dedykowane magistrale, a mieszanie ich ze starszymi mechanikami tego samego producenta zwykle kończy się migotaniem żarówek lub całkowitym brakiem reakcji na dotyk.

Panel dotykowy LIVOLO VL-C701S szkło, LED i czułość mokrych dłoni

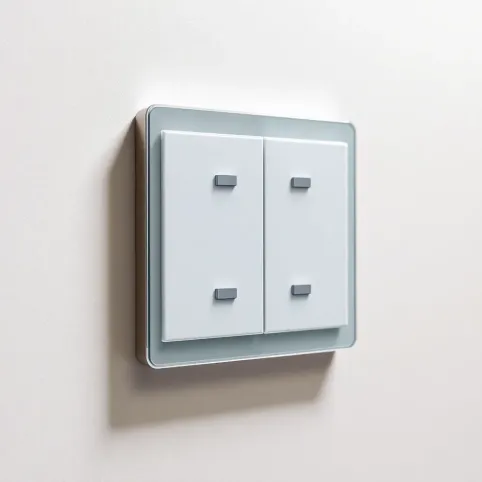

Model VL-C701S to szklany panel dotykowy osadzony w kwadratowej ramce o boku 80 mm, zaprojektowany do standardowej puszki EU (60 mm). Pod taflą hartowanego szkła kryje się pojemnościowy sensor reagujący na zmianę pola elektrostatycznego, dlatego nie trzeba naciskać z siłą, wystarczy lekkie muśnięcie opuszką palca. Wewnętrzny wkład pracuje w topologii schodowo-krzyżowej, więc jeden panel może pełnić rolę zarówno elementu skrajnego, jak i pośredniego.

Podświetlenie LED stanowi funkcję lokalizacyjną w nocy: delikatny niebieski pasek oznacza stan wyłączony, czerwony sygnalizuje załączone światło. Diody świecą zbyt słabo, by razić w ciemności, lecz na tyle intensywnie, by z daleka odczytać pozycję sensora. Dzięki temu poruszanie się po ciemnej klatce schodowej nie wymaga szukania wyłącznika dotykiem.

Czułość dotyku pozostaje wysoka nawet przy wilgotnych dłoniach, co jest zasługą algorytmu adaptacyjnego, który kalibruje próg detekcji względem pojemności tła. W praktyce oznacza to, że po wyjściu spod prysznica czy po deszczu panel reaguje tak samo niezawodnie jak przy suchych palcach, pod warunkiem, że na powierzchni szkła nie stoi warstwa wody (ta rozprasza pole i tymczasowo blokuje sensor).

Front szklany występuje w czterech wariantach kolorystycznych: białym, czarnym, złotym oraz szarym. Każdy z nich współgra z innym stylem wnętrza, co pozwala dobrać panel do ścian, listew przypodłogowych i koloru drzwi bez kompromisów wizualnych.

Wszystkie warianty obsługują obciążenie do 1000 W przy napięciu 110-250 V AC, a prąd minimalny wynosi poniżej 0,1 mA (co pozwala sterować nawet najmniejszymi żarówkami LED o mocy 3 W). Szeroki zakres temperatur pracy (od -30 do +70°C) sprawia, że panel radzi sobie zarówno w nieogrzewanej sieni, jak i na poddaszu latem.

Podłączenie krok po kroku i schemat dla 3 punktów

Montaż wymaga wyłączenia napięcia w rozdzielni oraz sprawdzenia braku fazy próbnikiem na każdym przewodzie. To nie formalność, bo w starszych instalacjach oznaczenia kolorystyczne bywają mylące, a przypadkowe dotknięcie przewodu pod napięciem kończy się porażeniem.

1. Zdejmij szybkę panelu, podważając ją płaskim śrubokrętem od dołu.
2. Zidentyfikuj zaciski: L (faza zasilająca), L1 oraz L2 (wyjścia do kolejnych włączników schodowych) i COM (wspólne wyjście do lampy).
3. Podłącz przewód fazowy do zacisku L pierwszego włącznika (master).
4. Połącz zaciski L1 oraz L2 pierwszego włącznika z odpowiednimi zaciskami L1 oraz L2 drugiego włącznika (schodowego), używając kabla w izolacji koloru żółtego i zielonego dla czytelności.
5. Wprowadź włącznik krzyżowy między nimi: jego dwa wejścia łączysz z wyjściami poprzedniego, a dwa wyjścia prowadzisz do kolejnego.
6. Przewód neutralny (N) lampy połącz bezpośrednio z rozdzielni (nie przez włącznik).
7. Zamontuj panel z powrotem na ramce i włącz napięcie.
8. Przetestuj każdy punkt dotyku sekwencyjnie: góra -> środek -> dół.

Mieszanie paneli dotykowych z klasycznymi włącznikami mechanicznymi w jednym obwodzie nie zadziała. Mechanik zwiera obwód na krótką chwilę, a sensor pojemnościowy oczekuje stabilnego sygnału na swoich zaciskach. W konsekwencji lampa będzie migotać albo w ogóle się nie załączy. Jeśli wymieniasz tylko część układu, musisz wymienić wszystkie elementy na kompatybilne wkłady tego samego producenta.

Schemat trzypunktowy wygląda następująco: rozdzielnia -> faza L do włącznika A (schodowy) -> przewody L1/L2 do włącznika B (krzyżowy w środku trasy) -> przewody L1/L2 do włącznika C (schodowy) -> COM z włącznika C do żarówki. Przewód neutralny biegnie równolegle, ale omija wszystkie włączniki i trafia wprost do oprawy.

Najczęstsze błędy montażowe i ograniczenia, o których nikt nie mówi

Najpoważniejszym grzechem jest podłączenie zbyt wielu punktów w jednym obwodzie. Producent dopuszcza do pięciu urządzeń, lecz powyżej czterech zaczynają się kłopoty z czasem propagacji sygnału, a użytkownik odnosi wrażenie opóźnienia. Zwykle winowajcą nie jest sam panel, tylko zbyt długie przewody podróżne oraz rezystancja styków w puszkach.

Drugą pułapką jest ignorowanie minimalnego obciążenia. Wkłady elektroniczne potrzebują przepływu prądu choćby symbolicznego, by poprawnie odczytać stan obwodu. Stare żarówki żarowe pobierały tyle mocy, że problem nie istniał, ale nowoczesne żarówki LED 3 W potrafią zostawić sensor "na sucho". Efekt: brak reakcji na dotyk, choć napięcie dochodzi. Rozwiązaniem jest dodanie rezystora obciążeniowego albo zastosowanie żarówek o mocy co najmniej 5 W.

Trzeci błąd to brak konsekwencji w kolorystyce przewodów podróżnych. Instalatorzy-amatorzy używają tych samych kolorów co dla fazy i neutralnego, co wprowadza chaos przy późniejszych naprawach. Warto od razu ustalić kontrastowe oznaczenia (np. żółty dla L1, zielony dla L2) i opisać je na schemacie elektrycznym pozostawionym w rozdzielni.

W lokalach, w których instalacja biegła w kanałach podtynkowych, przewody podróżne potrafią prowadzić napięcie przez wiele metrów, a obok nich biegną kable zasilające innych obwodów. Bez separacji (odległość minimum 10 cm albo ekranowanie) sensor pojemnościowy odbiera zakłócenia, co objawia się samoczynnym załączaniem lub brakiem reakcji na dotyk. Pomaga tu przesunięcie trasy kablowej lub zastosowanie przewodu ekranowanego.

Włącznik dotykowy na klatkę schodową sprawdza się rewelacyjnie, ale tylko wtedy, gdy klatka pozostaje sucha. Model VL-C701S ma klasę szczelności IP20, a więc nie toleruje bezpośredniego kontaktu z wodą. Jeśli myślisz o montażu w altance ogrodowej, na tarasie zadaszonym bez ścian bocznych albo w łazience, koniecznie zastosuj dodatkową ramkę ochronną albo wybierz wersję o wyższym IP. W przeciwnym razie wilgoć wniknie pod szkło i uszkodzi elektronikę w ciągu kilku miesięcy.

Przed pierwszym uruchomieniem wykonaj test sekwencyjny: góra -> dół -> środek -> znów dół. Dzięki temu szybko wychwycisz ewentualne pomyłki w podłączeniu L1 z L2, które objawiają się odwróconą logiką działania (zamiast zapalać światło, gasi je przy dotyku).

Warianty kolorystyczne i dobór do wnętrza

Biały panel wpisuje się w jasne wnętrza skandynawskie, w których ściany w odcieniach bieli, szarości i jasnego drewna wymagają dyskretnych akcentów. Biel szkła stapia się z tłem, więc włącznik pełni funkcję czysto użytkową, nie dekoracyjną. Dobrze komponuje się z białymi listwami przypodłogowymi oraz drzwiami w macie.

Czarny wariant to wybór do wnętrz industrialnych i loftowych, w których czerń pojawia się na ramach okiennych, lampach wiszących albo stalowych belkach. Panel staje się wtedy spójnym elementem kompozycji, a nie przypadkowym detalem. Warto pamiętać, że czarny szklany front jest bardziej podatny na odciski palców niż biały, dlatego przy intensywnym użytkowaniu przydaje się ściereczka z mikrofibry pod ręką.

Złoty panel to propozycja do wnętrz glamour i art deco, gdzie mosiądz, mosiężne detale i miękkie tkaniny dyktują ton. Ciepła barwa złota wprowadza luksusowy akcent nawet w niewielkim przedpokoju. W takim otoczeniu najlepiej sprawdzają się żarówki o ciepłej temperaturze barwowej (2700 K), które wzmacniają złotą poświatę panelu.

Szary wariant plasuje się między białym a czarnym, będąc uniwersalnym kompromisem. Pasuje do wnętrz japandi, betonu architektonicznego, chłodnego skandynawskiego minimalizmu oraz modernistycznych apartamentów w stonowanych barwach. To bezpieczny wybór, gdy kolor ścian jeszcze nie jest przesądzony lub planujemy w przyszłości odświeżenie aranżacji.

Specyfikacja techniczna w pigułce

Trwałość 100 000 cykli oznacza, że przy przeciętnym użytkowaniu 20 przełączeń dziennie panel przepracuje ponad 13 lat bez widocznej degradacji sensora. W praktyce diody LED oraz kondensatory wewnętrzne zużywają się szybciej niż sam sensor dotykowy, ale ich wymiana nie jest konieczna, bo podświetlenie odgrywa rolę pomocniczą.

FAQ bez pytania w tytule odpowiedzi eksperta

Ile sztuk potrzebuję do konkretnego pomieszczenia? Policz, ile miejsc ma reagować na dotyk i zapalać tę samą lampę: dwa końce korytarza to dwa włączniki schodowe, trzeci punkt w środku trasy wymaga już włącznika krzyżowego, czwarty i piąty to kolejne krzyżowe. Każdy punkt obsługiwany dotykiem potrzebuje własnego panelu VL-C701S.

Czy panel współpracuje z żarówkami LED? Tak, pod warunkiem zachowania mocy minimalnej 3 W na oprawę lub zastosowania ściemniacza obciążenia rezystancyjnego. Nowoczesne żarówki LED renomowanych producentów bez problemu działają z tym wkładem, ale tanie modele o mocy 1-2 W mogą migotać.

Jak podłączyć włącznik krzyżowy Livolo do już istniejącej instalacji? Konieczne jest doprowadzenie dwóch przewodów podróżnych między każdym punktem. W starszych budynkach, gdzie biegnie tylko jeden kabel, konieczne bywa kucie ścian lub prowadzenie instalacji w korytkach natynkowych, co podnosi koszt remontu.

Livolo schodowy a tradycyjny krzyżowy mechaniczny co wybrać przy remoncie generalnym? Jeśli planujesz kucie ścian i wymianę tynków, montaż elektronicznego panelu jest naturalnym krokiem, bo koszt dodatkowych przewodów zostaje wchłonięty przez resztę prac. Przy remoncie kosmetycznym lepiej pozostać przy klasyce, chyba że zdecydujecie się na kucie punktowe pod nowe puszki.

Włącznik dotykowy biały szklany 1000 W czy utrzyma listwy LED? Jak najbardziej, o ile ich łączna moc nie przekroczy 1000 W. Dla typowej listwy LED o poborze 14 W na metr można sterować odcinkami do 70 m bez ryzyka przeciążenia.

Dobierz resztę zestawu i zamów świadomie

Sam panel to dopiero połowa układu, bo potrzebujecie kompletu wkładów schodowych i krzyżowych pracujących w tej samej magistrali. Warto od razu zamówić ramki w wybranym kolorze dla każdego punktu oraz, w przypadku sterowania bezprzewodowego przez smartfon, dodatkowy moduł WiFi kompatybilny z tym samym protokołem. Przy większych realizacjach (apartamenty, biura) opłaca się zamawiać zestawy 2-, 3- lub 4-punktowe, bo kosztują proporcjonalnie mniej niż pojedyncze sztuki kupowane osobno.

Przed złożeniem zamówienia sprawdźcie, czy w Waszej instalacji biegną przewody podróżne w dobrym stanie, czy puszki są pogłębione (minimum 60 mm), oraz czy rozdzielnia pozwala na wydzielenie osobnego obwodu dla oświetlenia schodowego. Te trzy elementy decydują o tym, czy montaż zajmie pół godziny, czy pół dnia, a w skrajnych przypadkach wymaga dodatkowego elektryka.

Zamów VL-C701S w wybranym kolorze, dobierz pasujące wkłady schodowe i krzyżowe oraz ramki natynkowe albo podtynkowe w tym samym odcieniu. Kompletny zestaw w jednym zamówieniu to pewność spójnej partii produkcyjnej i brak różnic w odcieniu szkła, które potrafią irytować w już zamontowanej instalacji.
