Włącznik Dotykowy Schodowy Pojedynczy – Komfort i Styl

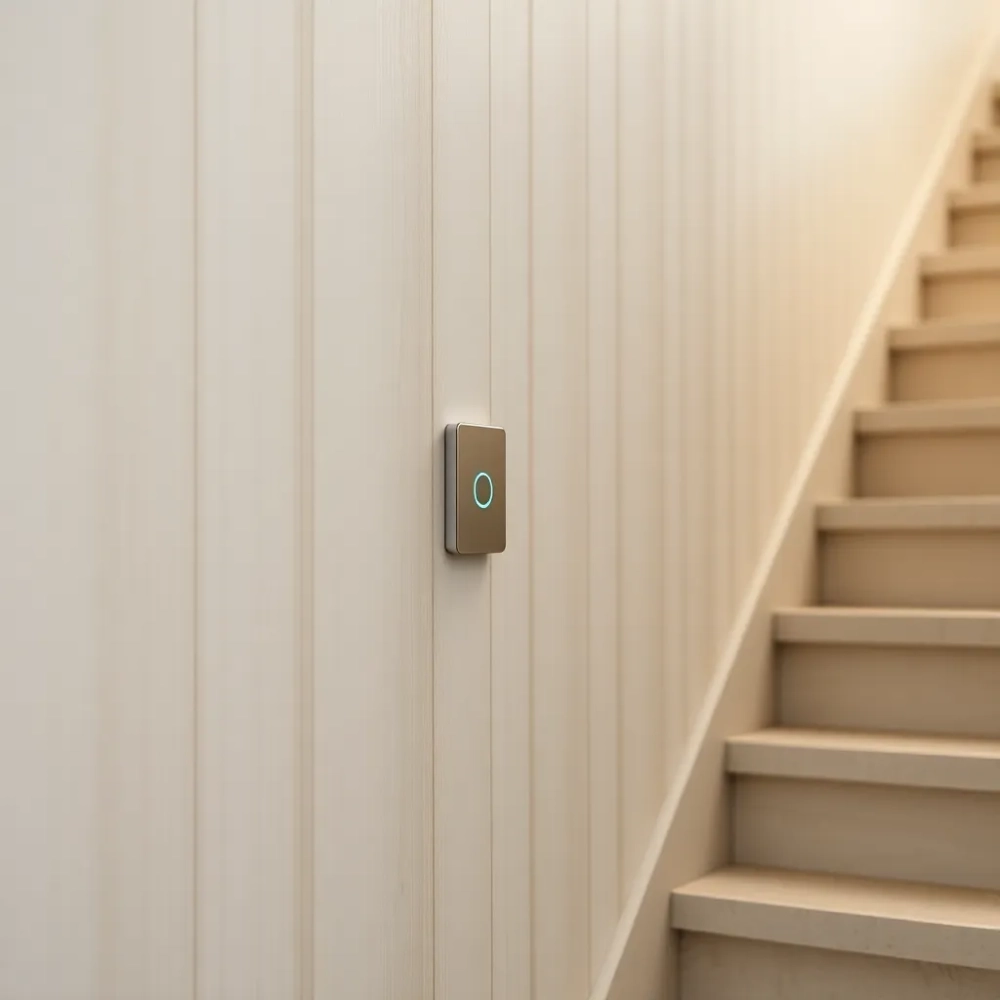

Włącznik dotykowy schodowy pojedynczy
Czym różni się od zwykłego i dlaczego warto go mieć
Pierwszy krok po zmroku, dłoń maca chłodny tynk i szuka punktu, w którym zwykle zapala się światło. Brak charakterystycznego kliku. Dotyk. Przyciemniane szkło rozświetla delikatny pierścień LED i dopiero wtedy korytarz wraca do życia. Włącznik dotykowy schodowy pojedynczy rozwiązuje dokładnie ten problem, łącząc funkcję sterowania jednym źródłem światła z dwóch miejsc z estetyką, która pasuje do wnętrz projektowanych w 2025 roku.
- Włącznik dotykowy schodowy pojedynczy
- Włącznik schodowy, krzyżowy czy podwójny? Precyzyjne porównanie mechanizmów
- Parametry techniczne, które realnie wpływają na codzienny komfort
- Schemat podłączenia włącznika schodowego krok po kroku
- Adapter LED i najczęstsze błędy montażowe
- Montaż w pięciu krokach z checklistą dla zapominalskich
- Gdzie sprawdza się najlepiej i kiedy lepiej wybrać rozwiązanie bezprzewodowe
- Normy, certyfikaty i bezpieczeństwo użytkowania
- Dla kogo szklany włącznik dotykowy schodowy
- Kiedy lepiej zrezygnować z wersji dotykowej
Włącznik schodowy, krzyżowy czy podwójny? Precyzyjne porównanie mechanizmów
Decyzja o wyborze konkretnego modelu zaczyna się od zrozumienia, jak prąd płynie w obwodzie wielopunktowym. W układzie schodowym dwa łączniki współpracują ze sobą, przełączając biegun fazowy, dzięki czemu światło można zapalić na dole, a zgasić na górze. Mechanizm krzyżowy działa identycznie, lecz pomiędzy dwoma schodowymi pojawia się dodatkowy element, pozwalający sterować tym samym światłem z trzeciego, czwartego czy piątego miejsca.
Kiedy wystarczy schodowy, a kiedy trzeba krzyżowego
Dwa punkty obsłużą typową klatkę schodową w domu jednorodzinnym lub korytarz prowadzący z sypialni do garderoby. Gdy w grę wchodzi długi ciąg komunikacyjny z trzema wejściami, konieczny okazuje się włącznik dotykowy schodowo-krzyżowy. Każdy dodatkowy punkt sterowania wymaga wpięcia kolejnego modułu krzyżowego pomiędzy istniejące schodowe, bez zmiany samych skrajnych łączników.
| Typ mechanizmu | Liczba punktów sterowania | Typowe zastosowanie | Liczba przewodów sterujących |
|---|---|---|---|
| Schodowy (podstawowy) | 2 | Klatka schodowa, korytarz, sypialnia z garderobą | 2 |
| Krzyżowy (dodatkowy) | 3 i więcej | Długi korytarz z kilkoma drzwiami, antresola | 4 |
| Podwójny (świecznikowy) | 2 grupy światła w jednym punkcie | Kuchnia z oświetleniem głównym i nad blatem | 2 × L1 |
Wybór wersji podwójnej oznacza de facto dwa niezależne klawisze w jednej ramce, a nie obsługę jednego światła z wielu miejsc. Właśnie to rozróżnienie sprawia, że warto poświęcić chwilę na analizę planu piętra przed zakupem, bo pomyłka w tym miejscu generuje dodatkową pracę przy okablowaniu.
Parametry techniczne, które realnie wpływają na codzienny komfort
Specyfikacja włącznika dotykowego to nie abstrakcyjne liczby, lecz konkretne ograniczenia, które uderzą przy pierwszym podłączeniu. Szklany panel o grubości 4 mm kryje bowiem elektronikę czułą na minimalne obciążenie i wymagającą stabilnego napięcia zasilania.
Tabela z praktycznym komentarzem
| Parametr | Wartość | Znaczenie w codziennym użytkowaniu |
|---|---|---|
| Napięcie zasilania | 230 V AC, 50 Hz | Standard europejski, bez potrzeby stosowania dodatkowych zasilaczy |
| Minimalne obciążenie | 3 W | Poniżej tej wartości LED mogą migotać przy wyłączonym stanie |
| Maksymalne obciążenie | 300 W (rezystancyjne), 100 W (LED) | Bezpieczny zapas dla typowych żarówek i taśm LED |
| Klasa szczelności | IP45 | Ochrona przed bryzgami wody z dowolnego kierunku |
| Średnica puszki | fi 60 mm | Standard europejski, pasuje do większości instalacji podtynkowych |
| Wymiary panelu | 86 × 86 × 9 mm | Standardowa ramka, kompatybilna z systemami wielokrotnymi |
| Trwałość | 100 000 cykli | Przy 20 włączeniach dziennie to ponad 13 lat pracy |
| Temperatura pracy | od -10°C do +50°C | Sprawdza się w nieogrzewanych garażach i na klatkach zewnętrznych |
UWAGA: włącznik wymaga minimalnego obciążenia 3 W. Żarówki dekoracyjne typu filament LED poniżej 2 W mogą migotać mimo wyłączonego światła. Rozwiązaniem jest dołączony do zestawu adapter LED, który symuluje rezystancyjne obciążenie na obwodzie.
Norma IP45 oznacza ochronę przed strumieniem wody do 12,5 l/min z dowolnej strony, co pozwala montować panel w łazience powyżej wanny czy przy zlewie kuchennym. Nie jest to jednak klasa IP67, więc zanurzenie w wodzie, na przykład przy zalaniu podłogi, wyłącza mechanizm z użytku.
Schemat podłączenia włącznika schodowego krok po kroku
Montaż wymaga precyzji, bo różnica między prawidłowym a błędnym podłączeniem objawia się dopiero po zamknięciu puszki i włączeniu bezpiecznika. Wtedy zwykle okazuje się, że światło zapala się w obu punktach jednocześnie albo wcale, a poszukiwanie przyczyny w tynku jest frustrujące.
Lista narzędzi i przygotowanie
- Śrubokręt płaski 3 mm i krzyżak PH2
- Próbnik napięcia z diodą (bezkontaktowy lub klasyczny)
- Miernik uniwersalny do identyfikacji przewodów
- Szczypce do ściągania izolacji
- Taśma izolacyjna lub złączki WAGO 221
Przed rozpoczęciem pracy koniecznie wyłącz bezpiecznik danego obwodu w rozdzielni i sprawdź próbnikiem brak napięcia na przewodach. Faza (L) to przewód brązowy lub czarny, neutralny (N) niebieski, a ochronny (PE) żółto-zielony. Pomylenie fazy z neutralnym w układzie schodowym nie spowoduje zwarcia, lecz spowoduje, że podświetlenie LED będzie świecić słabiej lub wcale.
Kolejność podłączenia
Zacisk L na włączniku łączysz z fazą zasilającą, zacisk N z przewodem neutralnym, a dwa zaciski oznaczone strzałkami lub numerami 1 i 2 z przewodami sterującymi biegnącymi do drugiego punktu. W drugim włączniku schodowym powtarzasz ten sam schemat, pamiętając, że przewody sterujące muszą się spotkać w obu urządzeniach.
| Zacisk włącznika | Przewód | Funkcja |
|---|---|---|
| L | Brązowy (faza) | Zasilanie 230 V |
| N | Niebieski (neutralny) | Zasilanie elektroniki i podświetlenia |
| 1 | Szary lub czarny | Pierwszy przewód sterujący do drugiego punktu |
| 2 | Szary lub czarny | Drugi przewód sterujący do drugiego punktu |
Po podłączeniu wsuwasz mechanizm w puszkę fi 60 mm, rozkładasz równomiernie przewody, by żaden nie dotykał zacisków z tyłu panelu, i przykręcasz ramkę. Szklany front zatrzaskujesz lub przykręcasz delikatnie, uważając, by nie użyć siły powyżej 0,5 Nm, bo szkło hartowane, choć twarde, jest kruche na punktowe naciski.
Adapter LED i najczęstsze błędy montażowe
Migotanie diod przy wyłączonym świetle to jeden z najczęstszych problemów raportowanych po montażu elektronicznych łączników. Przyczyną jest pojemnościowy prąd upływu, który płynie przez obwód nawet po rozwarciu styków. Żarówka LED o mocy 1-2 W nie ma wystarczającej rezystancji, by ten prąd rozproszyć, więc dioda wewnątrz żarówki pulsuje z częstotliwością sieci.
Porada: adapter LED w zestawie to niewielki moduł rezystancyjny, który montujesz równolegle do żarówki w puszce sufitowej lub przy oprawce. Symuluje obciążenie 5-10 W, co całkowicie eliminuje migotanie bez wpływu na jasność świecenia.
Lista błędów, które powtarzają się najczęściej
- Zamiana przewodów sterujących w jednym z punktów, co objawia się brakiem reakcji na dotyk
- Podłączenie fazy do zacisku N, przez co podświetlenie LED nie działa poprawnie
- Użycie puszki o średnicy mniejszej niż fi 60 mm, mechanizm wówczas nie mieści się w ścianie
- Montaż bez wyłączenia bezpiecznika, ryzyko porażenia przy dotykaniu zacisków
- Brak adaptera LED przy żarówkach dekoracyjnych poniżej 3 W
Po każdym montażu warto wykonać test trzech cykli: włącz w punkcie A, wyłącz w punkcie B, włącz ponownie w A. Jeśli światło reaguje zgodnie z oczekiwaniem, obwód jest prawidłowy. Gdy w dowolnym momencie reakcja jest odwrócona lub brak, przyczyną jest najczęściej pomylenie przewodów 1 i 2 w jednym z łączników.
Montaż w pięciu krokach z checklistą dla zapominalskich
Krótka checklista przed rozpoczęciem pracy eliminuje 90% stresu towarzyszącego pierwszemu montażowi elektronicznego osprzętu. Zapisz ją na kartce i połóż obok puszki, bo w ferworze wiercenia łatwo zapomnieć o pozornie oczywistych rzeczach.
| Krok | Czynność | Czas |
|---|---|---|
| 1 | Wyłączenie bezpiecznika i weryfikacja braku napięcia próbnikiem | 2 min |
| 2 | Identyfikacja przewodów miernikiem i oznaczenie kolorową taśmą | 5 min |
| 3 | Podłączenie zacisków L, N, 1, 2 zgodnie ze schematem | 8 min |
| 4 | Wsunięcie mechanizmu w puszkę fi 60 i przykręcenie ramki | 4 min |
| 5 | Test trzech cykli włącz-wyłącz w obu punktach | 3 min |
Szklany panel czyścisz wyłącznie ściereczką z mikrofibry, bez środków zawierających amoniak, który matowi powłokę oleofobową. Ślady palców znikają po przetarciu suchą ściereczką, a uporczywe zabrudzenia zdejmuje lekko wilgotna ściereczka z odrobiną izopropanolu.
Gdzie sprawdza się najlepiej i kiedy lepiej wybrać rozwiązanie bezprzewodowe
Szklany włącznik dotykowy o klasie szczelności IP45 i podświetleniu LED lokalizacyjnym to naturalny wybór do wnętrz, w których estetyka idzie w parze z funkcjonalnością. Szczególnie dobrze odnajduje się w kuchniach z wyspą, gdzie włącznik przy wejściu steruje jednocześnie oświetleniem głównym i nad blatem roboczym, oraz w łazienkach, gdzie bryzgi wody nie stanowią zagrożenia dla elektroniki.
Pomieszczenia, w których ten typ łącznika błyszczy
Kuchnia zyskuje dzięki panelowi odpornemu na tłuszcz i łatwemu do wycierania, a podświetlenie LED ułatwia lokalizację w nocy, gdy wchodzisz po szklankę wody. Łazienka z lustrem sięgającym sufitu potrzebuje włącznika odpornego na wilgoć, a sypialnia z osobnym obwodem przy wezgłowiu łóżka zyskuje komfort sterowania bez wstawania, gdy drugi punkt umieścisz przy drzwiach.
W długich korytarzach biurowych i na klatkach schodowych w budynkach wielorodzinnych, gdzie ściany są betonowe i kucie kolejnych bruzd to kosztowna operacja, sensowną alternatywą stanowią systemy bezprzewodowe. Działają na baterie 12 V, komunikują się radiowo i eliminują konieczność prowadzenia przewodów sterujących. Ceną za wygodę jest konieczność wymiany baterii co 2-3 lata oraz brak podświetlenia sieciowego.
Normy, certyfikaty i bezpieczeństwo użytkowania
Każdy włącznik dopuszczony do obrotu w Unii Europejskiej powinien posiadać deklarację zgodności CE oraz spełniać dyrektywę RoHS ograniczającą stosowanie substancji niebezpiecznych, w tym ołowiu i rtęci. Klasa szczelności IP45 jest weryfikowana zgodnie z normą PN-EN 60529, a sama konstrukcja gniazda i zacisków musi odpowiadać PN-EN 60669-1 dotyczącej łączników do instalacji stałych.
Szkło hartowane używane w panelu frontowym podlega normie PN-EN 12150, która określa wymagania dotyczące wytrzymałości na uderzenia i bezpiecznego pękania (odłamki o nieostrych krawędziach). Dzięki temu nawet stłuczenie panelu nie tworzy ryzyka poważnego zranienia, co ma znaczenie w domach z dziećmi.
Porada praktyka: podczas jednego z montaży w łazience z wentylacją mechaniczną klient pytał, czy para wodna nie uszkodzi elektroniki. Pięć lat później panel nadal działał bez zarzutu, co potwierdza, że IP45 wystarcza w typowych warunkach domowych. W saunie lub bezpośrednio pod prysznicem potrzebny byłby model o klasie minimum IP65.
Dla kogo szklany włącznik dotykowy schodowy
Najlepiej sprawdza się u osób remontujących instalację w mieszkaniu lub domu i wymieniających osprzęt na bardziej spójny wizualnie z resztą wyposażenia. Panel szklany w kolorze czarnym, białym lub złotym pozwala dopasować włącznik do armatury, kranów i uchwytów meblowych bez kompromisów stylistycznych.
Drugą grupę stanowią inwestorzy wykańczający nowe mieszkania w stylu modern, loft lub glam, gdzie każdy detal jest przemyślany, a zwykły plastikowy klawisz zaburzyłby spójność aranżacji. Szklany włącznik światła LED z podświetleniem lokalizacyjnym pełni tu podwójną funkcję: praktyczną i dekoracyjną.
Trzecią grupą są właściciele inteligentnych domów, którzy modernizują istniejącą instalację o elementy smart bez kucia ścian i wymiany okablowania. Włącznik dotykowy wpinany w standardową puszkę fi 60 mm zachowuje kompatybilność z większością systemów automatyki domowej i może służyć jako fizyczny przycisk sterujący obwodem, który jednocześnie kontrolujesz aplikacją.
Kiedy lepiej zrezygnować z wersji dotykowej
W warsztatach i garażach, gdzie dłonie bywają brudne od smaru lub mokre od wody, dotykowy panel wymaga każdorazowego czyszczenia i nie zawsze reaguje poprawnie. W takich przestrzeniach lepiej sprawdza się klasyczny klawisz mechaniczny o klasie IP55, który można obsługiwać w rękawicach roboczych.
Również w pokojach dziecięcych do trzeciego roku życia błyszczący szklany panel może kusić do zabawy i uderzania twardymi przedmiotami. Choć szkło hartowane jest bezpieczne, warto rozważyć montaż na wysokości powyżej 120 cm lub wybór wersji z ramką ochronną, aż dziecko opanuje zasady ostrożnego obchodzenia się z domowym osprzętem.
Wybierając włącznik dotykowy schodowy pojedynczy, zyskujesz estetyczny panel z hartowanego szkła, trwałość przekraczającą dekadę codziennego użytkowania i cichą pracę bez iskrzenia mechanicznego. Pamiętaj o trzech rzeczach: minimalnym obciążeniu 3 W wymagającym adaptera LED przy słabych żarówkach, puszce fi 60 mm jako warunku montażu oraz klasie IP45 pozwalającej na bezpieczne użycie w łazience i kuchni.
Jeśli planujesz sterowanie jednym światłem z więcej niż dwóch punktów, dobierz wariant schodowo-krzyżowy z modułem krzyżowym. Dla pojedynczego punktu z dwiema grupami oświetlenia lepszy będzie model podwójny w jednej ramce. Sprawdź dostępność serii w wybranym kolorze i dodaj do koszyka, jeśli planowany układ instalacji odpowiada parametrom technicznym opisanym powyżej.
Źródła danych i norm: PN-EN 60529 (stopnie ochrony IP), PN-EN 60669-1 (łączniki do instalacji stałych), PN-EN 12150 (szkło hartowane bezpieczne), dyrektywa RoHS 2011/65/UE, dyrektywa niskonapięciowa LVD 2014/35/UE. Informacje o certyfikatach CE dostępne w dokumentacji producenta na stronie produktu.
