Ile żył potrzebuje włącznik schodowy? Podłączenie bez błędów

Do włącznika schodowego dochodzą trzy żyły (faza zasilająca plus dwa przewody sterujące łączące go z drugim łącznikiem), a w wariancie z przewodem ochronnym w ścianie pojawia się czwarta. Pytanie „wyłącznik schodowy ile żył" kryje jednak znacznie więcej niż suchą liczbę, bo ten niepozorny mechanizm decyduje o wygodzie, bezpieczeństwie i kosztach instalacji na lata. Błąd na etapie planowania potrafi zemścić się brutalnie: kucie świeżo otynkowanych ścian i wymiana kilkudziesięciu metrów przewodu to wydatek rzędu 8-15 tys. zł, nie wspominając o nerwach. Warto więc rozłożyć temat na czynniki pierwsze, zanim pojawi się pierwsza puszka podtynkowa.

• Zasady projektowania oświetlenia schodowego
• Włącznik dwukierunkowy a zwykły wyłącznik różnice, które kosztują
• Schemat standardowego włącznika
• Schemat włącznika schodowego krok po kroku
• Ile żył przy konkretnej liczbie punktów
• Podłączenie włącznika schodowego krok po kroku
• Dobór przekroju przewodu do obciążenia
• Włącznik schodowy z trzema punktami ile przewodów
• Najczęstsze błędy przy podłączaniu włącznika schodowego
• Kiedy jeden łącznik wystarczy alternatywy
• Co jeszcze podłączyć do instalacji schodowej
• Checklist przed rozpoczęciem pracy
• Koszt robocizny i realne widełki cenowe
• Najczęściej zadawane pytania

Zasady projektowania oświetlenia schodowego

Schody to nie miejsce na eksperymenty świetlne. Norma PN-EN 12464-1 mówi wprost: minimalne natężenie oświetlenia na stopniach to 100 lx, a wskaźnik olśnienia UGR nie może przekraczać 19. Te dwie wartości wynikają z fizjologii oka, który przy gwałtownej zmianie jasności potrzebuje kilku sekund na adaptację. Na ciemnym podeście wystarczy jedno potknięcie, żeby skończyć z urazem.

Oprawy w klatce schodowej montuje się zwykle na wysokości 2,1 m lub wyżej nad powierzchnią stopni. Niższe zawieszenie zwiększa ryzyko mechanicznego uszkodzenia, ale przede wszystkim ogranicza olśnienie wchodzących osób. Przy schodach zabiegowych, gdzie użytkownik wchodzi bokiem, wymaga się często oświetlenia bocznego (kinkietów) ograniczającego kontrast cienia na krawędziach stopni.

Rozmieszczenie samych łączników też nie jest przypadkowe. W domach jednorodzinnych montuje się je zwykle na półpiętrze i przy drzwiach wejściowych, czyli tam, gdzie naturalnie zatrzymuje się dłoń. W budynkach wielorodzinnych obowiązują osobne regulacje ppoż., ale zasada „włącznik widoczny bez szukania" pozostaje uniwersalna.

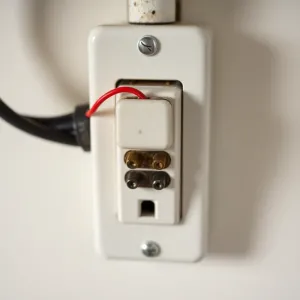

Włącznik dwukierunkowy a zwykły wyłącznik różnice, które kosztują

Zwykły łącznik oświetleniowy ma dwa zaciski i zwiera fazę do odbiornika w jednym położeniu. Włącznik schodowy (nazywany też dwukierunkowym, ang. two-way switch) posiada ich trzy: jeden wspólny (L) i dwa wyjściowe (1 oraz 2). Dzięki temu potrafi „przerzucić" fazę pomiędzy dwoma przewodami sterującymi, co właśnie umożliwia gaszenie i zapalanie tej samej lampy z dwóch niezależnych miejsc.

Mechanizm wewnątrz obudowy to nic innego jak przełącznik bistabilny. Po naciśnięciu klawisza styk nie zostaje w położeniu „wciśnięty" (jak w przycisku dzwonkowym), lecz zatrzaskuje się w drugiej pozycji aż do kolejnego kliknięcia. Dlatego z jednej strony klatki widać klawisz uniesiony, z drugiej wciśnięty, a lampa świeci w obu przypadkach, bo obwód zamyka się przez odpowiednią parę przewodów.

Schemat standardowego włącznika

W najprostszej instalacji oświetleniowej pracują trzy żyły: L (faza, brązowa lub czarna), N (neutralny, niebieski) i PE (ochronny, żółto-zielony). Faza dochodzi do łącznika od strony rozdzielni, przewód neutralny i ochronny trafiają bezpośrednio do oprawy. To układ referencyjny, od którego zaczyna się każdy bardziej rozbudowany wariant.

W obrębie puszki podtynkowej panuje ścisła kolejność łączenia. Faza L wchodzi na zacisk wspólny łącznika (oznaczony strzałką lub literą L), a wyjście (oznaczone strzałką w przeciwnym kierunku lub symbolem lampy) prowadzi do oprawy. Przewód ochronny łączy się w mostku śrubowym lub w złączce szynowej, dzięki czemu metalowa obudowa oprawy jest zawsze uziemiona.

Schemat włącznika schodowego krok po kroku

Najprostszy układ schodowy powstaje z dwóch łączników dwukierunkowych połączonych dwoma przewodami. Od rozdzielni do pierwszego łącznika biegnie faza L. Stamtąd wychodzą dwa przewody sterujące (oznaczane zwykle jako „1" i „2"), które trafiają do zacisków wyjściowych drugiego łącznika. Z jego zacisku wspólnego (L) faza wraca do lampy.

Pełny schemat z przewodem ochronnym wygląda tak samo jak wariant standardowy, z tą różnicą, że do puszki schodowej dochodzi dodatkowa żyła PE biegnąca od rozdzielni. Łącznik dwukierunkowy nie ma wprawdzie zacisku ochronnego, ale w puszce wykonuje się mostkowanie, dzięki któremu ochroną objęte są wszystkie metalowe elementy oprawy. W praktyce oznacza to w ścianie cztery żyły (L, N, PE plus sterowanie), choć w samym łączniku żyły są trzy.

Przy trzech i więcej punktach sterowania schemat się rozrasta. Pomiędzy dwoma skrajnymi łącznikami schodowymi wstawia się łącznik krzyżowy (ang. intermediate switch), który posiada cztery zaciski: dwa wejściowe i dwa wyjściowe. Jego zadanie polega na skrzyżowaniu lub prostym przepuszczeniu pary sterującej, w zależności od położenia klawisza. W ten sposób ta sama lampa reaguje poprawnie na stan wszystkich łączników w obwodzie.

Ile żył przy konkretnej liczbie punktów

Liczba żył zmienia się wraz z liczbą łączników. Warto zapamiętać prostą zależność, którą stosuje się na każdym etapie projektowania instalacji.

Wynika z tego ważny wniosek praktyczny. Między skrajnymi łącznikami schodowymi zawsze biegną dwa przewody, a od pierwszego do ostatniego łącznika krzyżowego już trzy. Zaplanowanie tras kablowych przed tynkowaniem pozwala uniknąć kucia i prowizorek. Zmiana koncepcji po zamknięciu ścian to właśnie ten koszt 8-15 tys. zł, o którym była mowa na początku.

Podłączenie włącznika schodowego krok po kroku

Każdy etap prac elektrycznych wymaga świadomego podejścia. Najważniejsza zasada brzmi: przed dotknięciem jakiegokolwiek przewodu wyłącz zabezpieczenie w rozdzielni i sprawdź próbnikiem napięcia brak fazy. To nie przesada, lecz warunek fizycznego bezpieczeństwa wynikający z wartości prądu przemiennego, który przy kontakcie z ciałem wywołuje skurcz mięśni i może zatrzymać akcję serca.

1. Zidentyfikuj obwód w rozdzielni i wyłącz odpowiedni wyłącznik nadprądowy.
2. Przy pomocy próbnika dotknij każdego przewodu w puszce, by potwierdzić brak napięcia.
3. Zdejmij izolację z końcówek przewodów na długości ok. 10 mm, używając ściągacza lub kombinerek.
4. Połącz żyły ochronne (żółto-zielone) w złączce WAGO 221 lub na mostku śrubowym.
5. Fazę zasilającą (brązową lub czarną) wprowadź na zacisk L pierwszego łącznika schodowego.
6. Przewody sterujące (zwykle szare lub niebieskie z dodatkowym oznaczeniem) podłącz do zacisków 1 i 2 obu łączników schodowych.
7. Jeśli w układzie występuje łącznik krzyżowy, poprowadź do niego cztery żyły: dwie wejściowe od poprzedniego łącznika i dwie wyjściowe do następnego.
8. Z zacisku L ostatniego łącznika wyprowadź fazę powrotną do oprawy oświetleniowej.
9. Połącz przewód neutralny (niebieski) bezpośrednio z oprawą, omijając łączniki.
10. Zamontuj klawisze, ramki i włącz napięcie w rozdzielni. Przetestuj działanie z każdego punktu.

Do pracy potrzebne są: śrubokręt płaski 3,5 mm, śrubokręt krzyżakowy PH2, próbnik napięcia z atestem, kombinerki, taśma izolacyjna, złączki WAGO 221 (seria 3× i 5×) oraz ewentualnie ściągacz izolacji. Brak któregokolwiek z tych elementów prowadzi do prowizorycznych połączeń, które po kilku miesiącach grzeją się pod obciążeniem.

Dobór przekroju przewodu do obciążenia

Standardowa oprawa schodowa pobiera od kilkudziesięciu do ok. 100 W, co przy napięciu 230 V daje prąd rzędu 0,4 A. W takim przypadku wystarczy przewód YDYp 3×1,5 mm², o żyłach miedzianych i podwójnej izolacji. Jeśli jednak w obwodzie znajduje się więcej opraw albo planowana jest rozbudowa, lepiej od razu ułożyć przewód 2,5 mm². Przekrój ten utrzymuje 16 A przy instalacji metodą A1 (w ścianie) i stanowi standard mieszkaniowy.

Wyższy przekrój zmniejsza spadki napięcia i nagrzewanie. Przy kilkudziesięciu metrach trasy nawet niewielki spadek procentowy potrafi spowodować migotanie diod LED lub skrócenie żywotności zasilacza.

Włącznik schodowy z trzema punktami ile przewodów

Wariant trzypunktowy wymaga wprowadzenia łącznika krzyżowego pomiędzy dwa skrajne łączniki schodowe. W puszce tego środkowego punktu pojawiają się cztery przewody sterujące: dwa przychodzące i dwa wychodzące, plus standardowe L, N i PE. Łącznie w ścianie pomiędzy puszkami biegną więc trzy żyły sterujące, a w samej puszce krzyżowej siedem żył roboczych.

Logika działania opiera się na prostym fakcie: łącznik krzyżowy ma dwa stany, w których albo przepuszcza parę sterującą (przewód 1 przechodzi do przewodu 1, a 2 do 2), albo ją skrzyżowuje (1 przechodzi do 2 i odwrotnie). Niezależnie od położenia wszystkich trzech łączników w obwodzie, lampa zawsze reaguje poprawnie, bo tylko jeden z możliwych stanów logicznych zamyka obwód.

Czy da się połączyć łącznik schodowy z krzyżowym bez dodatkowego przewodu? Teoretycznie nie, bo łącznik krzyżowy wymaga czterech zacisków roboczych. W praktyce kable prowadzi się razem z fazą, więc w jednym przewodzie wielożyłowym (np. YDY 5×1,5 mm²) mieści się komplet. Układając okablowanie po raz pierwszy, warto zostawić w ścianie zapasową żyłę, która kiedyś może się przydać przy kolejnej rozbudowie.

Najczęstsze błędy przy podłączaniu włącznika schodowego

Pomylenie zacisku wspólnego L z wyjściem to klasyka. Łącznik działa w jedną stronę, w drugą nie, a diagnostyka zajmuje mnóstwo czasu. Na obudowie prawie każdego mechanizmu widnieje schemat poglądowy, lecz w praktyce bywa ignorowany.

Drugi częsty błąd to brak przewodu ochronnego w puszce. Montażysta ciągnie tylko fazę i sterowanie, oszczędzając na jednej żyle. Skutkiem jest brak ochrony dla metalowej oprawy, co przy awarii zasilacza LED może skończyć się napięciem na kloszu.

Za mała puszka podtynkowa to z kolei problem widoczny dopiero po zamontowaniu ramek. Złączki WAGO 221 nie mieszczą się obok łącznika, przewody są zagięte pod kątem prostym, a po kilku miesiącach izolacja pęka. Standardem są puszki Ø 60 mm o głębokości co najmniej 45 mm, a przy kilku obwodach Ø 68 mm.

Kolejny grzech to mieszanie barw przewodów. Faza w kolorze niebieskim, neutralny w brązowym, do tego brak oznaczeń. Po latach nikt, łącznie z wykonawcą, nie jest w stanie odtworzyć logiki obwodu. Oznaczniki kosztują grosze, a ratują nerwy.

Ostatni, choć nie mniej dotkliwy błąd: łączenie przewodów aluminiowych z miedzianymi w jednej złączce. Kontakt Cu-Al tworzy warstwę tlenku, która grzeje się pod obciążeniem. Połączenie takie wymaga złączki z przekładką barierową lub przejściówki.

Kiedy jeden łącznik wystarczy alternatywy

Nie w każdym domu potrzeba rozbudowanego sterowania schodowego. Czasem jeden łącznik przy drzwiach wejściowych obsługuje wszystkie oprawy. Jednak i tu pojawiają się możliwości rozbudowy o nowoczesne systemy.

Czujnik ruchu PIR to klasyk automatyki schodowej. Działa w podczerwieni, wykrywając zmianę temperatury w polu widzenia o zasięgu 6-8 m, a jego czas podtrzymania reguluje się od 10 s do 5 min. Montaż odbywa się w tej samej puszce co łącznik, a cena modułu wynosi 60-150 zł. Wadą jest brak świadomego sterowania: czujnik nie wie, czy użytkownik wchodzi, czy wychodzi, i załącza światło za każdym razem, gdy wykryje ruch.

Alternatywą staje się smart oświetlenie oparte na protokole Zigbee lub Wi-Fi. Popularne ekosystemy pozwalają tworzyć sceny (np. „nocne schody" z 30% jasności), harmonogramy i integrację z asystentami głosowymi. Koszt pojedynczego sterownika to 80-200 zł, a całego zestawu z bramką 300-700 zł. Minus stanowi uzależnienie od działania sieci domowej i konieczność ładowania aplikacji.

Wariantem pośrednim pozostaje łącznik zmierzchowy, który załącza światło tylko po zmroku. Sprawdza się przy stałym oświetleniu klatki schodowej na zewnątrz budynku, wewnątrz jest zwykle zbędny.

Co jeszcze podłączyć do instalacji schodowej

Klatka schodowa stanowi doskonałe miejsce na poprowadzenie przewodów do innych odbiorników. Wentylator łazienkowy uruchamiany razem ze światłem to prosty obwód, w którym ten sam fazowy przewód steruje żarówką i silnikiem. Logika kompletu: gdy ktoś wchodzi do łazienki, uruchamia się i światło, i wentylacja.

Analogicznie można poprowadzić sterowanie rolet okiennych na piętrze. Potrzeba do tego czterech żył (faza góra, faza dół, neutralny, ochronny), które prowadzi się z rozdzielni do puszki schodowej i dalej do silnika rolety. To najprostsze miejsce na rozdział instalacji, bo ściany klatki są zwykle łatwo dostępne.

W domach z ogrodem warto rozważyć obwód oświetlenia zewnętrznego (taras, ścieżka, elewacja). Łącznik schodowy w przedpokoju pełni wtedy funkcję uniwersalnego wyłącznika oświetlenia przy wyjściu, a jego styki wytrzymują typowo 10 AX / 250 V, czyli ok. 2,3 kW mocy ciągłej. Przy większych mocach konieczny staje się pośredni przekaźnik lub stycznik.

Checklist przed rozpoczęciem pracy

• Wyłączony bezpiecznik w rozdzielni i potwierdzony brak napięcia próbnikiem.
• Schemat instalacji z zaznaczonymi przewodami L, N, PE oraz sterowania.
• Puszki podtynkowe o właściwej średnicy (Ø 60-68 mm) i głębokości (≥ 45 mm).
• Złączki WAGO 221 w liczbie odpowiadającej liczbie połączeń.
• Przewody o przekroju minimum 1,5 mm², oznaczone kolorami zgodnie z normą.
• Oznaczniki lub taśma do opisu każdej żyły w puszce.
• Śrubokręt płaski, krzyżakowy, próbnik, kombinerki, ściągacz izolacji.
• Latarka czołowa lub lampa robocza.

Koszt robocizny i realne widełki cenowe

Stawka elektryka za podłączenie pojedynczego łącznika schodowego wynosi zwykle 150-300 zł, zależnie od regionu i stopnia skomplikowania. W pakiecie z przygotowaniem tras kablowych (kucie bruzd, układanie przewodu, zatynkowanie) cena rośnie do 250-450 zł za punkt. Koszt samego łącznika waha się od 20 do 60 zł w zależności od serii wzorniczej.

Najczęściej zadawane pytania

Ile przewodów do włącznika schodowego w najprostszym układzie? Trzy żyły w samej puszce łącznika: faza zasilająca L oraz dwa przewody sterujące (1 i 2). W wariancie z ochroną dołącza czwarta, żółto-zielona.

Czy mogę połączyć łącznik schodowy z krzyżowym? Tak, i to najczęstsza konfiguracja przy więcej niż dwóch punktach sterowania. Łącznik krzyżowy wstawia się pomiędzy dwa skrajne łączniki schodowe, a do jego puszki dochodzą cztery żyły sterujące.

Czy włącznik schodowy musi być na schodach? Nie. To jedynie nazwa zwyczajowa. Mechanizm steruje dowolnym odbiornikiem z dwóch miejsc, więc sprawdza się w długich korytarzach, sypialniach (sterowanie przy drzwiach i przy łóżku) oraz garażach.

Jaka jest obciążalność styków? Standardowo 10 AX / 250 V. Oznaczenie AX informuje o dopuszczeniu obciążeń indukcyjnych (stateczniki, transformatory). Przekroczenie tej wartości prowadzi do wypalenia styków i iskrzenia.

Czy mogę zastosować łącznik schodowy do wentylatora? Tak, pod warunkiem że pobór prądu nie przekracza 10 A. Silniki wentylatorów łazienkowych zwykle mieszczą się w tej granicy.

Zaprojektowanie instalacji schodowej nie jest przesadnie trudne, lecz wymaga konsekwencji. Warto przy pierwszym remoncie pociągnąć o jedną żyłę więcej, niż potrzeba w danym momencie. Ściany bowiem zamyka się tylko raz, a koszty ewentualnej korekty potrafią kilkukrotnie przewyższyć oszczędność na kablu. Jeśli planujesz też rozmieszczenie gniazdek lub kinkietów na klatce, sprawdź wysokość montażu zgodną z PN-HD 60364 i zasady prowadzenia obwodów w strefach mokrych. Te same zasady dotyczą kinkietów w elewacji ocieplonej styropianem, gdzie puszka musi być osadzona w warstwie izolacji z uwzględnieniem grubości tynku.

Źródła danych i norm: PN-EN 12464-1:2011 „Oświetlenie miejsc pracy. Miejsca pracy wewnętrzne", PN-HD 60364 „Instalacje elektryczne niskiego napięcia", Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), katalogi producentów osprzętu instalacyjnego, dane rynkowe cen elektrycznego osprzętu instalacyjnego w Polsce (styczeń 2024).
