Rozdzielacz do podłogówki 5 sekcji: jakie wymiary wybrać, by nie żałować?

Stajesz przed szafką, projekt leży na stole, a w głowie kołacze się pytanie: czy pięciosekcyjny rozdzielacz do podłogówki 5 sekcji wymiary faktycznie zmieści się tam, gdzie zaplanowałeś, i czy obsłuży całą kondygnację bez szarpania temperaturą w poszczególnych pokojach. Ten artykuł wchodzi głębiej niż katalog producenta, bo rozłożenie go na czynniki pierwsze wymaga zrozumienia zarówno geometrii szafki, jak i hydrauliki, która w niej pracuje.

• Jaka szafka do rozdzielacza 5 sekcji podłogówki?
• 5 sekcji a powierzchnia: ile metrów kwadratowych ogarnie rozdzielacz?
• Ustawienie rotametrów w 5-sekcyjnym rozdzielaczu podłogówki

Jaka szafka do rozdzielacza 5 sekcji podłogówki?

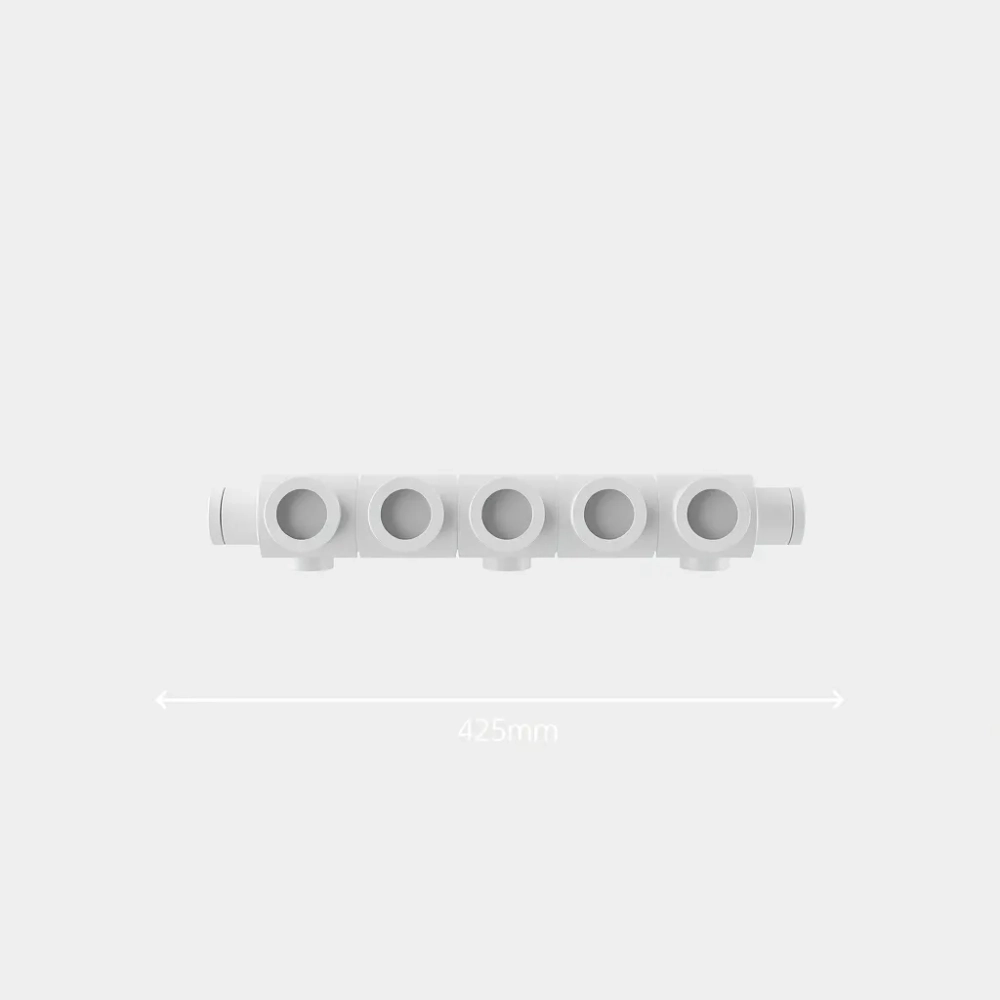

Obudowa musi pomieścić dwie belki rozdzielacza razem z odpowietrznikami, zaworami odcinającymi i okablowaniem siłowników, więc jej wymiar wewnętrzny powinien wynosić minimum 50 cm szerokości i 12 cm głębokości. Przy pięciu sekcjach długość samej belki zasilającej to zwykle 38-42 cm, a po dodaniu króćców przyłączeniowych z obu stron robi się z tego 45 cm użytkowej przestrzeni.

Wersja podtynkowa, nazywana też szafką DUO, zachowuje front gładki z tynkiem i mieści dodatkowy kanał na listwę automatyki pogodowej. Wersja natynkowa sprawdza się w kotłowniach i garderobach, gdzie estetyka schodzi na dalszy plan.

Rozstaw króćców przyłączeniowych w belce mierzy zazwyczaj 50 mm, choć kompaktowe wersje schodzą do 45 mm. Rozdzielacz do podłogówki 5 sekcji wymiary zawsze warto zweryfikować po przyjściu przesyłki: rozstaw osi przyłączy wpływa na to, jak gęsto ułożysz rurę PEX przy wejściu do ściany.

Kiedy szafka podtynkowa się nie sprawdzi?

Gdy ściana jest cieńsza niż 15 cm, bo korpus podtynkowy potrzebuje min. 12 cm osadzenia. W takiej sytuacji wybór natynkowy albo wpuszczenie szafki we wnękę techniczną pozostaje jedyną opcją, bo inaczej belki nie zamkniesz drzwiczkami serwisowymi.

5 sekcji a powierzchnia: ile metrów kwadratowych ogarnie rozdzielacz?

Każda sekcja obsługuje jedną pętlę, a jedna pętla PEX 16 lub 17 mm wygodnie ogrzeje od 12 do 20 m² podłogi, w zależności od kroku rozłożenia. Przy klasycznym kroku 15 cm realne pokrycie to ok. 12-14 m² na obieg, zaś przy rzadszym kroku 20 cm wartość rośnie do 16-20 m².

Rozdzielacz pięciosekcyjny pokryje więc typowe mieszkanie 60-80 m², jeśli zapotrzebowanie cieplne nie przekracza 50-60 W/m². W domach energooszczędnych z zapotrzebowaniem 35 W/m² ta sama belka obsłuży nawet 100 m², bo krótsze pętle dają mniejsze opory.

Im dłuższa pętla, tym większy spadek ciśnienia, więc rotametr nie domyka nominalnego przepływu. Dlatego przy projektowaniu powyżej 100 m w jednym obiegu pojawia się konieczność dzielenia go na dwa mniejsze, co z kolei wymaga już szóstego obwodu.

Jak policzyć liczbę obiegów w praktyce?

Metoda jest prosta: dzielisz powierzchnię ogrzewaną przez strefę jednej pętli, zależnej od kroku rury. Jeśli wynik wychodzi 4,7, zaokrąglasz w górę do pięciu, bo lepiej mieć jeden krótszy obieg niż jeden za długi.

Ustawienie rotametrów w 5-sekcyjnym rozdzielaczu podłogówki

Rotametr to przezroczysta komora z pływakiem, przez którą widać aktualny przepływ wody w pętli. Kalibracja polega na ręcznym odkręceniu zaworu na belce zasilającej i obserwowaniu, na jakiej wysokości ustawia się znacznik. Skala najczęściej mieści się w zakresie 0,5-5 l/min.

Właściwy przepływ obliczasz z zapotrzebowania cieplnego pomieszczenia i delty temperatury wody. Formuła jest prosta: Q [W] = przepływ [l/s] × 4186 × ΔT [K]. Przy różnicy zasilania i powrotu równej 5°C każdy litr na minutę daje 348 W mocy, więc pokój 1500 W potrzebuje ok. 4,3 l/min.

Najczęstszym błędem jest ustawianie wszystkich pętli na maksimum, bo to wyrównuje opory tylko pozornie, w rzeczywistości zaś ogranicza przepływ w obiegach najbardziej oddalonych od pompy. Pomiar trzeba zacząć od najdalszej pętli, stopniowo regulując kolejne bliższe, aż termometr na powrocie pokaże docelową deltę.

Procedura balansowania krok po kroku

• Odpowietrz cały rozdzielacz, kręcąc automatycznym odpowietrznikiem do momentu pojawienia się wody bez pęcherzyków.
• Uruchom pompę i otwórz wszystkie zawory odcinające do pozycji roboczej.
• Zamknij wszystkie pętle oprócz najdalszej, ustaw jej rotametr na obliczone wartości.
• Otwieraj kolejne pętle, regulując ich przepływ tak, by łączny wydatek pompy pozostawał stabilny.
• Skontroluj temperaturę powrotu termometrem kieszeniowym, szukając różnicy 5°C względem zasilania.

Próba ciśnieniowa instalacji podłogowej powinna przebiegać przy ciśnieniu 0,6 MPa przez 30 minut, zgodnie z PN-EN 1264-4. Spadek powyżej 0,02 MPa oznacza nieszczelność i wymaga kontroli złączek przed zalaniem wylewki.

Rotametry warto ustawiać przy pracującej pompie, a nie wcześniej, bo dopiero przepływ rzeczywisty pokaże prawidłowe położenie pływaka w komorze.
