Rozdzielacz do podłogówki 7 sekcji: jakie wymiary naprawdę mają znaczenie

Szukasz rozdzielacza do podłogówki 7 sekcji, w którym wymiary nie są zgadywanką, a konkretem z kart technicznych? Trafiasz na materiał, który rozbija temat na czynniki pierwsze: od długości belek po rozstaw przyłączy, od średnicy złączek po ciśnienie robocze. Bez lania wody, bez ogólników.

• Budowa i wyposażenie rozdzielacza 7-sekcyjnego
• Montaż rozdzielacza 7 sekcji krok po kroku
• Kompatybilność i dobór złączek do rozdzielacza 7 obwodów
• Specyfikacja techniczna rozdzielacza 7 obwodów
• Kompatybilność z pompą ciepła i kotłem gazowym
• Kiedy wybrać rozdzielacz 7-sekcyjny, a kiedy inny wariant
• Najczęstsze pytania o rozdzielacz do podłogówki 7 sekcji
• Sprawdź, czy rozdzielacz 7-sekcyjny pasuje do Twojej instalacji

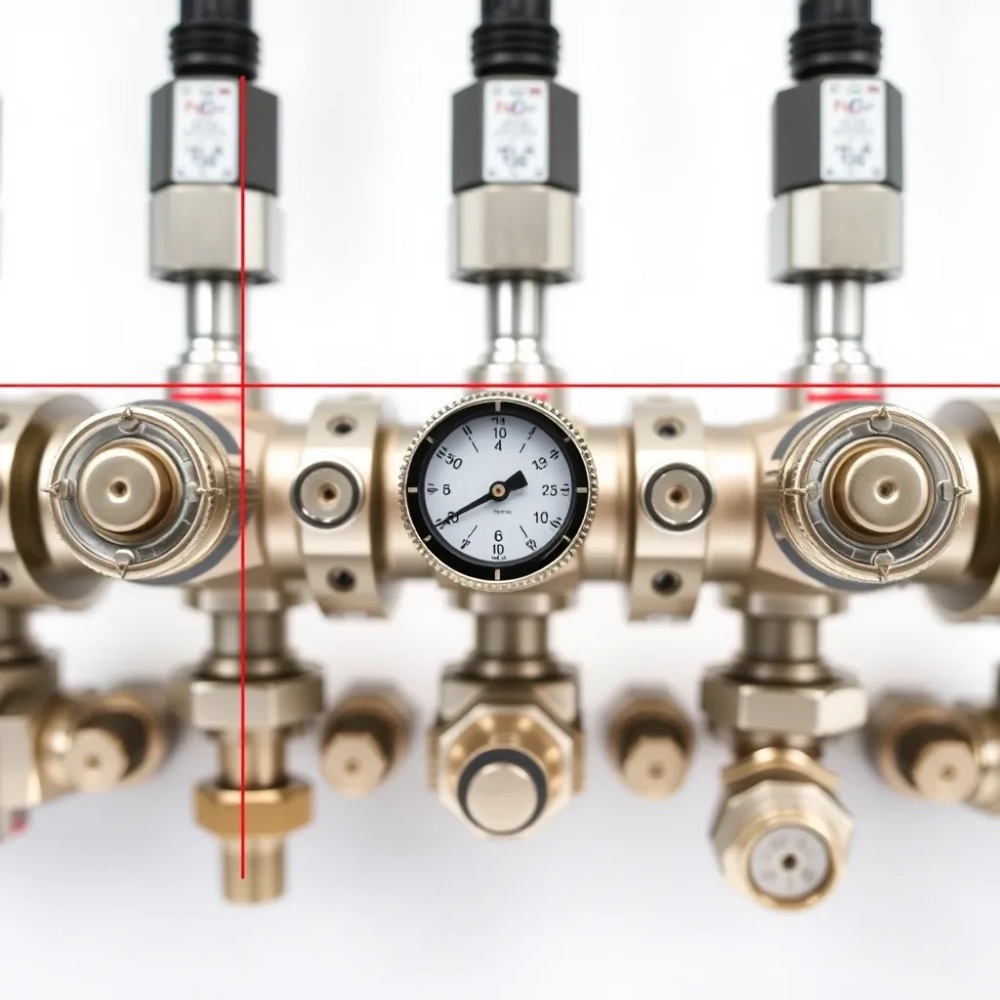

Budowa i wyposażenie rozdzielacza 7-sekcyjnego

Siedem obwodów to najpopularniejszy wariant dla domu 120-160 m² z jedną łazienką, kuchnią, salonem i czterema sypialniami. Każda pętla grzewcza dostaje własny kurek regulacyjny po stronie zasilania i rotametr po stronie powrotu. Rotametr to przezroczysta rurka z pływakiem, która pokazuje przepływ w litrach na minutę. Bez niego regulacja staje się wróżeniem z fusów.

Belka zasilająca mierzy 500 mm w osiach przyłączy, co przy rozstawie 50 mm między sekcjami daje 350 mm części roboczej. Belka powrotna ma identczną długość, ale z odwróconą logiką: tam, gdzie na zasilaniu stoi kurek, na powrocie wkręca się rotametr. Materiał to mosiądz Ms z powłoką chromowaną, odporną na korozję w wodzie instalacyjnej o pH 7-9.

Zawory kulowe odcinające wchodzą w skład zestawu jako dwa niezależne egzemplarze. Jeden zamyka dopływ z kotła lub pompy ciepła, drugi odcina powrót. To one pozwalają spuścić wodę z instalacji bez opróżniania całego źródła. Termometry tarczowe wtykowe wkręca się bezpośrednio w korpus belki, bez potrzeby montażu tulei zanurzeniowych.

Ciśnienie robocze 6 bar przy teście 10 bar wynika z normy PN-EN 1264 dla systemów ogrzewania podłogowego. Maksymalna temperatura +90°C pokrywa się z parametrami kotłów gazowych i pomp ciepła typu monoblok. Przyłącze główne 1" cala pasuje do standardowych rozdzielaczy w kotłowniach domowych.

Montaż rozdzielacza 7 sekcji krok po kroku

Rozpakowanie zajmuje dwie minuty. Rama montażowa przychodzi złożona lub w dwóch częściach, które łączy się śrubami imbusowymi. Warto od razu zdecydować, po której stronie ściany stanie zawór kulowy zasilający. Wybór zależy od tego, skąd przychodzi rura z kotłowni. Nie ma znaczenia hydraulicznego, ale wpływa na estetykę i długość trasy rurowej.

Termometry wtykowe wkręca się palcami w gniazda na belkach. Nie wymagają żadnego narzędzia, a uszczelkę stanowi o-ring na trzpieniu. Dokręcenie za mocno uszkodzi o-ring i spowoduje wyciek przy próbie ciśnienia. Moment minimalny to dosłownie opór palców plus ćwierć obrotu kluczem.

Cały montaż mechaniczny zajmuje 10-15 minut. Jedynym narzędziem potrzebnym poza kluczem imbusowym jest nóż do przycinania rury PEX i kalibrator do złączek.

Podłączenie rur PEX 16×2 lub 17×2 wymaga złączek Eurokonus 3/4". Złączki nie wchodzą w skład zestawu, co bywa zaskoczeniem dla inwestorów przyzwyczajonych do kompletnych systemów. Każdą rurę najpierw kalibruje się stożkowym narzędziem, potem nakłada pierścień zaciskowy i wkręca w gniazdo rozdzielacza momentem 15-20 Nm.

Odpowietrzanie przeprowadza się przez zawory automatyczne na końcach belek, ale w pierwszym uruchomieniu lepiej użyć zaworów ręcznych. Otwarcie ich przy ciśnieniu 1,5 bar wypycha powietrze z obwodów, a charakterystyczny syk sygnalizuje koniec procesu. Po usłyszeniu wody zawory zamyka się i przechodzi do próby ciśnienia.

Próba ciśnienia trwa 30 minut przy 6 bar. Spadek o więcej niż 0,2 bar wskazuje na nieszczelność, najczęściej w złączkach Eurokonus. Dokręcenie złączki o pół obrotu rozwiązuje 90% przypadków. Jeśli spadek utrzymuje się, sprawdza się o-ringi na termometrach i zaworach kulowych.

Kompatybilność i dobór złączek do rozdzielacza 7 obwodów

Standard przyłączy wyjściowych to PEX 3/4" Eurokonus, kompatybilny z rurami 16×2 mm i 17×2 mm. Wybór średnicy wpływa na długość jednego obwodu: rura 16 mm obsługuje pętle do 80 metrów, rura 17 mm sięga 100 metrów. Przy przekroczeniu tych wartości opory hydrauliczne rosną tak, że pompa obiegowa nie jest w stanie utrzymać przepływu.

Siłowniki termoelektryczne M30×1,5 to europejski standard, który pasuje do większości głowic sterujących. Działają na napięcie 230V lub 24V, pobierając 2-3W mocy. Zamknięcie obwodu następuje w 3-5 minut, co wystarcza do płynnej regulacji temperatury w pomieszczeniu. Bez siłownika rozdzielacz działa ręcznie, co w domu 150 m² wymaga codziennego chodzenia po pokojach i kręcenia kurkami.

Złączki PEX nie znajdują się w zestawie. Kupując rozdzielacz 7-sekcyjny, zaplanuj budżet na 7 sztuk złączek Eurokonus. Cena jednostkowa waha się od 7,99 do 12,50 zł w zależności od producenta i materiału.

Rozbudowa o kolejne sekcje jest możliwa, ale wymaga demontażu zaślepek na końcach belek i dokupienia kompletu par: kurek plus rotametr. W praktyce łatwiej dobrać rozdzielacz o sekcję większy niż planować modyfikacje w trakcie montażu. Jeśli dom ma 7 obwodów plus grzejniki w łazienkach, wariant 7-sekcyjny obsługuje wszystko bez dodatkowej armatury.

Specyfikacja techniczna rozdzielacza 7 obwodów

Mosiądz chromowany nie wchodzi w reakcję z wodą o twardości do 20°dH, co pokrywa 90% instalacji domowych w Polsce. Przy twardości powyżej 25°dH warto rozważyć wymiennik jonowy przed rozdzielaczem, bo kamień osadza się w rotametrach i zafałszuje odczyty przepływu.

Kompatybilność z pompą ciepła i kotłem gazowym

Pompa ciepła typu monoblok wymaga rozdzielacza o niskich oporach hydraulicznych. Mosiężny rozdzielacz 7-sekcyjny z rotametrami spełnia ten warunek, o ile każdy obwód mieści się w 80 metrach rury 16 mm. Dłuższe pętle wymagają większej średnicy lub podziału na dwa obwody, bo sprężarka pompy nie utrzyma przepływu przy rosnącym oporze.

Kocioł gazowy kondensacyjny współpracuje bez ograniczeń. Jego pompa obiegowa generuje ciśnienie 1,5-2,5 bar, co mieści się w zakresie roboczym rozdzielacza. Warto pamiętać o ustawieniu temperatury zasilania na 35-45°C, bo wyższa wartość powoduje przegrzewanie podłogi i dyskomfort mieszkańców.

Kominek z płaszczem wodnym wymaga dodatkowego zaworu mieszającego przed rozdzielaczem. Bez niego temperatura w obiegach podłogowych przekroczy 60°C i uszkodzi rury PEX. Zawór trójdrogowy obniża temperaturę do bezpiecznego poziomu, mieszając wodę gorącą z powrotem.

Kiedy wybrać rozdzielacz 7-sekcyjny, a kiedy inny wariant

Dom o powierzchni 100-180 m² z siedmioma niezależnymi obwodami to typowy scenariusz dla tego rozdzielacza. Sprawdza się w układzie piętro: łazienka, kuchnia, salon, cztery sypialnie. Każda sypialnia dostaje własną pętlę ze względu na indywidualne preferencje temperaturowe, łazienka i kuchnia mają krótsze obwody o wyższym przepływie.

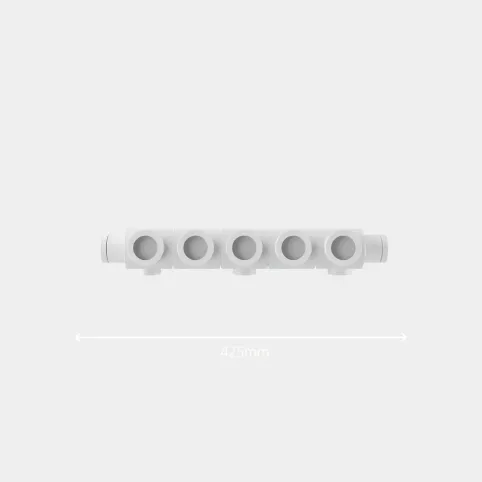

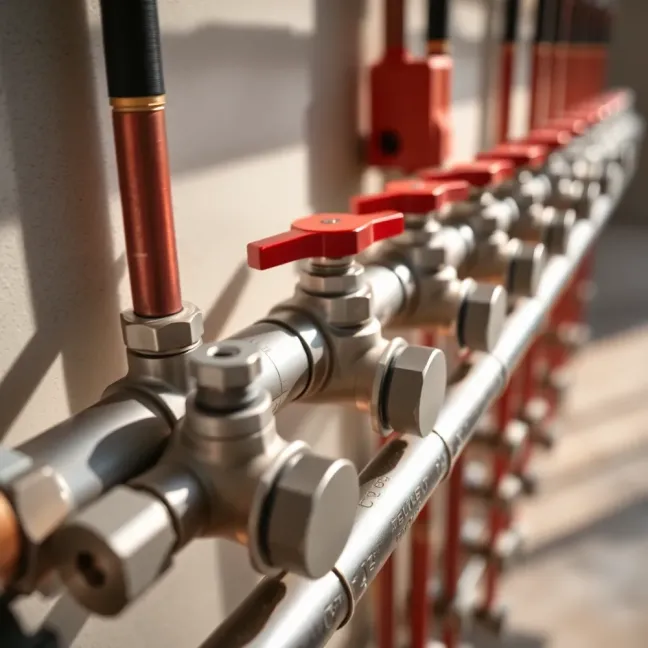

Mniejsze domy do 100 m² z powodzeniem obsłuży rozdzielacz 5- lub 6-sekcyjny. Większe powyżej 180 m² wymagają wariantów 9-, 10- lub 12-sekcyjnych. Przekroczenie siedmiu sekcji na jednym rozdzielaczu wymaga weryfikacji wydajności pompy obiegowej, bo sumaryczny przepływ rośnie liniowo z liczbą obwodów.

Przy planowaniu nowej instalacji dodaj 10% zapasu do obliczonej liczby obwodów. Różnica między rozdzielaczem 7- a 8-sekcyjnym to koszt jednej sekcji, ale brak zapasu wymusza kosztowną modernizację po roku użytkowania.

Najczęstsze pytania o rozdzielacz do podłogówki 7 sekcji

Czy rozdzielacz 7-sekcyjny pasuje do pompy ciepła? Tak, o ile każdy obwód nie przekracza 80 metrów rury 16 mm lub 100 metrów rury 17 mm. Pompy ciepła mają wyższą sprawność przy niskich temperaturach zasilania, co idealnie współgra z podłogówką.

Czy mogę dodać siłownik termoelektryczny do każdego obwodu? Tak, gwint M30×1,5 jest standardem europejskim. Każda z siedmiu sekcji ma miejsce na siłownik, wystarczy zdjąć pokrętło ręczne i wkręcić siłownik.

Czy złączki PEX są w zestawie? Nie. Złączki Eurokonus 3/4" trzeba kupić osobno. Przy siedmiu obwodach to koszt 56-87 zł za komplet.

Jaki jest rozstaw przyłączy? 50 mm między osiami przyłączy, co daje 350 mm części roboczej na siedem sekcji. Całkowita długość belki z uwzględnieniem króćców wynosi 500 mm.

Czy mogę łączyć rozdzielacz 7-sekcyjny z grzejnikami? Tak, ale grzejniki wymagają osobnego obiegu z wyższą temperaturą. Rozdzielacz podłogowy obsługuje tylko pętle podłogowe, a grzejniki podłącza się bezpośrednio do kotła lub pompy przez zawór mieszający.

Sprawdź, czy rozdzielacz 7-sekcyjny pasuje do Twojej instalacji

Przed zakupem zweryfikuj pięć punktów: liczbę obwodów w projekcie, średnicę rur PEX w instalacji, typ źródła ciepła, dostępność miejsca na ścianie o szerokości minimum 600 mm i możliwość podłączenia siłowników. Brak któregoś z tych elementów oznacza konieczność wyboru innego wariantu lub dokupienia brakujących komponentów.

Koszt kompletnego zestawu ze złączkami to wydatek rzędu 550-720 zł w zależności od producenta. Cena rozdzielacza bazowego oscyluje wokół 490 zł, siłowniki to 35-50 zł za sztukę, złączki po 8-12 zł. Przy siedmiu obwodach z siłownikami budżet rośnie do 850-1000 zł, co wciąż stanowi ułamek kosztu całej instalacji podłogowej.

Źródła parametrów technicznych: PN-EN 1264 (Ogrzewanie podłogowe), PN-EN 12502 (Ochrona przed korozją), katalogi producentów armatury instalacyjnej, dokumentacja techniczna pomp ciepła i kotłów gazowych dostępna na stronach producentów urządzeń grzewczych.
