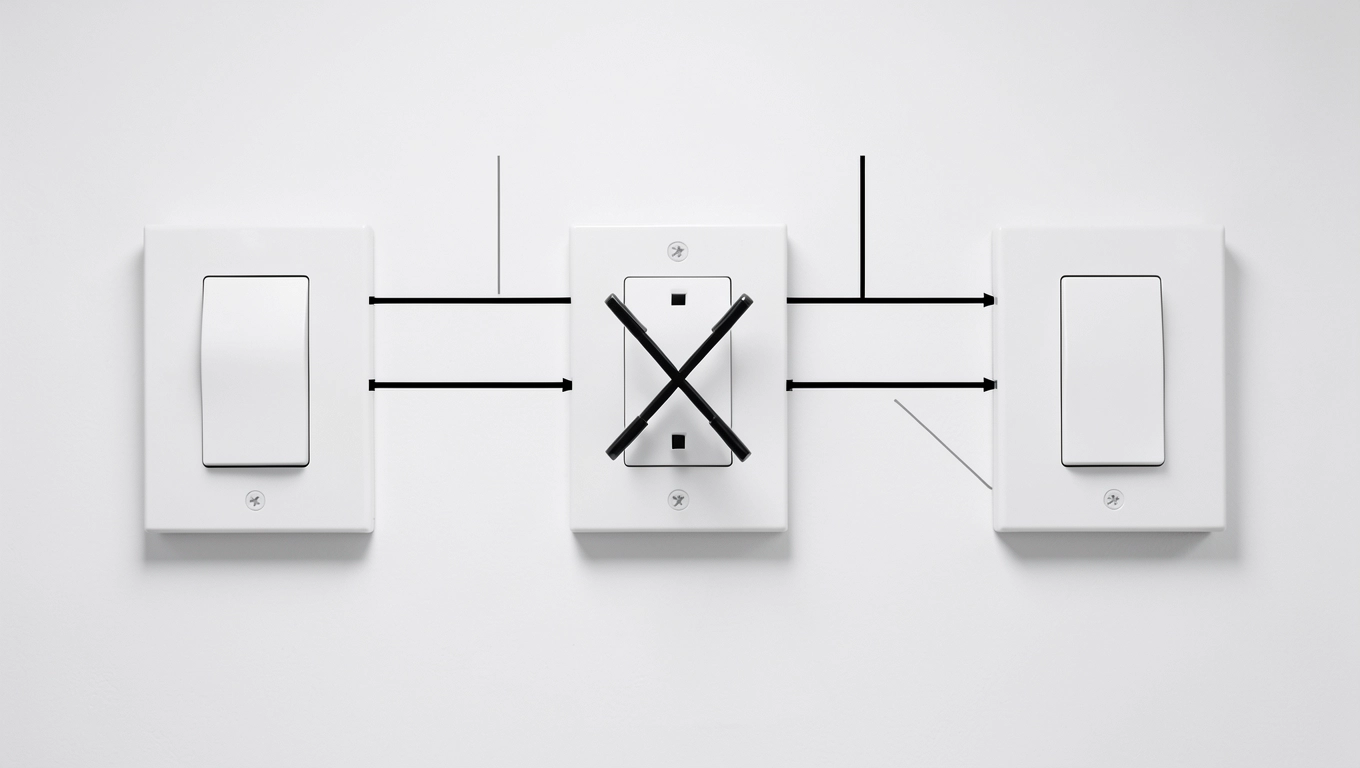

Schemat instalacji schodowej z 3 włącznikami

Wchodzisz po schodach, szukasz włącznika na górze, po ciemku macaš ścianę, a światło zapala się dopiero przy drzwiach sypialni. Albo odwrotnie: zbiegasz rano, włączasz lampę na parterze i dopiero wtedy widzisz stopnie. Frustracja rośnie, gdy obwód obsługuje jeden punkt albo dwa końce długiego korytarza. Schemat instalacji schodowej 3 włączniki rozwiązuje dokładnie ten problem: steruje jedną lampą z trzech niezależnych miejsc, a przy zastosowaniu łącznika krzyżowego da się go rozbudować do czterech, pięciu i więcej punktów bez przebudowy całej puszki. Poniżej znajdziesz pełne wyjaśnienie mechanizmu, kolejność żył, konkretne przekroje i realne pułapki, które widywałem podczas oględzin gotowych już instalacji.

• Jak działa łącznik krzyżowy w instalacji schodowej
• Podłączenie 3 włączników schodowych krok po kroku
• Najczęstsze błędy i zasady bezpieczeństwa

Jak działa łącznik krzyżowy w instalacji schodowej

Trzy włączniki obsługujące jedną lampę to nie kaprys, lecz fizyczna konsekwencja rozmieszczenia pomieszczeń. Dom piętrowy z klatką schodową o długości biegu powyżej czterech metrów wymaga sterowania na każdym podestie, inaczej użytkownik i tak wraca po ciemku.

Schemat opiera się na trzech elementach: dwóch łącznikach schodowych (nazywanych też zmiennymi lub bistabilnymi) na krańcach obwodu oraz jednym łączniku krzyżowym pomiędzy nimi. Każdy łącznik schodowy ma trzy zaciski: wspólny L oraz dwa wyjściowe L1 i L2. Przełączenie dźwigni zmienia połączenie wspólnego bieguna z jednym lub drugim wyjściem. To właśnie ta zmienność biegunów tworzy logikę "włącz z góry, wyłącz z dołu".

Łącznik krzyżowy działa jeszcze sprytniej, bo ma cztery zaciski robocze i realizuje funkcję zamiany dwóch żył jednocześnie. W stanie spoczynku para przewodów biegnie prosto: wejście A wychodzi jako A, wejście B wychodzi jako B. Po przełączeniu następuje skrzyżowanie: A przechodzi na pozycję B, a B na pozycję A. Dzięki temu obwód zawsze dąży do jednego z dwóch stanów stabilnych, niezależnie od pozycji pozostałych przełączników.

Fizyka tego układu jest prosta i elegancka. Lampa świeci tylko wtedy, gdy oba przewody sterujące po drodze od fazy do oprawy pozostają w tym samym stanie logicznym: oba na L1 albo oba na L2. Każde przestawienie dowolnego włącznika odwraca potencjał na jednej z żył, więc zmienia stan żarówki. Właśnie dlatego dodanie czwartego punktu wymaga wstawienia kolejnego łącznika krzyżowego w szereg, a nie równolegle.

Warto zapamiętać jedną subtelną zależność: łącznik krzyżowy nie ma biegunów wejściowych i wyjściowych, bo jest symetryczny. Wystarczy poprowadzić przez niego dwie żyły sterujące w dowolną stronę, a zadziała identycznie. To ogromna zaleta przy modernizacji starych instalacji, gdzie puszka bywa ciasna, a długości przewodów ograniczone.

Schemat ideowy w trzech wariantach

Najprostszy rysunek ASCII dla trzech punktów wygląda tak. Faza L wchodzi na wspólny zacisk pierwszego łącznika schodowego (S1). Z jego wyjść L1 i L2 biegną dwie żyły do wejść łącznika krzyżowego (K1). Z wyjść K1 biegną kolejne dwie żyły do wyjść L1 i L2 drugiego łącznika schodowego (S2). Wspólny zacisk S2 prowadzi do oprawy, a stamtąd powrót neutralny N wraca do rozdzielni. Przewód ochronny PE łączy obudowę lampy bezpośrednio z szyną uziemiającą w rozdzielnicy.

Drugi wariant dodaje świecznik, czyli podwójny łącznik schodowy na jednym z końców. Stosuje się go, gdy na górze potrzebne są dwie niezależne sekcje światła: kinkiet przy lustrze i lampa sufitowa. Zasada pozostaje ta sama, ale S1 otrzymuje dwa niezależne obwody L1/L2, a do krzyżowego prowadzą cztery żyły sterujące zamiast dwóch.

Trzeci wariant rozbudowuje układ do czterech miejsc przez wstawienie drugiego łącznika krzyżowego. Łańcuch wygląda wtedy tak: S1 → K1 → K2 → S2. Każde dodatkowe miejsce zwiększa liczbę żył sterujących o dwie, ale nie komplikuje logiki. To właśnie ta skalowalność sprawia, że instalacja schodowa z łącznikiem krzyżowym sprawdza się w hotelach, biurach i dużych korytarzach.

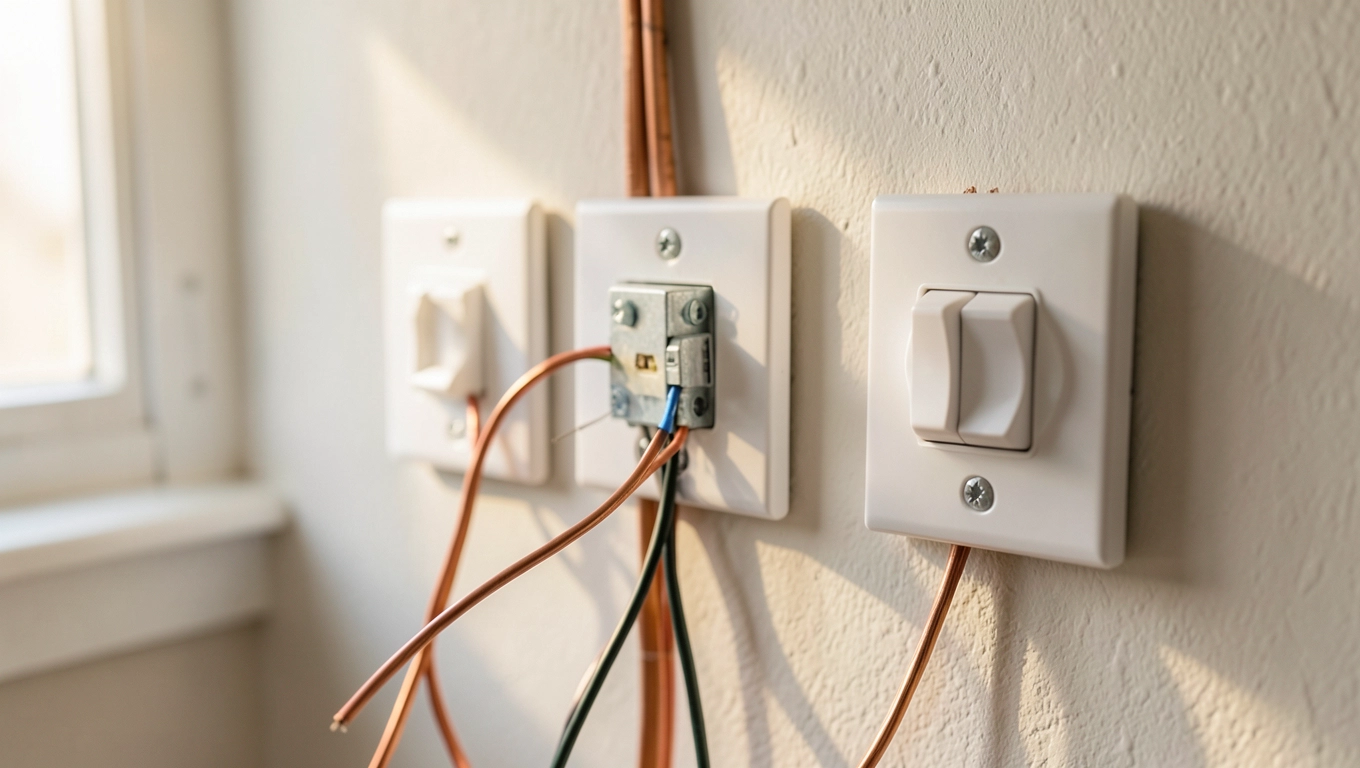

Podłączenie 3 włączników schodowych krok po kroku

Przed pierwszym dotknięciem przewodu upewnij się, że napięcie zostało odcięte wyłącznikiem głównym, a nie tylko lokalnym. Probówką lub miernikiem sprawdź brak potencjału na każdej żyle. To nie przesada, bo izolacja bywa uszkodzona mechanicznie w niewidoczny sposób, a sąsiedni obwód może zasilać tę samą puszkę z innej fazy.

Potrzebne narzędzia to: śrubokręt płaski i krzyżowy z izolacją 1000 V, miernik napięcia, szczypce do ściągania izolacji, zaciskarka, taśma izolacyjna, koszulki termokurczliwe oraz opaski zaciskowe Wago lub złączki śrubowe. W nowej instalacji przydaje się też poziomica i ołówek do oznaczenia puszek, żeby ramki włączników licowały z tynkiem.

Przekroje przewodów dobiera się do obciążenia, ale w typowej instalacji oświetleniowej stosuje się 1,5 mm² miedzi. Dla obwodów powyżej 16 A normy dopuszczają 2,5 mm², ale w domowej klatce schodowej takie wartości nie występują, bo jedna lampa pobiera ułamek ampera. Ważniejsze od przekroju jest zachowanie tego samego koloru dla tej samej funkcji na całej trasie, co znacząco ułatwia diagnostykę za kilka lat.

Montaż łączników schodowych na krańcach

W puszce pierwszego włącznika schodowego (na przykład przy drzwiach wejściowych) podłącz fazę zasilającą do wspólnego zacisku L. Do zacisków L1 i L2 poprowadź dwie żyłe łącznikowe, które trafią do wejść łącznika krzyżowego w puszce pośredniej. Neutralny i ochronny przewód pozostają w tej puszce niepodłączone, chyba że planujesz gniazdko obok włącznika.

W puszce końcowej (na przykład na półpiętrze lub przy drzwiach sypialni) drugi łącznik schodowy otrzymuje na zaciskach L1 i L2 dwie żyły wychodzące z wyjść łącznika krzyżowego. Jego wspólny zacisk L łączy się z przewodem fazowym oprawy, czyli tak zwanym "powrotem do lampy". To właśnie ta ostatnia żyła decyduje o stanie żarówki.

Przy każdym połączeniu upewnij się, że żyła jest odizolowana na długości 10-11 mm, a jej rdzeń nie został przycięty przez szczypce. Skręcone warkoczyki zawsze wyglądają podejrzanie i tracą przekrój, dlatego lepiej je obciąć i ponownie zdjąć izolację, niż liczyć na szczęście przy dokręcaniu zacisku.

Montaż łącznika krzyżowego w puszce pośredniej

Łącznik krzyżowy nie wymaga rozróżniania wejść i wyjść, więc kolejność podłączeń jest dowolna. Wystarczy poprowadzić dwie żyły z pierwszego łącznika schodowego do dwóch zacisków, a dwa pozostałe zaciski połączyć z drugim łącznikiem. Puszka pośrednia bywa ciasna, dlatego złączki Wago 221 o małej objętości sprawdzają się lepiej niż tradycyjne kostki śrubowe.

Wiele osób popełnia tu błąd, myląc łącznik krzyżowy z podwójnym (świecznikowym). Świecznik ma sześć zacisków i dwa niezależne obwody, krzyżowy ma cztery i realizuje jedną funkcję zamiany. W praktyce pomylenie tych elementów prowadzi do obwodu, który działa "prawie dobrze": zapala się poprawnie, ale po przełączeniu środkowego punktu zaczyna reagować dwuetapowo, co wygląda jak usterka, a jest zwykłym błędem montażowym.

Norma PN-HD 60364 wymaga, by każdy obwód oświetleniowy posiadał przewód ochronny doprowadzony do oprawy, nawet jeśli lampa nie ma elementów dostępnych do dotyku. To nie kaprys, lecz wymóg bezpieczeństwa dla przyszłej modernizacji, na przykład wymiany plafonu na oprawę metalową.

Najczęstsze błędy i zasady bezpieczeństwa

Najczęstsza pomyłka dotyczy oznaczenia wspólnego zacisku L. W wielu seriach osprzętu jest on oznaczony strzałką lub czerwoną kropką, ale nie wszędzie. Montażysta, który podłączy przewód fazowy do wyjścia L1 zamiast do wspólnego bieguna, otrzyma obwód działający, ale niebezpieczny: napięcie zostaje na zacisku nawet po wyłączeniu, co grozi porażeniem przy wymianie żarówki.

Drugi klasyczny błąd to rezygnacja z przewodu PE w starej instalacji, gdzie puszka go nie miała. Właściciel mieszkania tłumaczy sobie, że lampa jest plastikowa, więc uziemienie niepotrzebne. Tyle że ta sama oprawa za pięć lat może zostać zastąpiona aluminiową lub stalową, a wtedy brak PE staje się realnym zagrożeniem. Poprowadzenie pojedynczej żyły żółto-zielonej do rozdzielni kosztuje kilka złotych, a ratuje życie.

Trzecia pułapka to zbyt cienki przewód w długim obwodzie. Przy trasie 25 metrów i przekroju 0,75 mm² spadek napięcia może sięgać kilku procent, co przy LED-ach objawia się migotaniem. Normy dopuszczają spadek do 3% dla oświetlenia, ale w praktyce lepiej trzymać się 1,5 mm² nawet w krótkich obiegach, bo zapas się przyda przy rozbudowie.

Czwarta pomyłka to pomylenie łącznika schodowego z łącznikiem oświetleniowym jednobiegunowym. Jednobiegunowy ma tylko dwa zaciski (L i L1) i po prostu przerywa fazę. Podłączenie go zamiast schodowego skutkuje obwodem, w którym lampa świeci ciągle albo nie świeci wcale, niezależnie od pozycji pozostałych włączników. Różnica w cenie jest niewielka, ale skutki w skrzynce bywają opłakane.

Piąty błąd wynika z pośpiechu i braku oznaczeń. W puszce pośredniej lądują cztery żyły łącznikowe i w natłoku łatwo je pomieszać. Wystarczy jeden swap, żeby obwód zaczął reagować na przestawienia w sposób trudny do przewidzenia. Rozwiązanie jest proste: przed włożeniem łącznika oznacz każdą żyłę kolorową taśmą lub numerkiem, a po montażu zrób próbę z próbnikiem na każdym położeniu dźwigni.

Każde połączenie wykonane pod napięciem to prośba o wypadek. Nawet doświadczeni elektrycy pracują przy wyłączonym obwodzie, bo pamiętają przypadki, w których sąsiedni obwód wracał przez zaciski innej puszki. Wyłącznik główny, blokada, próbnik, praca. W tej kolejności i bez wyjątków.

Kiedy wezwać elektryka z uprawnieniami

Własnoręczny montaż w domu jest dozwolony, ale pomiary odbiorcze powinien wykonać elektryk z uprawnieniami SEP. Bez protokołu pomiaru skuteczności ochrony przeciwporażeniowej ubezpieczyciel może odmówić wypłaty odszkodowania w razie pożaru. To formalność, ale formalność, która kosztuje znacznie mniej niż spór z rzeczoznawcą po szkodzie.

W budynkach wielorodzinnych i obiektach użyteczności publicznej samodzielny montaż jest prawnie zabroniony. Instalacja schodowa w hotelu, biurze czy klatce schodowej wspólnoty wymaga projektu, odbioru i wpisu do książki obiektu. Nawet właściciel kamienicy z dziesięcioma lokalami nie może samodzielnie wymienić okablowania, jeśli nie posiada odpowiednich kwalifikacji.

Warto też pamiętać, że inteligentne łączniki schodowe z modułem WiFi lub Zigbee wymagają dodatkowego zasilania i konfiguracji w bramce automatyki. Montaż takiego urządzenia bez podstawowej wiedzy o sieciach mesh kończy się rozłączaniem obwodu lub losowymi restartami. W takim scenariuszu wsparcie instalatora z doświadczeniem w automatyce budynkowej to nie luksus, lecz konieczność.

Dobór osprzętu, który naprawdę pasuje do wnętrza

Seria włączników wpływa nie tylko na estetykę, ale też na komfort montażu. Ramki wielokrotne pozwalają ustawić łącznik schodowy obok gniazdka bez kolizji, a modularna budowa wewnętrzna ułatwia wymianę mechanizmu bez kucia ściany. Przy renowacjach warto wybierać serie z szerokim typoszeregiem ramek od jednego do pięciu modułów.

Włączniki z podświetleniem LED ułatwiają lokalizację w ciemności, ale wymagają kompatybilności z typem obciążenia. Przy LED-ach ściemnialnych podświetlenie może powodować migotanie, bo niewielki prąd płynący przez neonówkę zakłóca driver. Rozwiązaniem jest podświetlenie na osobnym przewodzie neutralnym albo wersja bez podświetlenia przy ściemniaczach elektronicznych.

Stopień ochrony IP44 staje się konieczny w łazienkach, na klatkach zewnętrznych i w garażach. Oznacza on ochronę przed bryzgami wody z dowolnego kierunku oraz przed ciałami stałymi większymi niż 1 mm. W praktyce różnica między IP20 a IP44 to uszczelka w membranie i dodatkowa osłona zacisków, ale w wilgotnym środowisku ta różnica decyduje o trwałości instalacji.

Przy wyborze osprzętu sprawdź dostępność modułów zamiennych. Seria, która ma w katalogu łącznik schodowy, krzyżowy, świecznikowy, gniazdo i ściemniacz w jednym systemie ramek, pozwala zachować spójność wizualną na całej klatce schodowej. Mieszanie dwóch serii od różnych producentów rzadko wygląda dobrze, nawet jeśli kolor biały jest "podobny".

Trendy 2024-2026 w instalacjach schodowych

Smart łączniki schodowe z modułem WiFi lub Zigbee przejmują rynek segmentu premium. Ich mechanika jest identyczna jak w klasycznym łączniku, ale dobudowany moduł radiowy pozwala na sterowanie głosowe, sceny świetlne i integrację z czujnikami obecności. Cena w 2024 roku spadła poniżej 120 zł za punkt, co czyni je konkurencyjnymi wobec klasyki przy remontach.

Czujniki zmierzchu i ruchu coraz częściej współpracują z łącznikami schodowymi przez bezpotencjałowe styki w rozdzielni. W praktyce oznacza to automatyczne wyłączenie lampy po 30 sekundach bezruchu, z możliwością ręcznego przejęcia sterowania tradycyjnym włącznikiem. To rozwiązanie, które w hotelach i biurach obniża zużycie energii o 20-40% rocznie.

Moduły bezpotencjałowe w puszkach podtynkowych umożliwiają podłączenie łącznika schodowego do systemu KNX, Loxone czy Home Assistant bez widocznych przeróbek. Dla inwestorów, którzy planują etapową rozbudowę automatyki, to najbardziej elastyczna baza: dziś działa klasycznie, a jutro staje się elementem sceny "wieczór" z pojedynczym naciśnięciem.

Checklist przed pierwszym uruchomieniem

• Wyłącznik główny w pozycji "wyłączony", obwód oznaczony tabliczką ostrzegawczą.
• Próbnik napięcia potwierdza brak potencjału na każdej żyle w puszkach.
• Połączenia dokręcone z momentem podanym przez producenta osprzętu.
• Przewód PE połączony z obudową oprawy i szyną PE w rozdzielni.
• Oznaczenia L, N, PE, L1, L2 zgodne z rysunkiem i kolorystyką normy.
• Pomiar ciągłości obwodu ochronnego wykonany miernikiem.
• Próba działania we wszystkich kombinacjach położeń dźwigni.

Dobrze wykonany schemat instalacji schodowej 3 włączniki to nie tylko wygoda, lecz także bezpieczeństwo na lata. Poprawna kolejność faz, neutralnego i ochronnego, właściwy przekrój, pełna ciągłość PE i przemyślany dobór osprzętu sprawiają, że schody przestają być ciemnym korytarzem, a stają się częścią domu, która po prostu działa. Przy modernizacji warto skonsultować projekt z elektrykiem, bo detale instalacji często decydują o komforcie bardziej niż wybór samej oprawy oświetleniowej. Jeśli planujesz rozbudowę do czterech lub pięciu punktów, zasada pozostaje identyczna: każde dodatkowe miejsce to kolejny łącznik krzyżowy w łańcuchu, a nie alternatywa dla schodowego.

Źródła danych i norm: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), PN-EN 60669-1 (Łączniki do stałych instalacji elektrycznych), PN-EN 60529 (Stopnie ochrony IP), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dodatkowe informacje o doborze osprzętu dostępne w materiałach edukacyjnych portalu elektro.info (elektro.info.pl) oraz Stowarzyszenia Elektryków Polskich (sep.com.pl).
