Włącznik dotykowy schodowy – kompletny przewodnik przed zakupem
Budowa i zasada działania włącznika dotykowego schodowo-krzyżowego
Włącznik dotykowy schodowy działa inaczej niż klasyczna dźwignia, którą pamiętasz z dzieciństwa. Pod szklanym panelem znajduje się pojemnościowy sensor reagujący na zmianę pola elektrostatycznego, gdy palec zbliża się do powierzchni. Sam panel wykonany jest z hartowanego szkła o grubości około 4 mm, odpornego na zarysowania i łatwego w czyszczeniu. Dotyk zastępuje mechaniczny klik, a delikatne niebieskie podświetlenie LED pomaga odnaleźć urządzenie po ciemku.
- Budowa i zasada działania włącznika dotykowego schodowo-krzyżowego
- Parametry techniczne, które naprawdę mają znaczenie
- Montaż krok po kroku i kompatybilność z LED
- Włącznik klasyczny, dotykowy czy bezprzewodowy, co wybrać
Mechanizm schodowo-krzyżowy pozwala sterować jedną lampą z dwóch lub trzech różnych miejsc. W praktyce oznacza to, że zapalasz światło na dole klatki schodowej, a gasisz je już na górze (lub odwrotnie), bez konieczności wracania. Kluczowy element stanowi tutaj specjalny przekaźnik impulsowy, który zmienia stan obwodu po każdym dotknięciu, niezależnie od tego, czy wyłącznik znajduje się na parterze czy piętrze.
Całość zamknięta w obudowie o wymiarach 86×86×9 mm pasuje do standardowej puszki elektrycznej fi60. Cienki profil ułatwia montaż nawet w płytkich wnękach ściennych. Waga 124 g sprawia, że urządzenie pewnie przylega do ściany i nie odstaje od tynku.
Dla kogo przeznaczony jest taki wariant? Przede wszystkim dla właścicieli domów z klatką schodową, długimi korytarzami oraz sypialni posiadających dwa wejścia. Sprawdza się wszędzie tam, gdzie potrzebujesz wygodnego sterowania oświetleniem z kilku punktów jednocześnie, bez kucia ścian i prowadzenia dodatkowych przewodów.
Sensor pojemnościowy vs mechaniczny przycisk
Sensor pojemnościowy wykrywa dotyk dzięki zmianie pojemności elektrycznej w obrębie elektrody ukrytej pod szkłem. Mechaniczny przycisk zamyka fizyczny obwód, co oznacza ruchome części i naturalne zużycie w czasie. W praktyce sensor pojemnościowy oferuje żywotność rzędu 100 000 cykli, a brak mechanicznych elementów eliminuje charakterystyczne „kliknięcie" i ryzyko zatarcia styków.
Parametry techniczne, które naprawdę mają znaczenie
Producenci uwielbiają bombardować klientów dziesiątkami cyfr, lecz nie wszystkie one wpływają na codzienne użytkowanie. Poniższa tabela pokazuje, co oznaczają poszczególne wartości w praktyce.
| Parametr | Wartość | Co to oznacza dla Ciebie |
|---|---|---|
| Napięcie zasilania | 230V AC, 50/60 Hz | Standardowa polska sieć domowa, bez potrzeby stosowania dodatkowych zasilaczy. |
| Pobór mocy w stanie czuwania | 0,02 W | Rocznie to mniej niż 0,2 kWh, czyli kilka groszy na rachunku. |
| Obciążenie rezystancyjne | 3-300 W | Bez problemu obsłuży klasyczne żarówki halogenowe i grzejniki elektryczne małej mocy. |
| Obciążenie LED | 3-100 W | Współpracuje z większością taśm i żarówek LED, ale wymaga adaptera przeciw migotaniu. |
| Stopień ochrony | IP45 | Ochrona przed bryzgami wody z każdego kierunku, dopuszczalne zastosowanie w łazienkach. |
| Wilgotność pracy | 10-93% | Sprawdza się w kuchniach, łazienkach i piwnicach bez ryzyka kondensacji. |
| Żywotność | 100 000 cykli | Przy 10 przełączeniach dziennie to ponad 27 lat bezawaryjnej pracy. |
| Certyfikaty | CE, ROHS | Zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i ochrony środowiska. |
Szczególną uwagę warto zwrócić na IP45. Norma PN-EN 60529 definiuje tę klasę jako ochronę przed ciałami stałymi większymi niż 1 mm oraz przed strumieniami wody. W praktyce oznacza to, że zachlapanie podczas mycia rąk nie uszkodzi urządzenia, o ile zainstalujesz je w odległości co najmniej 60 cm od źródła wody (zgodnie z przepisami dotyczącymi stref łazienkowych).
Minimalne obciążenie 3 W wynika z czułości układu detekcji prądu. Przy bardzo niskim poborze sterownik nie jest w stanie poprawnie rozpoznać, czy obwód jest zamknięty, i mogą pojawiać się samoistne załączenia lub migotanie. Jeśli planujesz sterować pojedynczą żarówką LED o mocy 2 W, koniecznie dobierz adapter kompensacyjny.
Dobór adaptera LED krok po kroku
Adapter LED przeciw migotaniu pełni rolę sztucznego obciążenia, które „oszukuje" elektronikę włącznika. Po podłączeniu obwodu prąd przepływa najpierw przez adapter, a dopiero potem przez źródło światła. Dzięki temu sterownik widzi minimalne 3 W i pracuje stabilnie, a Ty nie tracisz jasności oświetlenia.
| Moc żarówki LED | Typ żarówki | Wymagany adapter |
|---|---|---|
| 2-5 W | pojedyncza żarówka E14/E27 | Adapter kompensacyjny 3-5 W |
| 5-15 W | 2-3 żarówki w oprawie | Adapter 5-15 W |
| 15-30 W | taśma LED do 5 m | Adapter 15-30 W |
| 30-100 W | dłuższe taśmy, oprawy sufitowe | Zwykle zbędny, przekracza minimum |
Uwaga: nie stosuj włącznika dotykowego z transformatorami elektronicznymi bez adaptera. Impulsowe sterowanie może uszkodzić delikatną elektronikę transformatora i skrócić żywotność taśmy LED nawet o połowę.
Montaż krok po kroku i kompatybilność z LED
Wymiana starego łącznika schodowego na dotykowy zajmuje przeciętnemu majsterkowiczowi od 15 do 30 minut. Kluczowe jest zachowanie zasad bezpieczeństwa oraz poprawne podłączenie przewodów.
Checklista bezpieczeństwa przed rozpoczęciem
- Wyłącz napięcie w rozdzielni głównej i zabezpiecz wyłącznik przed przypadkowym włączeniem.
- Sprawdź próbnikiem napięcia brak fazy na przewodach (dotykaj każdy z osobna).
- Przygotuj śrubokręt płaski i krzyżakowy oraz latarkę czołówkę.
- Upewnij się, że puszka ma standardową średnicę fi60 i odpowiednią głębokość (minimum 40 mm).
- Sprawdź, czy przewody mają wystarczającą długość do podłączenia zacisków w nowym włączniku.
Po wyjęciu starego mechanizmu zobaczysz najczęściej trzy przewody: fazowy (L), powrotny do lampy (L1) oraz przewód łączący z drugim włącznikiem schodowym (L2). W wariantach schodowo-krzyżowych dochodzi jeszcze jeden przewód komunikacyjny. Podłączenie wykonuj zgodnie ze schematem producenta, pamiętając o zachowaniu polaryzacji oznaczonej na zaciskach.
Kolejność pracy wygląda tak: odkręcasz ramkę starego łącznika, odłączasz przewody od zacisków, podłączasz nowe przewody do modułu dotykowego (zazwyczaj zaciski wsuwane bez śruby), umieszczasz moduł w puszce, poziomujesz panel szklany i przykręcasz dwoma śrubami montażowymi dołączonymi do zestawu. Na koniec zakładasz ramkę dekoracyjną.
Kompatybilność źródeł światła
Włącznik współpracuje z klasycznymi żarówkami halogenowymi, lampami LED z tradycyjnym driverem RC oraz większością taśm LED 12V i 24V zasilanych z zasilacza impulsowego. Problem pojawia się przy ściemniaczach dotykowych oraz przy bardzo niskich mocach (poniżej 3 W), gdzie adapter staje się obowiązkowy.
Z transformatorami toroidalnymi współpraca przebiega bez zakłóceń. Zasilacze elektroniczne (impulsowe) wymagają adaptera przy obciążeniu poniżej 30% ich mocy znamionowej, inaczej pojawia się słyszalny pisk lub migotanie. Po dodaniu adaptera układ pracuje cicho i stabilnie.
Praktyczna wskazówka: przy pierwszym uruchomieniu dotknij panelu krótko, zdecydowanie. Czujnik pojemnościowy wymaga kontaktu przez minimum 50 ms, aby poprawnie rozpoznać intencję.

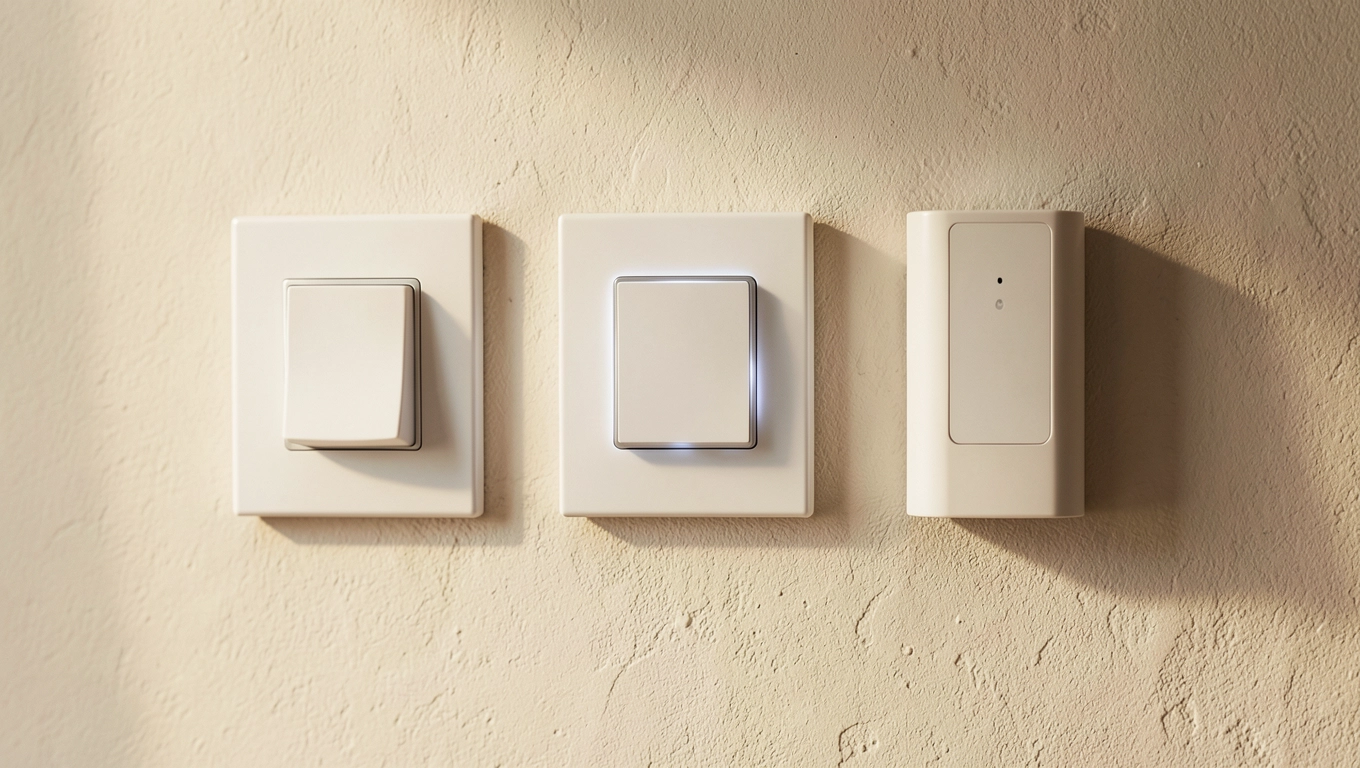

Włącznik klasyczny, dotykowy czy bezprzewodowy, co wybrać
Decyzja między tymi trzema technologiami zależy od kilku konkretnych czynników: liczby punktów sterowania, rodzaju instalacji oraz budżetu. Poniższe porównanie ułatwia wybór w zależności od realnej sytuacji w Twoim domu.
| Cecha | Klasyczny | Dotykowy szklany | Bezprzewodowy |
|---|---|---|---|
| Cena orientacyjna | 15-35 zł | 70-120 zł | 90-180 zł |
| Montaż | Tradycyjny, w puszce fi60 | Identyczny jak klasyczny | Nie wymaga puszki, naklejany lub przykręcany |
| Sterowanie | Mechaniczne, dźwigniowe | Pojemnościowe, dotykowe | Radiowe 433 MHz lub Wi-Fi |
| Trwałość | 40 000-60 000 cykli | 100 000 cykli | Zależna od baterii (1-3 lata) |
| Stylistyka | Plastik, podstawowa | Hartowane szkło, nowoczesna | Cienki panel lub pilot |
| Wymaga adaptera LED | Nie | Tak przy mocach | Nie |
| Schemat schodowo-krzyżowy | Tak, wymaga dwóch łączników | Tak, identyczna instalacja | Tak, ale z modułem przekaźnikowym |
Drzewo decyzyjne: schodowy, krzyżowy czy zwykły?
Jeśli sterujesz jedną lampą z jednego miejsca, wystarczy włącznik pojedynczy (zwykły). Gdy potrzebujesz sterowania z dwóch miejsc (klatka schodowa, korytarz), wybierz wariant schodowy. Przy trzech lub więcej punktach sterowania konieczny jest schemat krzyżowy, w którym dwa zewnętrzne łączniki obsługują pośredni krzyżowy.
W praktyce większość domów potrzebuje jedynie schodowego. Wariant krzyżowy stosuje się tam, gdzie korytarz rozgałęzia się w trzech kierunkach lub gdy domownik chce zapalać światło z sypialni, garderoby i łazienki jednocześnie. Jeśli nie jesteś pewien, narysuj szkic mieszkania i oznacz wszystkie miejsca, z których chcesz sterować lampą.
Kiedy unikać włącznika dotykowego
W lokalach, gdzie instalacja wykorzystuje aluminiowe przewody (rzadkość w nowym budownictwie, lecz częsta w starszych blokach z lat 70.), sensor pojemnościowy może reagować niestabilnie. W takiej sytuacji bezpieczniej pozostać przy klasycznym łączniku mechanicznym lub wymienić okablowanie na miedziane.
Unikaj również wariantu dotykowego w pomieszczeniach, gdzie włącznik może zostać zalany wodą bezpośrednio (strefa 0 lub 1 w łazience, w odległości mniejszej niż 60 cm od prysznica). Mimo klasy IP45 urządzenie nie jest przeznaczone do ciągłego zanurzenia, a norma PN-HD 60364-7-701 zabrania montażu elementów sterujących w obrębie wanny lub brodzika.
Stylistyka i zastosowania
Czarny panel szklany świetnie komponuje się z nowoczesnymi wnętrzami typu loft, minimalistycznymi kuchniami oraz biurami o ascetycznym wzornictwie. W sypialni delikatne niebieskie podświetlenie pełni funkcję lampki nocnej, bez konieczności zapalania górnego oświetlenia. W łazience IP45 daje spokój ducha podczas kąpieli z parą, a brak mechanicznych elementów ułatwia czyszczenie mokrą ściereczką.
W przedpokoju panel dotykowy staje się dyskretnym elementem dekoracyjnym. W biurze jego płaska powierzchnia nie zbiera kurzu tak szybko jak klasyczna dźwignia, a brak ruchomych części oznacza mniejsze ryzyko mechanicznego uszkodzenia przy intensywnym użytkowaniu.
Checklista przed zakupem
- Sprawdź typ instalacji: schodowy, krzyżowy czy pojedynczy?
- Określ liczbę punktów sterowania daną lampą.
- Zmierz moc zainstalowanych źródeł LED (potrzebujesz min. 3 W lub adaptera).
- Zweryfikuj średnicę puszki (fi60 to standard, ale w starszych budynkach zdarza się fi55).
- Upewnij się, że instalacja jest miedziana, nie aluminiowa.
- W łazience zachowaj minimalną odległość 60 cm od źródła wody.
- Sprawdź kompatybilność z transformatorem, jeśli używasz taśm LED 12V.
W zestawie otrzymujesz kompletny pakiet: panel szklany, moduł elektroniczny, ramkę, dwie śruby montażowe, adapter LED (w wybranych wariantach) oraz instrukcję w języku polskim z czytelnym schematem podłączenia. Całość zapakowana jest w karton zabezpieczający przed uszkodzeniami w transporcie.
Cena w granicach 73 zł za pojedynczy włącznik schodowo-krzyżowy w kolorze czarnym to rozsądny punkt wejścia w segment szklanych paneli dotykowych. W porównaniu z bezprzewodowymi systemami smart home (kosztującymi od 150 zł za sam moduł przekaźnikowy) to rozwiązanie budżetowe, a jednocześnie oferujące porównywalną wygodę obsługi i estetykę.
Wysyłka realizowana w ciągu 24 godzin od zamówienia oznacza, że nie musisz odkładać remontu na kolejny tydzień. Standardowy czas montażu w pojedynczym pomieszczeniu nie przekracza pół godziny, a cały projekt wymiany kompletu włączników w domu (6-8 punktów) domyka się zwykle w ciągu jednego dnia.
Jeśli szukasz włącznika dotykowego szklanego schodowo-krzyżowego do puszki fi60 z obsługą LED i ochroną IP45 do łazienki, powyższe parametry stanowią kompletną mapę decyzyjną. Wybór konkretnego modelu sprowadza się do koloru (czarny, biały, szary), wersji schodowej lub krzyżowej oraz ewentualnej potrzeby dokupienia adaptera przy bardzo niskich mocach LED.
Źródła danych: PN-EN 60529 (stopnie ochrony IP), PN-HD 60364-7-701 (instalacje w łazienkach), dyrektywa ROHS 2011/65/UE, dyrektywa niskonapięciowa 2014/35/UE. Szczegółowe definicje i normy dostępne na stronie Polskiego Komitetu Normalizacyjnego (pkn.pl) oraz w serwisie normalizacyjnym Unii Europejskiej (ec.europa.eu/growth/single-market/european-standards).
