Łącznik schodowy podwójny biały Simon Basic BMW6/2.01/11

Masz już dość wchodzenia po zmroku na klatkę schodową i szukania właściwego przycisku w ciemności? A może planujesz oświetlenie długiego korytarza, w którym światło trzeba gasić dopiero przy drzwiach? Dokładnie w takich sytuacjach sprawdza się wyłącznik schodowy dwuklawiszowy, czyli specjalny łącznik umożliwiający niezależne sterowanie dwoma obwodami oświetleniowymi z dwóch różnych miejsc. Poniżej znajdziesz wszystko, co warto wiedzieć o jego działaniu, parametrach, montażu oraz dostępnych wariantach kolorystycznych, żeby zakup był trafiony, a instalacja przebiegła bez niespodzianek.

• Schemat podłączenia krok po kroku
• Parametry techniczne łącznika Simon Basic
• Kompatybilne ramki i warianty kolorystyczne
• Najczęstsze błędy montażowe i dobre praktyki

Schemat podłączenia krok po kroku

Podwójny łącznik schodowy to w praktyce dwa niezależne mechanizmy schodowe zamknięte w jednej obudowie. Każdy klawisz posiada trzy zaciski: jeden wspólny (oznaczany jako L lub COM) oraz dwa zaciski wyjściowe (najczęściej oznaczane strzałkami lub cyframi 1 i 2). Dzięki takiej konfiguracji prąd fazowy doprowadzony do zacisku wspólnego może zostać przekierowany na jedną z dwóch linii, co umożliwia zapalanie lub gaszenie światła z dwóch różnych punktów.

Schemat podstawowy zakłada, że do puszki podtynkowej doprowadzony jest przewód fazowy (brązowy lub czarny) zasilający obwód. Faza trafia do zacisku wspólnego pierwszego klawisza, a przewody wyjściowe biegną w rurze instalacyjnej do drugiego łącznika, gdzie łączą się z zaciskami o tych samych oznaczeniach. Identycznie postępuje się z drugim klawiszem, tworząc niezależny tor sterowania dla drugiego obwodu, na przykład osobnej oprawy w korytarzu.

Kolejnym krokiem jest powrót przewodów sterujących do puszki z lampą, gdzie łączą się z przewodem neutralnym (niebieskim) oraz ochronnym (żółto-zielonym). Takie połączenie tworzy klasyczny układ schodowy podwójny, który pozwala na załączanie jednego obwodu z dołu schodów i góry, drugiego zaś z dwóch kolejnych miejsc, na przykład z początku i końca korytarza. Całość opiera się na prostej fizyce przełączania kontaktu, bez żadnych elementów elektronicznych.

Warto pamiętać, że wyłącznik schodowy dwuklawiszowy wymaga prowadzenia w ścianie większej liczby przewodów niż zwykły łącznik pojedynczy. Standardowo są to cztery żyły sterujące (po dwa na każdy klawisz) plus jeden przewód fazowy wspólny, choć w praktyce elektrycy często stosują przewody pięciożyłowe lub łączą kilka obwodów w jednej rurze. Zbyt mała liczba kabli w ścianie to częsty powód późniejszych komplikacji podczas rozbudowy instalacji.

Sam montaż w puszce rozpoczyna się od odizolowania końcówek przewodów na długości około 10-12 mm. Następnie każdy przewód wkręca się w odpowiedni zacisk śrubowy, dokręcając momentem zapewniającym trwały kontakt, ale nie powodującym uszkodzenia żyły. Po podłączeniu wszystkich obwodów mechanizm wsuwa się w puszkę podtynkową i mocuje za pomocą pazurków lub wkrętów, zależnie od typu puszki.

Przed założeniem ramki i klawiszy koniecznie trzeba sprawdzić poprawność połączeń miernikiem lub prostym próbnikiem napięcia. Dopiero po upewnieniu się, że obwody działają prawidłowo, można przykręcić ramkę zewnętrzną i nałożyć klawisze. Pierwsze uruchomienie najlepiej wykonać przy jasnym oświetleniu, żeby móc łatwo zlokalizować ewentualny błąd w połączeniach.

Najczęstsze błędy montażowe

Brak wyraźnego oznaczenia fazy stałej w puszce to plaga wielu starszych instalacji. Jeśli przewód fazowy zostanie pomylony z neutralnym, łącznik będzie wprawdzie działał, lecz na oprawie pojawi się napięcie nawet przy zgaszonym świetle, co stwarza ryzyko porażenia przy wymianie żarówki.

Innym częstym błędem jest pomylenie zacisków wyjściowych, czyli podłączenie przewodu z zacisku 1 pierwszego łącznika do zacisku 2 drugiego. Obwód wówczas nie domyka się prawidłowo i lampa może świecić w obu położeniach klawisza albo w żadnym. Rozwiązaniem jest konsekwentne oznaczanie przewodów taśmą izolacyjną w trakcie montażu.

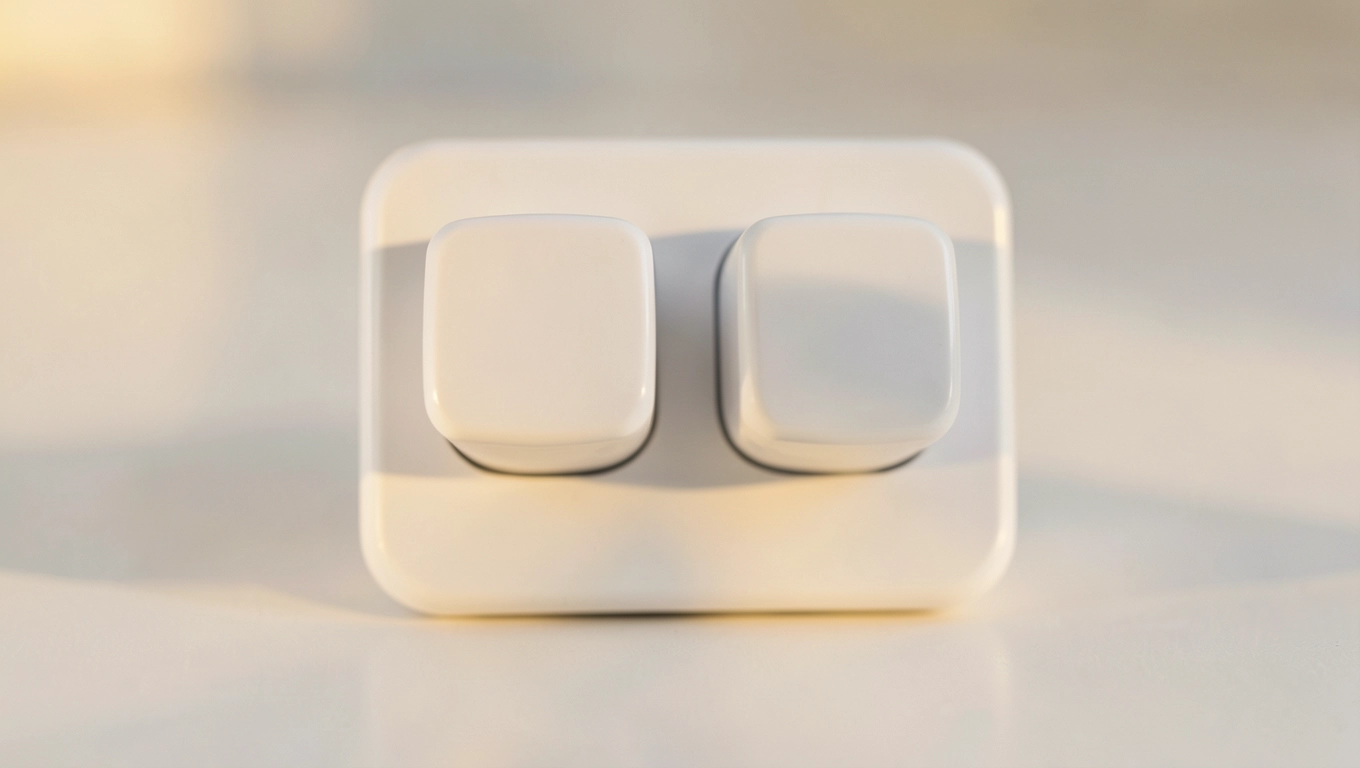

Parametry techniczne łącznika Simon Basic

Model o symbolu BMW6/2.01/11 z serii Simon Basic to jeden z najczęściej wybieranych podwójnych łączników schodowych na polskim rynku. Prąd znamionowy wynosi 10AX, co oznacza obciążalność do 10 amperów w kategorii AC-1, przekładającą się na moc około 2300 W przy napięciu 230 V. Taka wartość pozwala na jednoczesne zasilenie nawet dwudziestu kilku nowoczesnych żarówek LED lub kilkunastu halogenów.

Napięcie znamionowe 230 V przy częstotliwości 50 Hz to standard europejskiej sieci energetycznej. Zaciski śrubowe umożliwiają pewne podłączenie przewodów o przekroju od 1 do 2,5 mm², co odpowiada typowym instalacjom domowym. Stopień ochrony IP20 zapewnia odporność na dotyk palcem, lecz nie chroni przed wilgocią, dlatego taki łącznik nadaje się wyłącznie do suchych pomieszczeń.

Wymiary 75 × 75 mm odpowiadają standardowi pojedynczej ramki europejskiej, a głębokość wbudowania 31 mm pozwala na montaż nawet w płytkich puszkach podtynkowych o głębokości 40 mm. Materiał obudowy to poliwęglan bezhalogenowy, który w razie pożaru nie wydziela toksycznych gazów korozyjnych, co ma znaczenie zwłaszcza w budynkach użyteczności publicznej oraz w domach z instalacją oddymiającą.

Producent, czyli polska firma Kontakt-Simon S.A. z siedzibą w Czechowicach-Dziedzicach, ma ponad siedemdziesięcioletnią tradycję w projektowaniu osprzętu instalacyjnego. Dzięki temu użytkownik zyskuje pewność, że parametry podane w dokumentacji odpowiadają rzeczywistości, a sam mechanizm przeszedł wymagane badania zgodności z normami PN-EN 60669-1.

W codziennej eksploatacji warto pamiętać o prostej zależności mocy od prądu: P = U × I. Przy 10 amperach i napięciu 230 V maksymalne obciążenie wynosi 2300 W, co w praktyce oznacza możliwość zasilenia około 30 opraw LED o mocy 7 W każda lub 12 opraw halogenowych o mocy 50 W. Pojedynczy klawisz obsługuje jeden obwód, więc przy dwóch niezależnych obwodach łączna moc rozkłada się proporcjonalnie.

Kiedy wybrać podwójny, a kiedy pojedynczy?

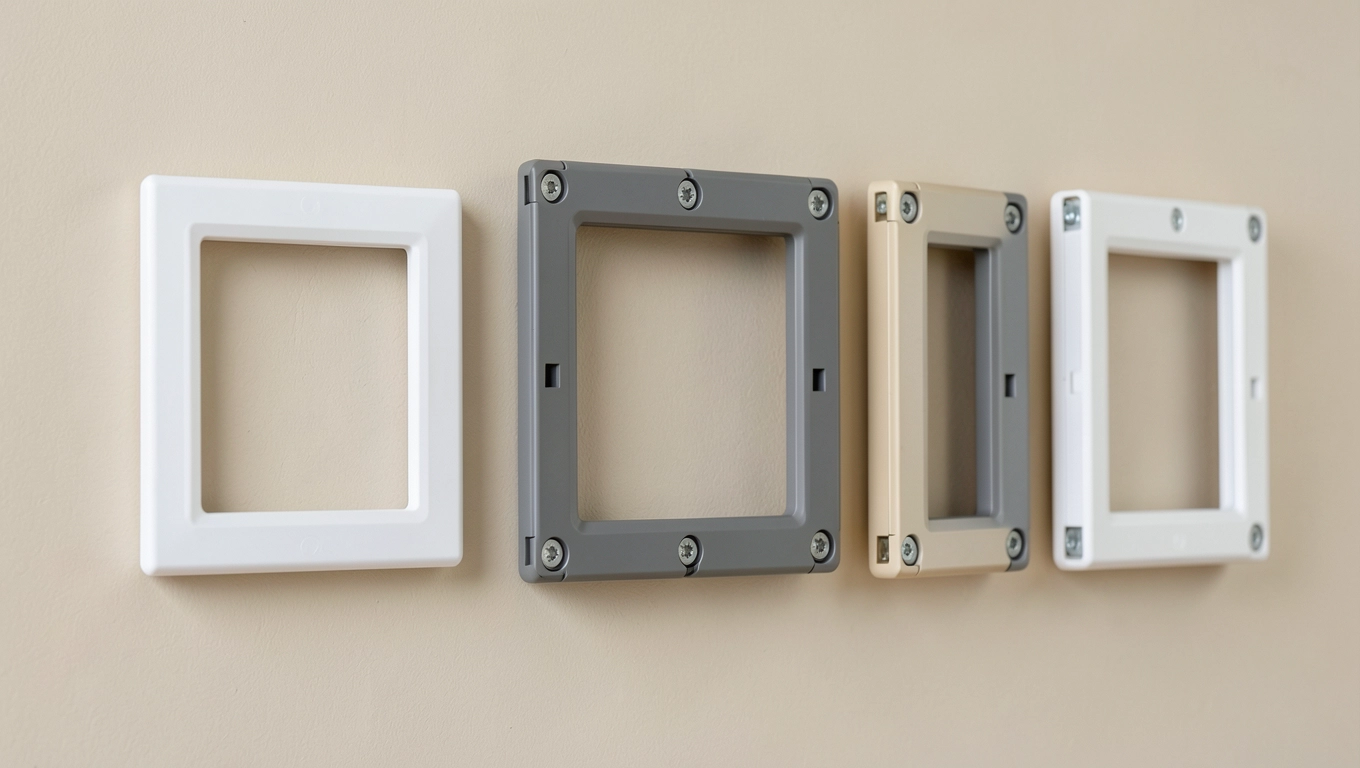

Kompatybilne ramki i warianty kolorystyczne

Seria Simon Basic została zaprojektowana tak, aby ten sam mechanizm pasował do wielu typów ramek. Ramka pojedyncza ma wymiar 80,5 × 80,5 mm i liczy się ją jako jedno pole montażowe. Warianty wielokrotne obejmują ramki podwójne, potrójne, poczwórne oraz pięciokrotne, co pozwala na tworzenie rozbudowanych zestawów w jednej linii stylistycznej.

Oprócz standardowego stopnia ochrony IP20 seria oferuje wariant IP44, który sprawdza się w łazienkach, kuchniach oraz na zadaszonych tarasach. Aby uzyskać taką odporność, należy zastosować ramkę z uszczelką, na przykład modele BMRC1B lub BMR1B wraz z uszczelką NU1W. Stopień IP44 oznacza ochronę przed bryzgami wody z dowolnego kierunku, co jest wystarczające w strefach zagrożonych wilgocią.

Paleta kolorystyczna obejmuje sześć wariantów wykończenia, dzięki czemu łącznik można dopasować do każdego wnętrza. Klasyczna biel RAL 9003 pasuje do wnętrz skandynawskich i minimalistycznych, beżowy ciepły odcień sprawdza się w aranżacjach retro, a metaliczne wykończenia dodają nowoczesności przestrzeniom industrialnym oraz loftom.

Dobór koloru łącznika zależy od trzech czynników: koloru ścian, rodzaju oświetlenia oraz dominującej linii stylistycznej. W pomieszczeniach z białymi ścianami i drewnianą podłogą najlepiej sprawdza się klasyczna biel, która stapia się z tłem i nie przyciąga wzroku. W loftach z cegłą lub betonem architektonicznym lepszym wyborem będzie czerń mat lub inox metalik.

Jeśli planujesz łącznik w łazience lub kuchni, pamiętaj o wariancie IP44. Różnica w cenie jest niewielka, a zyskujesz pewność, że przypadkowe zachlapanie nie spowoduje zwarcia.

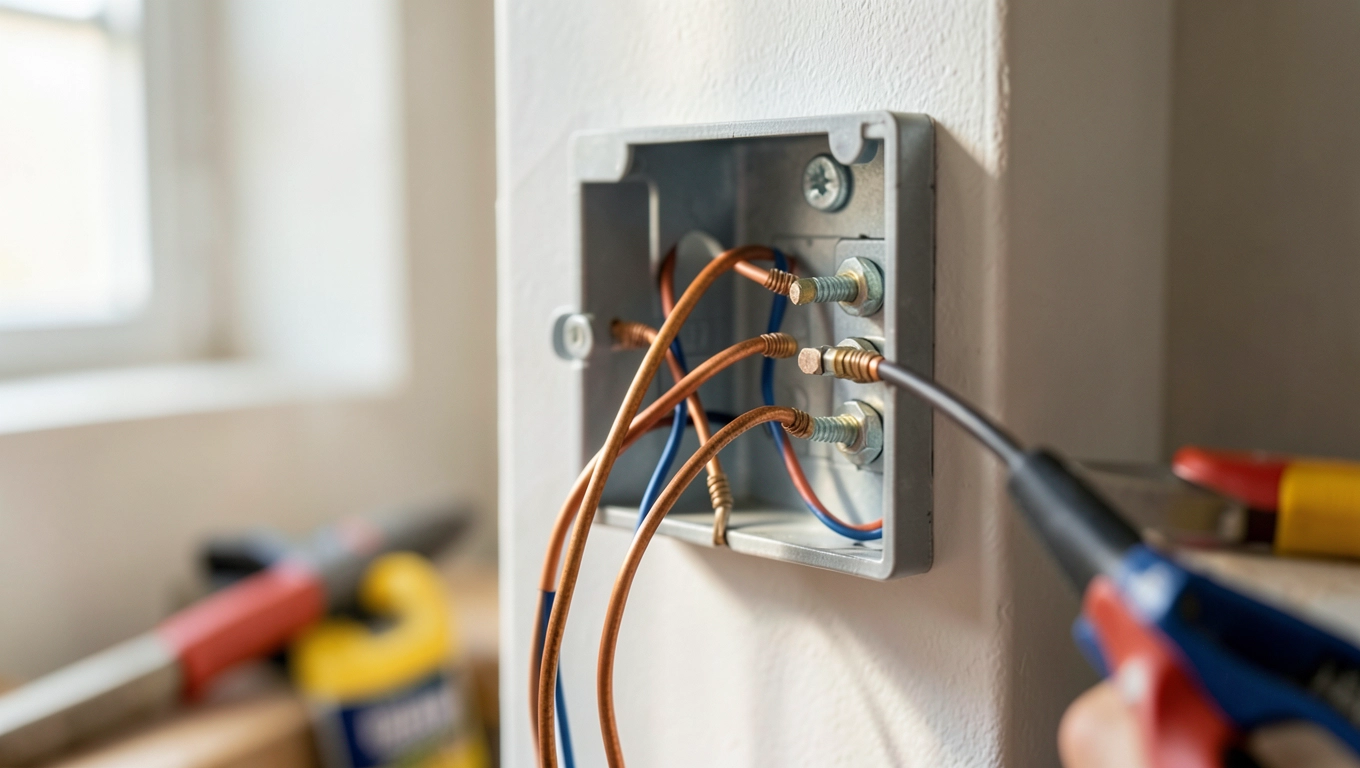

Najczęstsze błędy montażowe i dobre praktyki

Montaż łącznika schodowego podwójnego nie różni się znacząco od montażu zwykłego łącznika schodowego, lecz większa liczba przewodów zwiększa ryzyko pomyłki. Najważniejszą zasadą jest praca przy wyłączonym napięciu, co w polskich warunkach oznacza nie tylko wyłączenie odpowiedniego bezpiecznika, ale też sprawdzenie braku napięcia miernikiem. Samo wykręcenie korków bywa niewystarczające, jeśli w rozdzielni panuje bałagan.

Kolejną fundamentalną regułą jest konsekwentne oznaczanie przewodów w trakcie prowadzenia instalacji. Każdy koniec kabla powinien mieć etykietę lub przynajmniej kolorową koszulkę, dzięki czemu podczas podłączania mechanizmu łatwo zidentyfikujesz, który przewód jest fazą, a który prowadzi do drugiego łącznika. Ten nawyk oszczędza godziny pracy przy rozbudowie lub modyfikacji instalacji.

Przy podłączaniu zacisków śrubowych należy zwrócić uwagę na moment dokręcania. Zbyt słabe dokręcenie powoduje, że kontakt jest niestabilny, a w skrajnych przypadkach może dojść do iskrzenia i grzania się zacisku. Zbyt mocne dokręcenie z kolei może uciąć żyłę przewodu, co prowadzi do przerwy w obwodzie lub jego stopniowego pogarszania się w miarę utleniania odsłoniętego rdzenia.

Wielu elektryków-amatorów zapomina o konieczności pozostawienia odpowiedniej długości zapasu przewodu w puszce. Standardem jest około 15-20 cm wolnego kabla, co pozwala na ewentualne ponowne podłączenie lub wymianę mechanizmu bez konieczności kucia ściany. Zbyt krótki przewód wymusza niechlujne połączenia lub konieczność stosowania dodatkowych złączek, które zwiększają rezystancję obwodu.

Montaż osprzętu elektrycznego wymaga w Polsce co najmniej podstawowych uprawnień SEP do 1 kV. Choć prawo pozwala właścicielowi domu na samodzielne wykonywanie drobnych napraw, poważniejsze prace instalacyjne lepiej powierzyć elektrykowi z odpowiednimi kwalifikacjami. Nie chodzi tylko o przepisy, ale przede wszystkim o bezpieczeństwo domowników oraz ważność ubezpieczenia nieruchomości.

Nigdy nie pomijaj testu końcowego po montażu. Po podłączeniu wszystkich przewodów i włączeniu zasilania sprawdź każdy klawisz w obu pozycjach, korzystając z próbnika lub miernika. Brak światła w jednym z położeń to sygnał błędu w połączeniach, który trzeba naprawić przed założeniem klawiszy i ramki.

Checklista przed zakupem

• Czy potrzebuję ramki pojedynczej czy wielokrotnej?
• Czy montaż będzie w suchym pomieszczeniu (IP20) czy w strefie wilgotnej (IP44)?
• Ile punktów sterowania planuję w danym obwodzie?
• Czy mam odpowiedni przewód o właściwej liczbie żył?
• Czy planowany odbiornik nie przekroczy mocy 2300 W na klawisz?
• Czy wybrany kolor pasuje do stylu wnętrza?

Wyłącznik schodowy dwuklawiszowy BMW6/2.01/11 z serii Simon Basic to rozwiązanie sprawdzone, solidne i dostępne w wariantach kolorystycznych pasujących do każdego wnętrza. Prąd 10AX i napięcie 230V gwarantują obsługę typowych obciążeń domowych, a stopień IP20 lub IP44 pozwala na montaż zarówno w sypialni, jak i w łazience. Przy zachowaniu podstawowych zasad montażu i oznaczaniu przewodów instalacja przebiegnie sprawnie, a sam łącznik posłuży bezawaryjnie przez wiele lat. Jeśli szukasz osprzętu, który łączy polską tradycję produkcji z uniwersalnym designem, ten model spełni oczekiwania zarówno pod względem technicznym, jak i estetycznym.

Źródła danych i norm: katalog producenta Kontakt-Simon S.A. (serie Simon Basic), norma PN-EN 60669-1 dotycząca łączników do instalacji domowych, klasyfikacja ETIM EC001590, karty katalogowe ramki IP44 (BMRC1B, BMR1B) oraz uszczelki NU1W. Więcej szczegółów technicznych dostępnych w dokumentacji producenta na stronie kontakt-simon.com.pl oraz w bazie norm PKN.
