Wyłącznik schodowy z czujnikiem ruchu jak podłączyć krok po kroku

Wchodzisz wieczorem do ciemnego przedpokoju, sięgasz do ściany, a tam... pustka. Żadnego tradycyjnego wyłącznika schodowego, który zapala światło tylko na piętrze. Właśnie tak działa klasyczna schodowa instalacja i właśnie dlatego coraz więcej osób szuka czegoś wygodniejszego: wyłącznika schodowego z czujnikiem ruchu. Ten pojedynczy element potrafi rozwiązać problem długiego szukania włącznika, zapominania o zgaszeniu światła na klatce schodowej i niepotrzebnie zużywanej energii. Jednocześnie jego montaż w istniejącej instalacji bywa mylący, bo na rynku funkcjonują dwa różne rozwiązania: mechaniczny wyłącznik schodowy (tzw. „podwójny") oraz elektroniczny czujnik PIR, który reaguje na ruch. W dalszej części znajdziesz konkretne informacje o okablowaniu, ustawieniach czułości, typowych błędach montażowych i różnicach między technologiami, które realnie wpływają na komfort użytkowania.

• Podłączenie wyłącznika schodowego z czujnikiem PIR w istniejącej instalacji
• Jak ustawić czułość i czas świecenia w czujniku schodowym
• Najczęstsze błędy przy montażu wyłącznika schodowego z czujnikiem ruchu
• Porównanie technologii: klasyczny wyłącznik schodowy vs. czujnik PIR vs. rozwiązanie hybrydowe
• Kiedy nie warto stosować wyłącznika schodowego z czujnikiem ruchu
• Wpływ na zużycie energii i przepisy techniczne
• Dobór czujnika do konkretnej klatki schodowej
• Najważniejsze liczby, które warto zapamiętać

Podłączenie wyłącznika schodowego z czujnikiem PIR w istniejącej instalacji

Największym wyzwaniem przy modernizacji starej instalacji schodowej nie jest samo urządzenie, lecz liczba przewodów schowanych w ścianie. Klasyczny wyłącznik schodowy potrzebuje trzech żył roboczych w puszce, ale typowy polski dom lub blok z lat 70. i 80. często ma ich tylko dwie. W takiej sytuacji wymiana zwykłego wyłącznika na czujnik ruchu wymaga ułożenia dodatkowego przewodu, najczęściej YDYp 3×1,5 mm², co oznacza kucie ściany albo wykorzystanie kanału natynkowego.

Czujnik PIR montowany w roli wyłącznika schodowego może pracować w dwóch konfiguracjach. Pierwsza, najprostsza, to bezpośrednie sterowanie żarówką: przewód fazowy L wchodzi do czujnika, wyjście L' prowadzi do oprawy, a neutralny N zamyka obwód zasilania. Druga opcja pozwala podłączyć czujnik równolegle z klasycznym wyłącznikem schodowym na górze i na dole klatki. W tym trybie ręczny przełącznik działa jako wymuszenie stanu (overwrite), a czujnik ruchu samodzielnie reaguje, gdy nikt nie dotyka ściany.

Jeśli w ścianie biegnie już trzyżyłowy przewód, instalacja zajmuje około 20-30 minut i sprowadza się do odłączenia starego mechanicznego przełącznika. Jeśli są tylko dwie żyły, trzeba ułożyć dodatkową, a to oznacza konieczność wyłączenia bezpiecznika i pracy pod napięciem 230 V, co dla osób bez uprawnień SEP jest niezgodne z polskimi przepisami.

Uwaga: czujnik ruchu typu PIR zasilany jest napięciem sieciowym 230 V AC i wymaga podłączenia przewodu neutralnego N. Próba zasilenia go wyłącznie z fazy i przewodu powrotnego do lampy powoduje, że urządzenie losowo „mruga" lub w ogóle nie reaguje. To najczęstsza przyczyna nieudanych montaży amatorskich.

Schemat podłączenia w najpopularniejszym układzie wygląda tak: do zacisku L czujnika doprowadzamy fazę, do zacisku N przewód neutralny, a do zacisku L' (lub oznaczonego symbolem lampy) prowadzimy przewód fazowy do oprawy oświetleniowej. W bardziej rozbudowanej wersji z dwoma czujnikami na dole i górze schodów stosuje się połączenie równoległe obu modułów, co daje efekt „laserowej kurtyny": wystarczy wejść w pole widzenia jednego z nich, by światło zapaliło się automatycznie.

Dobór przekroju przewodu ma znaczenie przy dłuższych odcinkach. Przy odległości powyżej 15 m między czujnikiem a lampą zaleca się przewód 2,5 mm² zamiast 1,5 mm². Spadek napięcia na zbyt cienkim przewodzie potrafi obniżyć czułość sensora PIR, a sam czujnik zacznie reagować dopiero przy dużym ruchu lub w ogóle przestanie załączać lampę przy wychłodzeniu diody.

Jak ustawić czułość i czas świecenia w czujniku schodowym

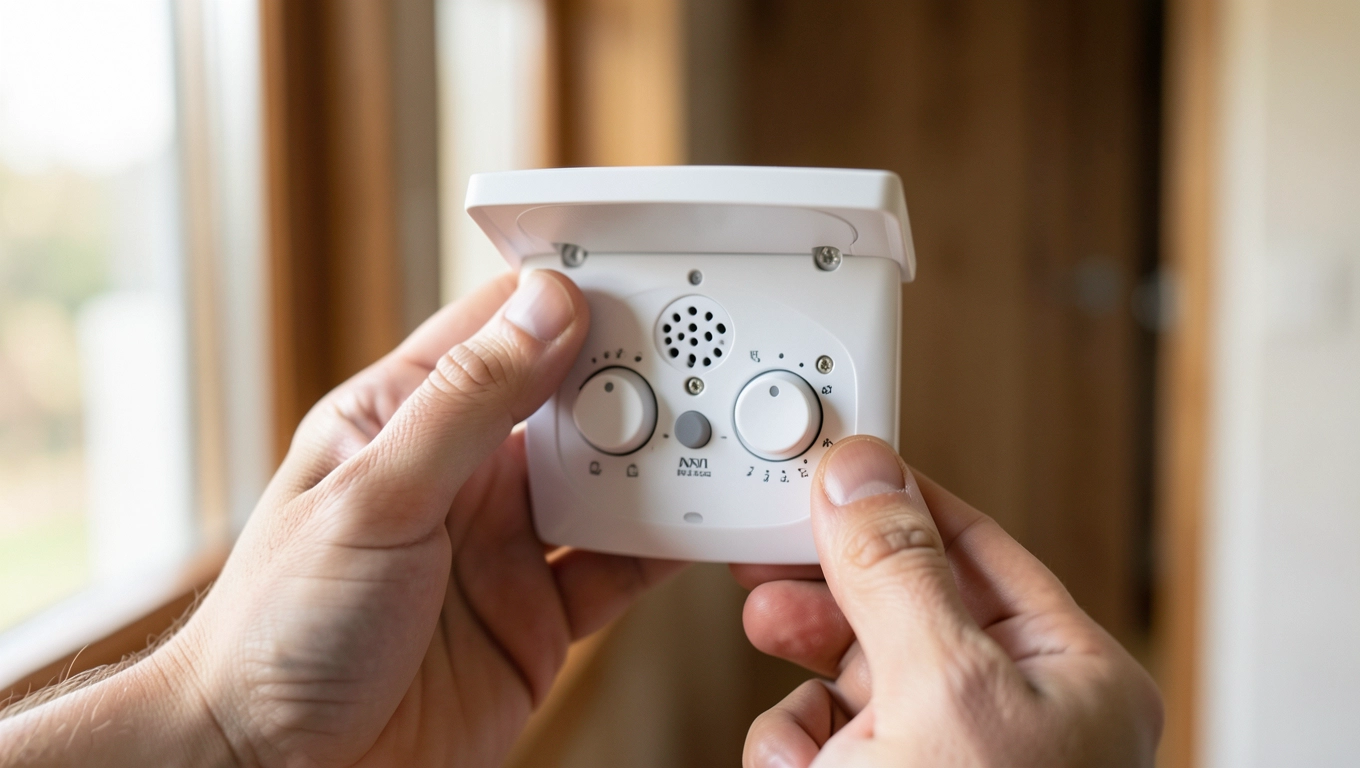

Większość modeli czujników PIR przeznaczonych do roli wyłącznika schodowego ma dwa lub trzy pokrętła regulacyjne schowane pod obudową. Służą one do ustawienia zasięgu detekcji (czułości), czasu świecenia (time) i poziomu oświetlenia otoczenia (lux). Zrozumienie ich fizycznego sensu jest kluczowe, bo błędna konfiguracja potrafi zepsuć całą wygodę systemu.

Pokrętło SENS odpowiada za promień pola widzenia, który w tanich czujnikach na podczerwień wynosi od 3 do 6 m, a w droższych sięga 8-10 m. Działa na zasadzie pomiaru zmiany promieniowania podczerwonego: soczewka Fresnela dzieli przestrzeń na sektory, a gdy obiekt o temperaturze ciała (ok. 36°C) przechodzi między nimi, różnica temperatur generuje impuls. Im wyższe ustawienie SENS, tym więcej fałszywych alarmów wywołują przebywające w pobliżu zwierzęta lub ruch ciepłego powietrza znad grzejnika.

Czas świecenia w czujniku schodowym najlepiej ustawić między 30 a 90 sekund. Krótsze wartości, np. 10 sekund, sprawdzają się na krótkich klatkach w domach jednorodzinnych, gdzie przejście z parteru na piętro zajmuje mniej niż 30 s. Dłuższe, 2-3 minuty, stosuje się w budynkach wielorodzinnych, gdzie schody są szersze, a dzieci czy osoby starsze poruszają się wolniej. Każde ponowne wykrycie ruchu w trakcie odmierzania czasu resetuje licznik od zera, więc lampa nie gaśnie, dopóki ktoś jest w obszarze detekcji.

Porada: pokrętło LUX (czasem nazywane „DAY/NIGHT") ustawia próg jasności otoczenia, przy którym czujnik w ogóle reaguje. Na klatce schodowej z oknem wybór pozycji „mniej niż 10 lux" sprawia, że w dzień światło nie włącza się, a po zmroku uruchamia się już przy pierwszym kroku. W ciemnych korytarzach piwnicznych lepiej wybrać pozycję „always on", bo próg 2-3 lux praktycznie pokrywa się zawsze z panującymi tam warunkami.

Optymalny kąt detekcji czujnika schodowego to od 120° do 180° w poziomie. Większe kąty, 360°, sprawdzają się przy montażu sufitowym, ale na ścianie generują martwe pola tuż przy podłodze. W polskich blokach z lat 70. najlepiej sprawdzają się czujniki 180° montowane na wysokości 1,2-1,4 m, czyli mniej więcej na wysokości klamki, co zwiększa szansę wykrycia ruchu wchodzącej osoby bez konieczności celowania w konkretny punkt.

Najczęstsze błędy przy montażu wyłącznika schodowego z czujnikiem ruchu

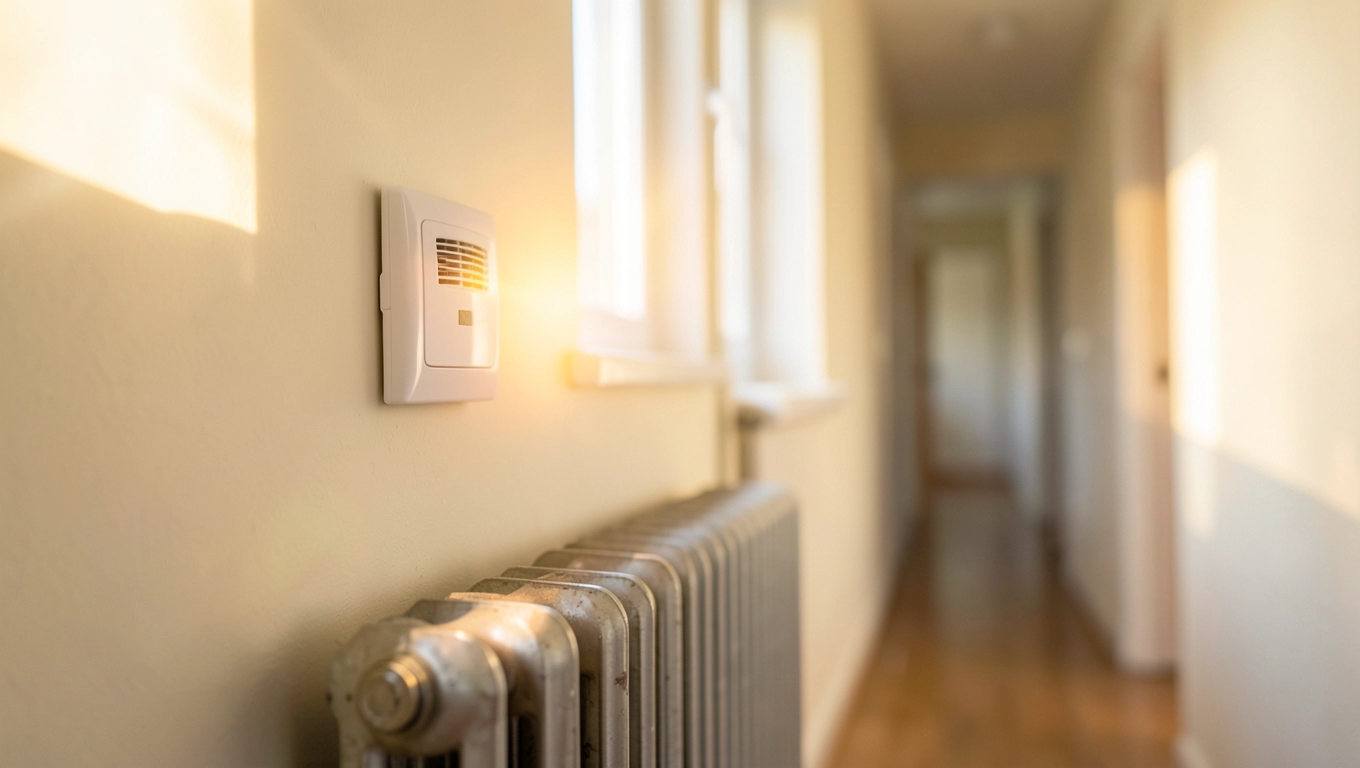

Najbardziej typowy błąd to montaż czujnika naprzeciwko okna lub w pobliżu grzejnika. Promieniowanie podczerwone z kaloryfera potrafi oszukać sensor tak samo skutecznie jak człowiek, a światło słoneczne padające wprost na soczewkę Fresnela powoduje fałszywe załączenia w środku dnia. Dotyczy to szczególnie modeli bez regulacji LUX, które reagują na każdą zmianę temperatury w polu widzenia.

Drugą powszechną pomyłką jest zbyt niskie umieszczenie czujnika, poniżej 1 m nad podłogą. W takiej pozycji sensor wykrywa głównie ruch nóg, a nie tułowia, co obniża czułość i powoduje konieczność „machania" stopą przed urządzeniem. Instalacja na wysokości typowej dla zwykłego wyłącznika ściennego, czyli 1,2-1,4 m, zapewnia wykrycie osoby wchodzącej już po pierwszym kroku.

Montaż w rogu ściany przy drzwiach wejściowych wymaga sprawdzenia pola widzenia pod kątem ewentualnych przeszkód. Wieszak na ubrania, otwarte drzwi szafy, a nawet duża donica z fikusem potrafią blokować część sektora detekcji. Efekt: człowiek wchodzi „od strony czujnika", a lampa zapala się dopiero po 2-3 krokach, kiedy jego ciało wychodzi zza zasłony.

Wielu użytkowników zapomina też o kwestii kompatybilności obciążenia. Czujnik ruchu pracujący w trybie ściemniania lub załączania nie zawsze współpracuje z żarówkami LED o mocy poniżej 5 W. Prąd podtrzymania obwodu w tanich zasilaczach impulsowych jest zbyt mały, żeby utrzymać czujnik w trybie czuwania, co objawia się ciągłym migotaniem lub całkowitym brakiem reakcji. W takich przypadkach konieczne jest zastosowanie żarówki o większej mocy albo specjalnego kondensatora anty-migotania.

Kolejny błąd to połączenie czujnika z oprawą wyposażoną w transformator elektroniczny starego typu. Układ wyzwalający czujnika (triak) potrafi zakłócać pracę transformatora, który generuje słyszalny pisk 50 Hz. Jedynym skutecznym rozwiązaniem jest wymiana transformatora na model przystosowany do ściemniaczy elektronicznych albo zastosowanie przekaźnika bistabilnego separującego obwód czujnika od obwodu lampy.

Przed pierwszym uruchomieniem warto odłączyć napięcie i sprawdzić miernikiem, czy napięcie między przewodem neutralnym N a ochronnym PE nie przekracza 5 V. W starszych instalacjach, gdzie PE bywa połączony z N w rozdzielni, czujnik ruchu potrafi samoczynnie się załączać, a jedyną naprawą jest korekta połączeń w rozdzielni głównej.

Porównanie technologii: klasyczny wyłącznik schodowy vs. czujnik PIR vs. rozwiązanie hybrydowe

Wybór konkretnego rozwiązania zależy od trzech czynników: stanu instalacji, intensywności użytkowania i oczekiwań domowników. W domach, gdzie mieszka starsza osoba lub dziecko, najlepiej sprawdza się hybryda, bo pozwala ręcznie wymusić światło na dłużej, np. podczas wchodzenia po schodach z ciężkimi torbami. W blokach z klatką schodową zamkniętą dla mieszkańców czujnik PIR sam wystarcza, bo nic nie zakłóca jego pola widzenia.

Przy wymianie starej instalacji na nową warto rozważyć prowadzenie przewodu YDYp 4×1,5 mm², co otwiera drogę do późniejszego rozbudowania układu o funkcję ściemniacza, harmonogram czasowy albo integrację z systemem smart home. Koszt dodatkowej żyły to około 1,5-2,5 PLN za metr bieżący, a różnica w cenie instalacji zwraca się w ciągu 2-3 lat dzięki niższym rachunkom za energię.

Kiedy nie warto stosować wyłącznika schodowego z czujnikiem ruchu

Czujnik PIR nie sprawdzi się w korytarzach o długości powyżej 12 m bez dodatkowego przekaźnika lub kilku czujników w linii. Pole widzenia pojedynczego sensora 180° kończy się po ok. 6-8 m, więc osoba idąca prosto może wpaść w martwe pole i światło zgaśnie w połowie drogi. Rozwiązaniem jest montaż 2-3 czujników w równych odstępach, każdy z czasem świecenia ustawionym na minimum 60 s.

Kolejna sytuacja, w której czujnik PIR to zły wybór, to pomieszczenia z dużymi zwierzętami domowymi. Kot o masie 4 kg potrafi wygenerować impuls termiczny wystarczający do załączenia lampy, co w nocy oznacza ciągłe, niepotrzebne świecenie. W takich wnętrzach lepiej postawić na czujnik dualny PIR+ultradźwięki albo klasyczny wyłącznik schodowy z funkcją czasowego podtrzymania.

Strome, kręcone schody z licznymi zakrętami potrafią tworzyć martwe pola detekcji nawet przy czujnikach sufitowych 360°. Gdy kąt nachylenia biegu przekracza 45°, zaleca się rezygnację z PIR na rzecz czujników mikrofalowych lub barier podczerwieni aktywnych, które reagują na przecięcie wiązki, a nie na zmianę temperatury w polu widzenia.

Pomieszczenia techniczne, piwnice i garaże, w których temperatura waha się od 5°C do 35°C, są wyzwaniem dla czujników podczerwieni. Różnica między temperaturą ciała ludzkiego a otoczeniem spada zimą do 30°C zamiast typowych 11°C, co obniża czułość. W takich warunkach sprawdzają się modele z kompensacją temperaturową lub czujniki mikrofalowe, których działanie nie zależy od kontrastu cieplnego.

Wpływ na zużycie energii i przepisy techniczne

Przeciętny czujnik PIR w trybie czuwania pobiera od 0,3 do 0,8 W. W skali roku daje to 2,6-7 kWh, czyli około 2-5 PLN przy taryfie G11. Oszczędność wynikająca z automatycznego gaszenia światła w klatce schodowej, gdzie tradycyjnie żarówka świeci od 4 do 12 godzin dziennie, sięga 80-180 kWh rocznie na jedną oprawę. Zwrot z inwestycji w sam czujnik następuje zwykle po 12-24 miesiącach.

Z punktu widzenia polskich przepisów instalacja elektryczna z czujnikiem ruchu musi spełniać wymagania normy PN-HD 60364, a w zakresie oświetlenia klatek schodowych dodatkowo rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Kluczowy zapis to wymóg minimalnego natężenia oświetlenia 100 lx na stopniach i 50 lx na spocznikach w budynkach mieszkalnych wielorodzinnych.

W lokalach objętych nadzorem budowlanym, np. w nowo oddawanych inwestycjach deweloperskich, czujnik schodowy musi posiadać deklarację zgodności CE i być zainstalowany przez osobę z uprawnieniami SEP do 1 kV. W domach jednorodzinnych formalnie również wymagane są uprawnienia przy pracy pod napięciem 230 V, choć w praktyce wiele osób wykonuje montaż samodzielnie na własne ryzyko.

Z perspektywy ubezpieczyciela nieruchomości instalacja czujnika ruchu wykonana bez uprawnień może stanowić podstawę do odmowy wypłaty odszkodowania w razie pożaru lub porażenia prądem. To szczególnie ważne w blokach, gdzie iskrzenie w puszce instalacyjnej zagraża całej klatce schodowej. Dokumentacja fotograficzna przebiegu prac i protokół pomiarów wykonany miernikiem wielofunkcyjnym są w takich sytuacjach bezcenne.

Dobór czujnika do konkretnej klatki schodowej

W klatkach o długości do 4 m i szerokości do 1,2 m wystarczy jeden czujnik 180° zamontowany na ścianie naprzeciwko wejścia. W dłuższych, do 8 m, lepiej zastosować dwa czujniki rozmieszczone symetrycznie na obu końcach biegu. W korytarzach piętrowych powyżej 8 m zaleca się montaż sufitowy z czujnikami 360° co 5-6 m, co zapewnia ciągłość pokrycia bez martwych pól.

Wysokość montażu powinna wynikać z planu pola widzenia, nie z przyzwyczajenia. Na klatce z sufitem 2,6 m czujnik ścienny montuje się na 1,3 m, a sufitowy na 2,4 m. Wysokość 2,6 m dla montażu sufitowego w typowym polskim bloku oznacza konieczność zastosowania modelu z regulacją kąta nachylenia soczewki, inaczej pole widzenia trafia w sufit, a nie w stopnie schodów.

Przy wyborze konkretnego modelu warto zwrócić uwagę na trzy parametry ukryte w kartach katalogowych: prąd załączania (podawany w A, zwykle 2-10 A), kompatybilność z obciążeniem pojemnościowym (ważne dla LED) i klasę szczelności IP. Na klatce schodowej IP20 wystarcza, ale w piwnicach i garażach wymagane jest minimum IP44, bo wilgoć potrafi skondensować się w puszce i uszkodzić elektronikę sensora.

Najważniejsze liczby, które warto zapamiętać

Pole widzenia czujnika PIR w roli wyłącznika schodowego: 120-180° w poziomie, 6-8 m zasięgu, czas świecenia 30-120 s. Zużycie energii w trybie czuwania: 0,3-0,8 W. Minimalna wysokość montażu ściennego: 1,2 m. Wymagana liczba żył w ścianie: minimum 3, optymalnie 4. Przekrój przewodu: 1,5 mm² do 15 m, 2,5 mm² powyżej 15 m. Normy: PN-HD 60364, PN-EN 60598 dla opraw oświetleniowych, WT 2019 (Rozporządzenie MI z dnia 12 kwietnia 2002 r. z późniejszymi zmianami).

Źródła danych i przepisy

• PN-HD 60364 „Instalacje elektryczne w obiektach budowlanych" (Polski Komitet Normalizacyjny).
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
• PN-EN 60598-1 „Oprawy oświetleniowe. Wymagania ogólne i badania".
• PN-EN 50130 „Systemy alarmowe. Część 4: Czujniki ruchu PIR" (w zakresie kompatybilności elektromagnetycznej).
• Taryfy energetyczne operatorów systemów dystrybucyjnych na rok 2025 (Enea, Tauron, PGE, Energa) jako źródło danych o kosztach energii.
• Strona Państwowej Inspekcji Pracy: https://www.pip.gov.pl (w zakresie uprawnień SEP do 1 kV).
• Strona Głównego Urzędu Nadzoru Budowlanego: https://www.gunb.gov.pl (warunki techniczne dla budynków).
